日本鶴賀電機TSURUGA低電阻表356M/3586
發布時間：2024-08-30
日本鶴賀電機TSURUGA低電阻表356M/3586

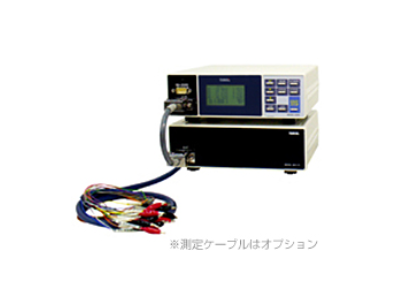

MODEL 356M
スキャナ內蔵のAC mΩテスタ、*大 40CHまで増設可能
抵抗測定レンジ 30mΩ/ 300mΩ/ 3Ω
開放端子電圧 20mVピーク以下
一次?二次電池、燃料電池の抵抗と電圧を測定可能
上限比較判定出力 2點付
直流方式20CH抵抗計356Kはコチラから
主な仕様
形名
メインユニット 356M - □
| 形名 | 測定CH數 | |
|---|---|---|
| 356M-05 | 5CH | 増設ユニット 接続不可 |
| 356M-10 | 10CH | |
| 356M-15 | 15CH | |
| 356M-20 | 20CH | 増設ユニット 接続可能 |
スキャナ増設ユニット 5811 - 71 - □
| 形名 | 増設CH數 |
|---|---|
| 5811-71-05 | 5CH |
| 5811-71-10 | 10CH |
| 5811-71-15 | 15CH |
| 5811-71-20 | 20CH |
測定範囲
| 抵 抗 測 定 | |||
|---|---|---|---|
| 測定レンジ ※1 | 30mΩ | 300mΩ | 3Ω |
| 分解能 | 1μΩ | 10μΩ | 100μΩ |
| 測定電流 | 7.4mA | 1mA | 100μA |
| 確度 ※2 | ± (0.5% of rdg.+ 8digit) | ||
| 溫度係數 | ± (0.05% of rdg.+ 0.8digit)/℃ | ||
| 開放端子電圧 | 20mVピーク以下（OFF機能付） | ||
| 電 圧 測 定 | ||
|---|---|---|
| 測定レンジ ※1 | ±5V | ±50V |
| 分解能 | 100μV | 1mV |
| 確度 ※2 | ± (0.05% of rdg.+ 5digit) | |
| 溫度係數 | ± (0.005% of rdg.+ 0.5digit)/℃ | |
※1 全CH同一レンジ
※2 確度：23℃±5℃、45～75%RHの狀態で規定
仕様
| 測定方法 | 交流4端子法（抵抗測定） | |
| 測定周波數 | 交流1kHz±20Hz（抵抗測定） | |
| サンプリング周期 | 10回/秒（抵抗測定、電圧測定） | |
| 測定端子 | 2.54mmピッチコネクタ MIL-C-86503規格 | |
| 配線抵抗 | SOURCE側 0.1Ω以下 | |
| 表示 | LCD表示 抵抗測定 ： 35000 電圧測定 ： 50000（極性表示付） | |
| 測定モード | 自動測定：CH1から予め設定された*大CHまでの抵抗と電圧を測定し待機狀態となる。AUTO選択時、356Mに測定データを保存、PCへDL可能FULL選択時、各CH測定ごとに測定データを出力手動測定：設定したCHの抵抗と電圧を測定。 | |
| 測定時間 （自動測定時） | 1CHあたり1秒または2秒の何れかを選択 （1秒選択時の計測時間 約900ms、2秒選択時 約1900ms） | |
| 判定 | 上限値（H1,H2）2點設定出力條件：測定対象CH抵抗値の1つ以上>H1…H1 リレーON測定対象CH抵抗値の1つ以上>H2…H2 リレーON接點容量：AC250V, 1A（抵抗負荷）1a接點 | |
| 絶縁抵抗 | DC500V 50MΩ以上 | |
| 耐電圧 | AC1500V 1分間 | |
| 電源電圧許容範囲 | AC90～250V（356M, 5811-71） | |
| 消費電力 | AC100V…約8VA（356M）、約6VA（5811-71） | |
| 動作周囲溫度 | 0～50℃ | |
| 保存溫度 | -20～70℃ | |
| 質量 | 356M … 約1.2kg 5811-71… 約1.2kg | |
| 寸法 | 205(W)×64(H)×169(D)mm?。ㄍ黄鸩亢蓼海?/td> | |
| シリアル通信 RS-232C | 伝送方式：調歩同期全二重方式伝送速度：2400、4800、9600bpsデータ長：7ビット、8ビットパリティ：なし、偶數、奇數ストップビット：1ビットXon, Xoff：制御なし | |
| 付屬品 | 356M | ユーティリティソフト(CD)1枚RS-232Cケーブル1本電源コード1本電源ヒューズ1本取扱説明書1部 |
| 5811-71 | 電源コード1本電源ヒューズ1本ユニット間接続ケーブル1本 | |
| 測定ケーブル | 付屬しておりません。（打ち合わせにより製作致します。） | |
