日本鶴賀電機TSURUGA高速交流耐壓測試儀8529/8901
發布時間：2024-08-30

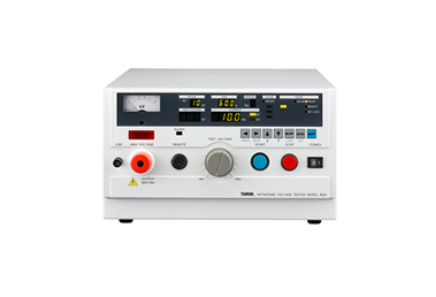

MODEL 8529
出力電圧AC10kV、500VA
9種類の試験條件のメモリ機能裝備
ステータス出力、RS-232Cを標準裝備
インターロック機能、キーロック機能など安全性重視設計
主な仕様
形名
| 8529 | 耐電圧試験器 |
|---|
仕様
| 試験電圧 | |
|---|---|
| 出力電圧 | AC0～5kV/0～10kV、2レンジ切替 |
| 出力容量 | 500VA(10kV、50mA) ただし、出力電流25mA以上は連続使用30分以內 |
| 波形 | 商用電源波形 |
| 電圧変動率 | 15%以下（無負荷→*大負荷にて） |
| 電圧出力方法 | ゼロクロス投入スイッチ |
| 出力電圧設定 | ボルトスライダー手動設定 |
| 電圧測定 | |
| 整流方式 | 平均値整流実効値表示 |
| アナログ | 目盛：AC0～10kV精度階級：±5%(JIS C 1102) |
| ディジタル | 表示範囲：AC0.00～12.0kV 緑色LED試験中は出力電圧を表示、試験終了時は判定時の電圧値を保持し表示測定確度：±1.5% of F.S. （但し、F.S.は5kVまたは10kV） |
| 電流測定 | |
| 整流方式 | 平均値整流実効値表示 |
| 測定範囲 | 0.01～55.0mA |
| 表示 | ディジタル3.5桁表示(1999) 緑色LED 試験中は漏れ電流値を表示、試験終了時は判定時の漏れ電流値を保持し表示 |
| 分解能 | 0.01mA(0.1～9.9ｍA) 0.1mA(10.0～55.0mA) ( )內は上限設定値 |
| 測定確度 | 上限設定値の±(5%+20μA) |
| 試験結果判定 | |
| 判定方式 | 上限アナログコンパレータ 上限?下限ディジタルコンパレータ |
| 設定範囲 | 上限：0.1～55.0mA、下限：0.0～54.9mA （下限設定ON/OFF切替機能付） 設定分解能：0.1mA |
| 判定條件 | 上限値＞漏れ電流＞下限値???GOOD上限値≦漏れ電流???HIGH NG下限値≧漏れ電流???LOW NG |
| 試験時間 | |
| 設定範囲 | 0.5～999s（タイマーOFF機能付） |
| 設定分解能 | 0.1s(0.5～99.9s)、1s(100～999s以上) |
| 時間表示 | タイマー使用時：殘時間表示 タイマーOFF時：経過時間表示 |
| 確度 | ±20ms(0.5～99.9s)、±200ms(100～999s以上) |
| 供給電源 | AC100V 50/60Hz （AC115V、200V、220V、240Vの電源電圧製作可能） |
| 電源電圧 供給範囲 | AC90～110V |
| 消費電力 | *大定格負荷時約650VA無負荷時約16VA |
| 動作周囲溫度 | 0～40℃ |
| 動作濕度範囲 | 20～80%RH（結露なきこと） |
| 保存溫濕度 | -20～70℃ 90%RH以下（結露なきこと） |
| 耐電圧 | 電源－外箱間 AC1000V 1分間 |
| 外形寸法 | 320(W)×180(H)×430(D)mm（突起物を除く） |
| 質量 | 約18kg （オプションの標準外電源電圧の場合は、約5.5kg増加） |
| 付屬品 | 高圧ケーブル2m1組アース線3m1本電源コード2.5m1本REMOTE/OUTプラグ1個ヒューズ1本取扱説明書1部 |
| オプション | |
|---|---|
| リモートコントロールボックス5858-07両手リモートコントロールボックス5858-07Wフットスイッチ5858-04ユーティリティソフト5890-04 | |
データ出力
