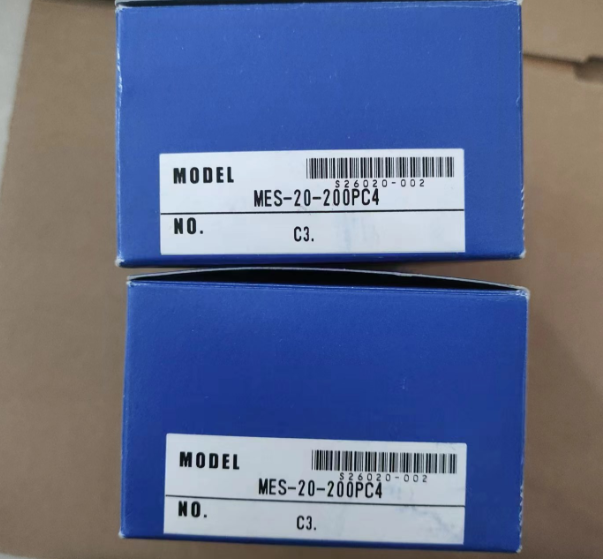

日本MTL編碼器MES-20-200PC4
検索結果
Products infomation

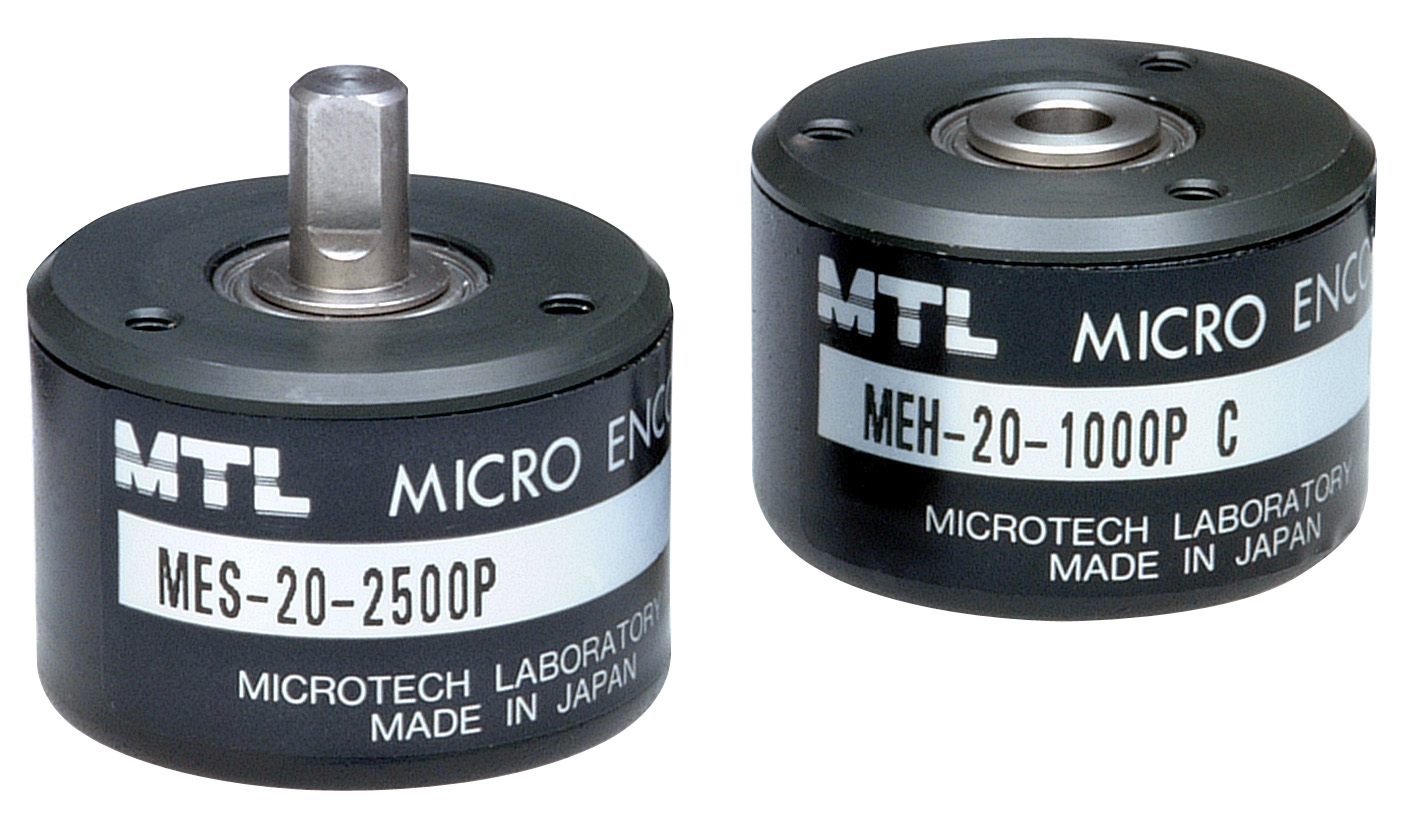

インクリメンタル式MEシリーズ
ME-20-Pシリーズ
| 出力パルス數 | ： | 40～144,000 |
|---|---|---|
| シャフト形狀 | ： | 片軸タイプ,中空軸タイプ,両軸タイプ,ホローシャフトタイプ |
| 外形寸法 | ： | φ32×22 |
製品仕様
| 矩形波 | 逓倍回路內蔵 （×2?×4?×5?×8?×10?×16?×20） | |||
| 電源電圧 | 電圧/オープンコレクタ：DC5V-5％～12V+10％ オープンコレクタC4：DC24V±10％ ラインドライバ：DC5V-5％～5V+10％ | 電圧/オープンコレクタ：DC5V-5V～12V+10％ ラインドライバ：DC5V±5％ | ||
| 消費電流 | 70mA以下（無負荷時） | 100mA以下（無負荷時） | ||
| 検出方式 | インクリメンタル方式 | インクリメンタル方式 | ||
出力 | 出力パルス數（標準） 〔パルス數/回転〕 | 40 50 60 100 125 200 250 256 300 360 400 500 512 | 600 800 1,000 1,024 1,200 1,500 1,800 2,000（※） 2,048（※） 2,500（※） 3,600（※） 5,400（※） 7,200（※） | 例 7,200×2 （14,400） 7,200×4 （28,800） 7,200×5 （36,000） 7,200×8 （57,600） 7,200×10（72,000） 7,200×16（115,200） 7,200×20（144,000）
|
| 出力相 | A,B,Z相 | A,B,Z相 | ||
| 出力形態 | 矩形波 | 矩形波 | ||
| 出力容量 | シンク電流：20mA | シンク電流：20mA 負荷電圧：DC13.2V max.（オープンコレクタ出力） | ||
| *高応答周波數（応答パルス數） | 100kHz | 電圧出力?オープンコレクタ出力：100kHz ラインドライバ出力 ：50kHz×（逓倍率） | ||
| 出力位相差 | A、B位相差90°±45° （T/4±T/8） Z相T±T/2（出力波形図參照） | カタログ參照 | ||
| 波形立上り立下り時間 | 2μs以下（出力ケーブル1m以下） | - | ||
| 軸許容荷重 （ 電気的） | ラジアル | 19.6N（2kgf） | 14.7N（1.5kgf） | 14.7N（1.5kgf） |
| スラスト | 9.8N（1kgf） | 4.9N（0.5kgf） | 4.9N（0.5kgf） | |
| 許容*高回転數（機械的） | 6,000r/min | 6,000r/min | ||
| 使用周囲溫度／ 濕度 | -10°C～70°C RH35％～90％ 結露しないこと | -10°C～70°C RH35％～90％ 結露しないこと | ||
| 保存周囲溫度 | －20°C～80°C | －20°C～80°C | ||
| 耐振動 | 耐久55Hz 複振幅1.5mm X、Y、Z方向各2時間 | 耐久55Hz 複振幅1.5mm X、Y、Z方向各2時間 | ||
| 耐衝撃 | 耐久500m/s2(約50G） X、Y、Z方向各3回 | 耐久500m/s2(約50G） X、Y、Z方向各3回 | ||

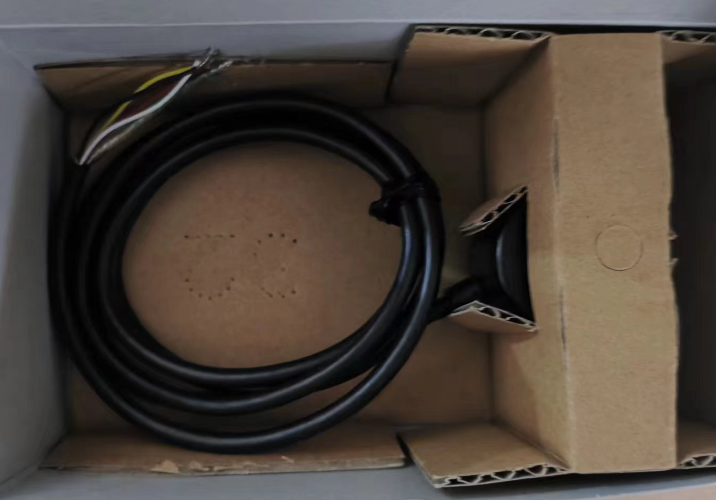

| ケーブル | 外形φ4.2（5芯）ビニール線 絶縁シールドケーブル（長さ1m） | 外形φ4.2（5芯）ビニール線 絶縁シールドケーブル（長さ1m） | ||
| 質量 | 70g | 70g | ||
※逓倍回路內蔵対応可能

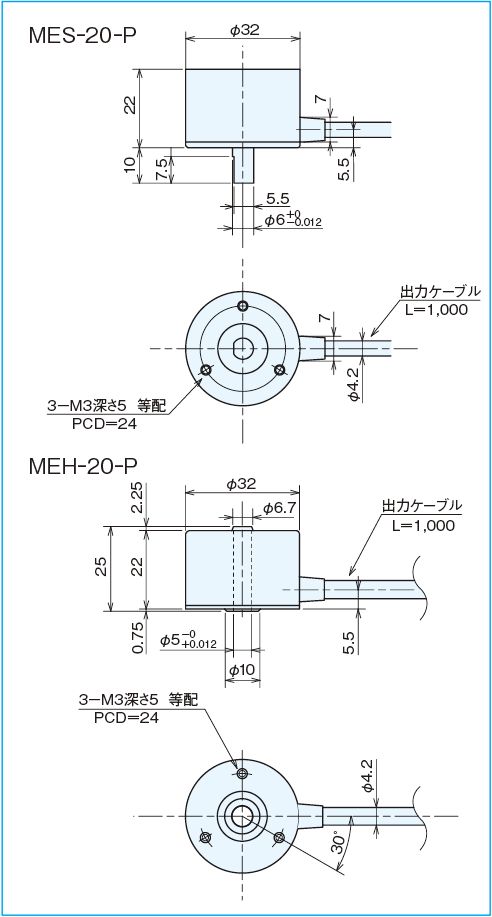

外形寸法図
ME-20外徑
