ステッピングモータ P-PMSシリーズP-PMSA-U56D1

?豊富なモータバリエーションをご用意しました。
?高トルク、低騒音、高放熱

データダウンロードはこちら

左右にスクロール

仕様

モータ仕様

• 品名

• P-PMSA-U56D1

• □サイズ

• 56.4

• 巻線タイプ

• ユニポーラ

• 軸仕様

• 片軸

• ステップ角[°]

• 1.8

• 定格電圧[V]

• 2.6

• 定格電流[A]

• 2

• 巻線抵抗[Ω/相]

• 1.3

• インダクタンス[mH/相]

• 2

• *大靜止トルク[N?m]

• 0.678

• ロータイナーシャ
  [x10^-7kg?m^2]

• 145

• モータ長[mm]

• 42

• モータ重量[kg]

• 0.51

• 使用周囲溫度

• -10～+50℃ 凍結なきこと

• 使用濕度

• 85%以下 結露なきこと

• 保存周囲溫度

• -20～+70℃ 凍結なきこと

• 保存濕度

• 85%以下 結露なきこと

• 雰囲気

• 腐食性ガス?粉塵の無いこと水?油などが直接掛からないこと

• 　　

外形図

モータ外形図

左右にスクロール

回転數-トルク特性

測定條件

• DC24V入力、フルステップ駆動、當社標準ドライバ使用

• 負荷イナーシャ 100x10^-7?kg?m^2

左右にスクロール

※図中のトルクはプルアウトトルクを示す。
※▲は*大自起動周波數を示す。（無負荷時）

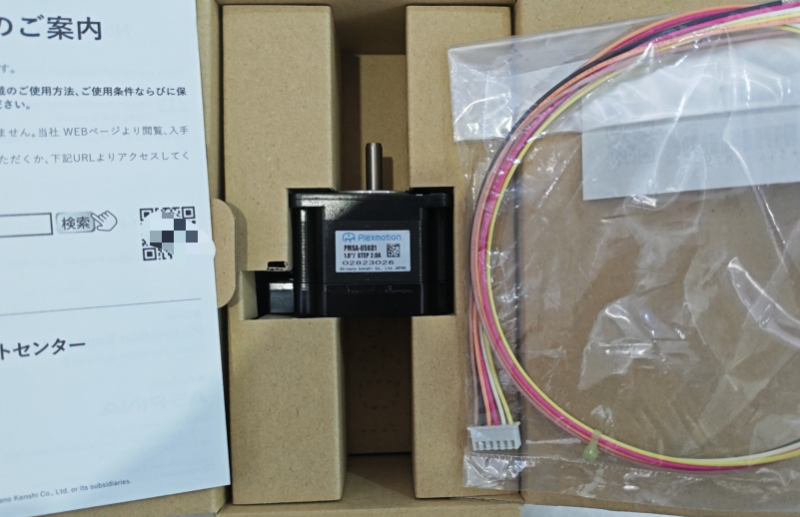

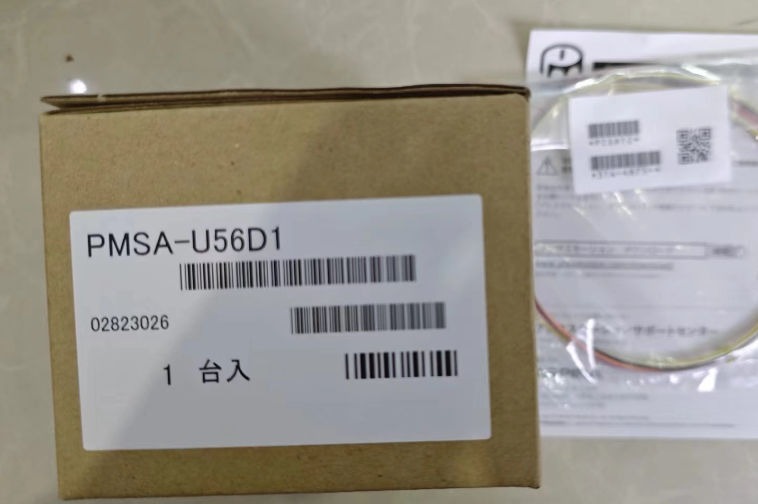

パッケージ內容

同梱品

• モータ

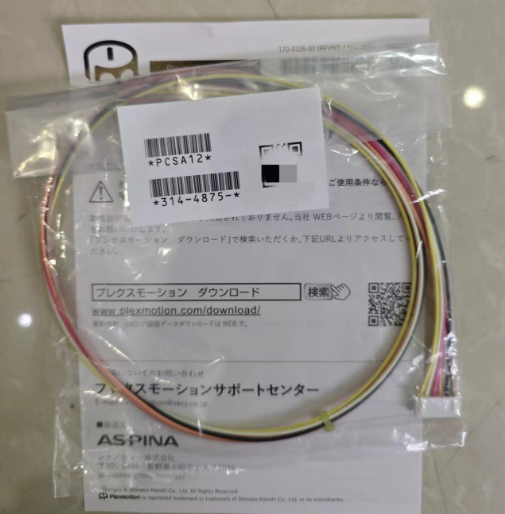

• モータケーブル (60cm)

• 取扱説明書
