ルブリーユニット LCB4形
容積式システム自動ポンプユニット
ポンプMLB01W2と2?タンクの組合せ
制御裝置の付いていないタイプ
ルブリーユニットLCB4形は制御裝置なしのコンパクトな容積式自動ポンプユニットです。ポンプMLB01W2はクマ取モーターを使用したポンプで、このポンプに2?タンクを組込んだ基本ユニットに圧力スイッチ、フロートスイッチ、圧力計を取付けた各種ユニットがあります。各ユニットとも制御裝置が付いていませんので、ポンプを間欠的に作動させるため制御回路が必要となります。
形式記號
製品仕様
ユニット構成表
| 形式記號 | ポンプ | タンク | 圧力スイッチ | フロートスイッチ | 圧力計 | 潤滑 ボタン | |
| ＭＬＢ01Ｗ2 | 樹脂2? | アルミ | ＧＦＢ8 | ＯＬＶ01 | PGLS35 | ||
| LCB4011C(B) | ○ | ○ | ○ | ○ | ○ | ○ | |
| LCB4021C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4031C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4041C(B) | ○ | ○ | ○ | ○ | |||
| LCB4010C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4020C(B) | ○ | ○ | ○ | ○ | |||
| LCB4030C(B) | ○ | ○ | ○ | ○ | |||
| LCB4040C(B) | ○ | ○ | ○ | ||||
| LCB4111C(B) | ○ | ○ | ○ | ○ | ○ | ○ | |
| LCB4121C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4131C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4141C(B) | ○ | ○ | ○ | ○ | |||
| LCB4110C(B) | ○ | ○ | ○ | ○ | ○ | ||
| LCB4120C(B) | ○ | ○ | ○ | ○ | |||
| LCB4130C(B) | ○ | ○ | ○ | ○ | |||
| LCB4140C(B) | ○ | ○ | ○ | ||||
仕様
| ポンプ MLB01W2 | 吐出量 | 0.1?/min(50Hz) 0.12?/min(60Hz) | |||
| 吐出圧力 | 1.2MPa{12kgf/c㎡} | ||||
| モーター | 電圧 | 100V | 200V | ||
| 周波數 | 50Hz | 60Hz | 50Hz | 60Hz | |
| 電流 | 1.5A | 1.2A | 0.8A | 0.6A | |
| 回転數 | 2500rpm | 3000rpm | 2500rpm | 3000rpm | |
| 出力 | 17W×2P | ||||
| 絶縁階級 | E種 | ||||
| *大運転時間 | 5分 | ||||
| 休止時間 | 運転時間×2以上 但し*少2分以上 | ||||
| タンク容量 | 2?(有効容量：1.3?) | ||||
| フロートスイッチ(OLV01) | 接點容量 Max. AC0.33A DC0.5A | ||||
| 圧力スイッチ(GFB8) | 接點容量 Max. AC250V DC0.5A | ||||
| 使用油粘度範囲 | 50～800m㎡/S | ||||
※潤滑ボタンはポンプを任意に作動させる時、押して下さい。
押している間ポンプは作動します。
外形寸法図
その他製品情報

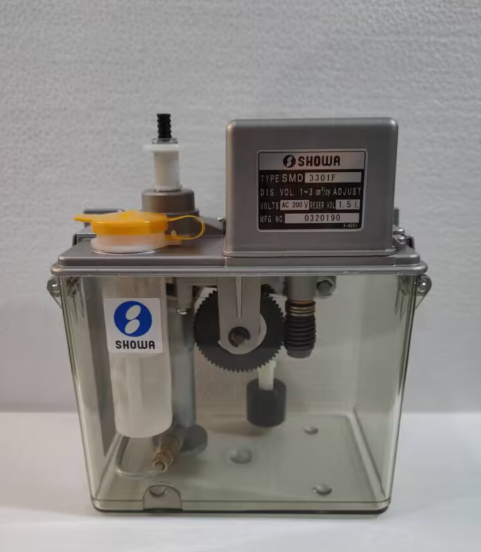

SMD Semi-Cycle Pump
A new model cyclic pump with a quick attaching / detaching tank
2 discharge volume types available, dispensing 1～3c?/cy or 3～6c?/cy
6 cycle time types are available with cycle times of 5, 10, 15, 30, 60 or 120 mins
The SMD model is a resistance type cyclic pump possessing a quick attaching / detaching tank, terminal board and a supply strainer as standard options.
Discharge volumes can be adjusted in 0.5c? increments to suit lubrication requirements. Due to the flexibility and its ease of use, the SMD pumps are highly popular in many industries.
Form code
Specifications
| MODEL CODE | Cycle Time (minutes) | Discharge Vol. (c?/cycle) | Max. Discharge Pressure (MPa) | Tank Capacity (L) | Effective Tank Capacity (L) |
| SMD3 | 5, 10, 15, 30, 60 or 120 | 1～3 (Adjustable) | 0.3 | 2 | 1.5 |
| SMD6 | 3～6 (Adjustable) | 0.3 | 2 | 1.5 |
※The discharge volume can be adjusted in 0.5c? increments. Initial discharge settings are set to max. output levels.
※A Float Switch and an Instant Button cover are available as options.
MOTOR SPECIFICATION
| Voltage(V) | 100 | 100～115 | 200 | 200 | 220 |
| Frequency(Hz) | 50 | 60 | 50 | 60 | |
| Rotation(rpm) | 1/2, 1, 2, 4, 5, 10 | ||||
| Current(mA) | Under 50 (10rpm : Under 60) | Under 25 (10rpm : Under 50) | |||
| Output(W) | Under 4 (10rpm : Under 5) | ||||
Drawing
