日本小野測器ONOSOKKI轉速傳感器MP-981/AP-981
發布時間：2024-03-13
磁電式轉速傳感器
MP-9820
非接觸齒輪檢測型
MP-9820的內部由磁阻元件、永 久性磁鐵、直流放大器及電壓調節器等組成，是非接觸型磁電式轉速傳感器。與檢測齒輪配套使用，從超低速到高速的轉速(1 ～ 100000 r/min(60 P/R))都能測量并以穩定的方形波信號輸出。
MP-9820作為傳感器可與TM-3100系列轉速表示器，F(xiàn)V-1400/5300頻率/電壓(F/V)轉換器連接配套使用。構成的測試系統，測試范圍寬，應用領域廣。
特點
1 Hz ～ 100 kHz超寬域信號檢測范圍
同行業*高水平的頻率響應性能 - 從超低速到高速，測試范圍寬，應用領域廣。
非接觸檢測方式，被測對象沒有額外負荷，不產生摩擦，不需要潤滑處理。
緊湊型構造內藏磁阻元件與波形處理電路
使用新型信號電纜防噪聲干擾能力大幅提高
計劃取得CE規格認證
檢測距離與檢測齒輪模數的關系
請使用以下規格的檢測齒輪
| 齒輪形狀 | 漸開線型齒輪 |
|---|---|
| 模數 | 0.5 ～ 3 |
| 齒寬 | 3 mm以上 |
| 材質 | 強磁性材料(如S45C,SS400等(均為日本規格)) |

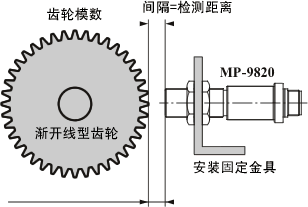

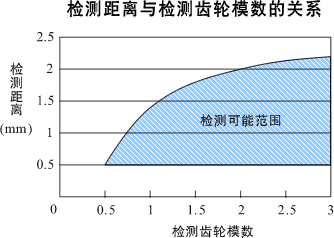

如右圖所示，MP-9820的檢測距離與配套使用的檢測齒輪的模數相關，模數越大可以有效檢測的距離越長。
另外，檢測距離還與溫度有關，如果測量環境的溫度變化比較大時，應盡量縮小檢測距離。右圖的檢測可能范圍內，輸出信號的波形占空比為50 %± 20 %以內。
