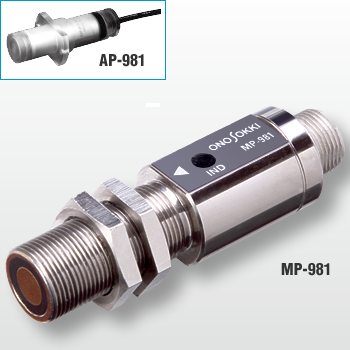

磁電式轉速傳感器
MP-981/AP-981
非接觸齒輪檢測型
這種磁電式轉速傳感器的內部由磁阻元件、永 久性磁鐵、直流放大器及電壓調節器等組成，是磁通響應型傳感器（電阻值隨磁通大小而變化），從超低速到高速（1 ～ 20000 r/min（60 P/R）），以方形波輸出。
磁電式轉速傳感器有以下3種。
· 通用型：MP-981
· 防水型：AP-981
MP-981的信號線，延長線及接頭等為選購件，而AP-981的信號線為內置抽出式1.9 m（端末為開放式）
特點
可以檢測到近乎0r/min
由于是非接觸式，很安全
小型輕量，安裝簡單
只要在測定對象物上能安檢測齒輪，安裝位置無關緊要
在水中及硝酸霧狀氣氛中也可測量（AP-981）
檢測齒輪
本公司產品有如下規格
| 齒輪形狀 | 相當于漸開線齒輪 |
|---|---|
| 模數 | 0.5 ～ 3 （MP-981）、1 ～ 3 （AP-981） |
| 齒寬 | 3 mm以上 |
| 材質 | 強磁性材料（例：S45C、SS400等，均為日本規格） |

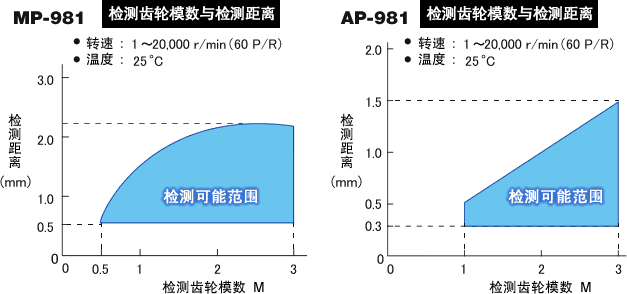

檢測齒輪模數與檢測距離的關系
如圖所示，檢測距離與配套使用的檢測齒輪的模數相關，模數越大可以有效檢測的距離越長。
另外，檢測距離還與溫度有關，如果測量環境的溫度變化比較大時，應盡量縮小檢測距離。上圖的檢測可能范圍內，輸出信號的波形占空比為50 %± 20 %以內。

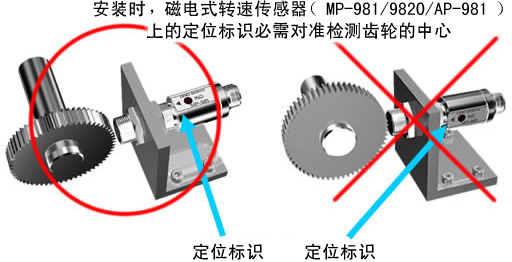

安裝注意事項
概要規格

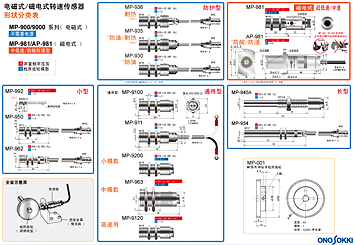

電磁式（MP-900系列），磁電式（MP-981/AP-981）轉速傳感器形狀特征分類一覽表
（PDF 883 KB）
| MP-981 | AP-981 | |
|---|---|---|
| 檢測方法 | 磁阻元件及磁性體齒輪 | 磁阻元件及磁性體齒輪 |
| 檢測齒輪 | 強磁體（S45C，SS400等）， 模數 0.5 ～ 3，齒寬 3 mm 以上 | 強磁體（S45C，SS400等）， 模數1 ～ 3，齒寬3 mm 以上 |
| 檢測距離 | 取決于齒輪的模數 | 取決于齒輪的模數 |
| 量程 | 1 Hz ～ 20 kHz | 1 Hz ～ 20 kHz |
| 輸出方式 | 浮式接地 | 浮式接地 |
| 輸出信號 | 方形波 “ Hi” 電平 ：＋（5±0.5）V以內、 “Lo” 電平：＋0.5 V以下 | 方形波 “ Hi” 電平 ：＋（5±0.5）V以內、 “Lo” 電平：＋0.5 V以下 |
| 輸出阻抗 | 約330Ω | 約330Ω |
| 適用轉速表 | TM-3100系列，TM5100 等 | |
| 電 源 | DC 12±2 V，約 40 mA | |
| 保護電路 | 電源極性保護 | |
| 使用溫度范圍 | －10 ℃～＋70 ℃ | ?。?0 ℃～＋70 ℃ －10 ℃～＋50 ℃（在10 ％硝酸霧氣中） |
| 耐電壓 | DC 250 V | |
| 耐振動 | 1.2mmp-p，30 Hz，1小時，X，Y，Z各方向 （通電時） | |
| 耐沖擊 | 490 m/s2，X，Y，Z方向3轉 （不通電的時候） | |
| 重 量 | 約 80 g（包括兩個安裝螺母） | 約 130 g（包括信號線） |
| 信號線 | 別售（30 m以下，MX-7100/8100系列連接電纜使用時） | 耐硝酸信號線1.9 m，內置抽拉式 |
| 備 注 | ---- | 外形材質為聚碳酸酯，防水型，相應于防水型JIS C0920保護等級IPX7。耐酸型硝酸霧狀氣氛中可以使用。 |
* 60 P/R 的檢測齒輪使用時，相應于轉速20,000 r/min 的檢測頻率為20 kHz。
