日本小野測器ONOSOKKI數顯流量儀 FM-3100
發布時間：2024-03-12
低流量到高流量的廣域對應,實現高精度的質量流量測量
發動機的研發，需要提高低流量范圍的高精度流量測量，并評估瞬態過程中的燃油消耗特性。FM-3100滿足以上研發要求并且高速輸出流量的數據。
特長
1.針對瞬態流量變化的高速響應測量
通過捕捉流量的瞬態變化，可在1 ms內更新模擬輸出和CAN輸出。

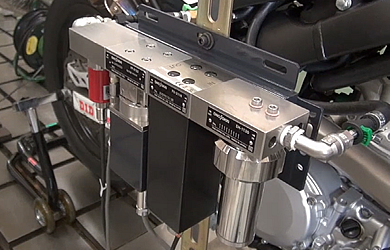

噴嘴的瞬態流量測量

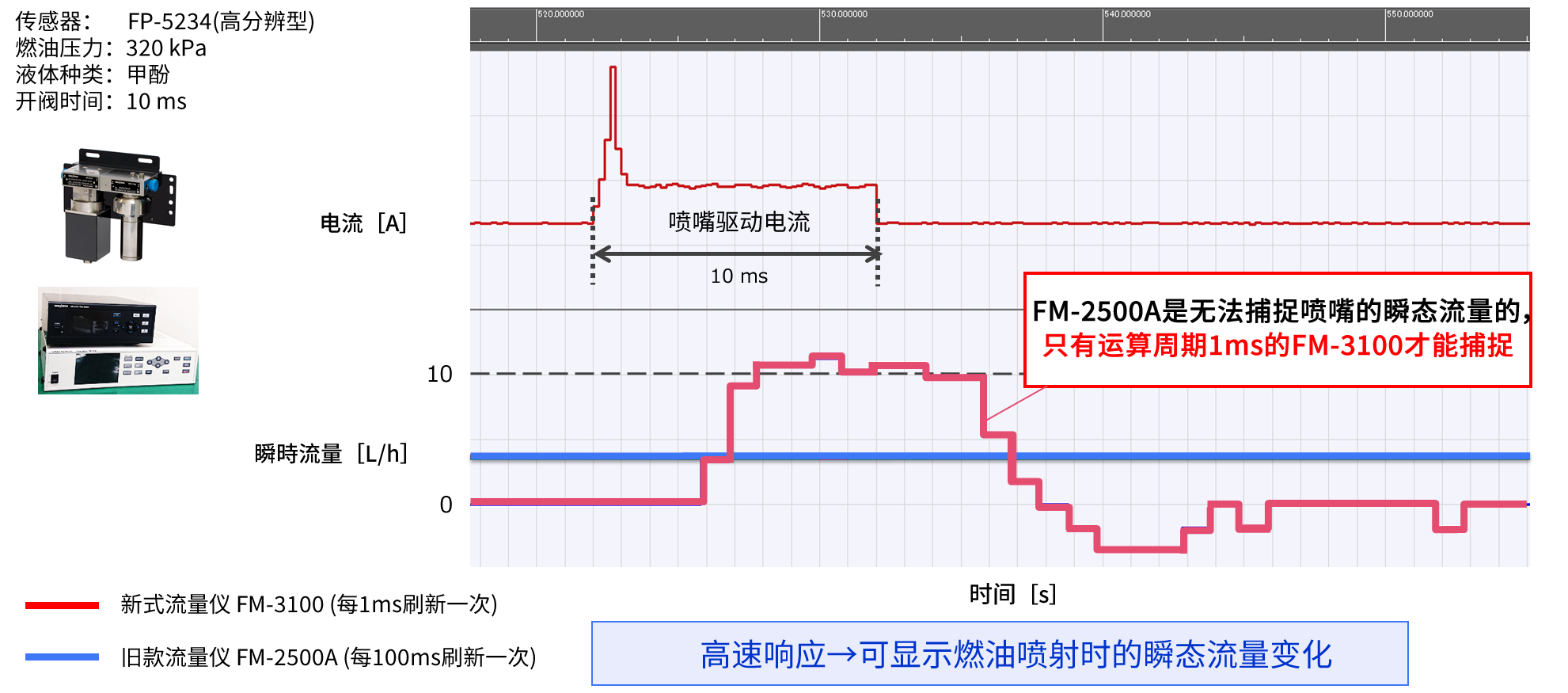

實例：發動機啟動時的瞬態質量流量測試

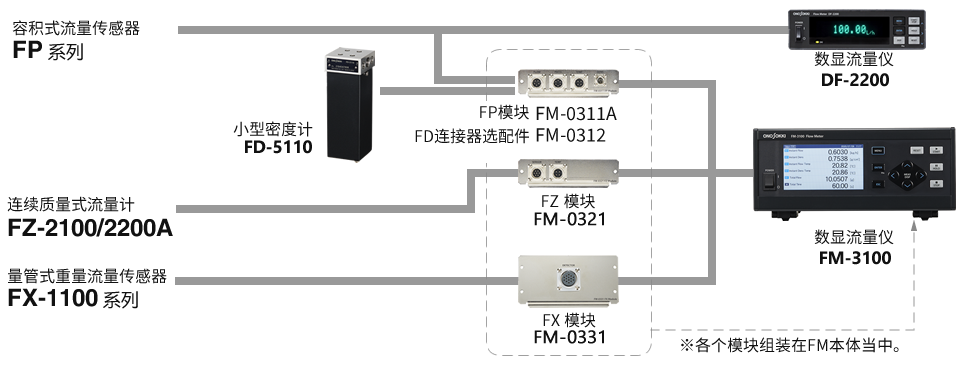

系統構成例
規格
一般規格
| 適配傳感器 | FP系列/FD-5110/FX系列/FZ系列 ※要追加對應各種傳感器的模塊(另售) |
| 電源電壓 | AC100 V to 240 V ± 10 % |
| 消耗功率 | 80 VA 以下（FM-3100和FP-2140S 2臺連接的情況下） |
| 使用溫度范圍 | 0 to +50 °C |
| 使用濕度范圍 | 10 to 85 % （非結露) |
| 保存溫度范圍 | -10 to +60 °C |
| 保存濕度范圍 | 10 to 85 % （非結露) |
| 外觀尺寸 | 240.0（W）×99.0（H）×296.0（D） mm *不包含突起結構 |
| 重量 | 約 3 kg |
| 符合指令 | CE標識 (FM-0311) 低電壓(LVD)指令 2014/35/EU 規格 EN61010-1 EMC指令 2014/30/EU 規格EN61326-1 RoHS指令 2011/65/EU 規格 EN50581 +(EU)2015/863 |
| 附屬品 | AC電源電纜，F(xiàn)M-0012 模擬輸出變換適配器(Dsub - BNC電纜 0.5 m)，使用說明書 |
FM-0311A FP模塊 + FM-0312 FD連接器選配件
| 適用傳感器 | FP-4135, FP-213/213S, FP-3130/3130S, FP-3132/3132S, FP-2140H, FP-2240HA, FP-3140/3142, FP-2140S, FP-215, FP-2250A, FP-3150/3152, MF-3200 |
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量，溫度換算密度值，瞬時壓力，瞬時密度，密度計溫度 |
| 運算周期 | 1 ms |
| 正流，正流＋逆流模式 | 累計流量，區間累計流量運算時，正流和正流＋逆流模式可任意切換 |
| 正流模式時，逆流部分變?yōu)?流量進行運算。 | |
| 正流＋逆流模式時，逆流部分變?yōu)樨摿髁窟M行運算。 | |
| 正流＋逆流模式時，逆流部分變?yōu)樨摿髁窟M行運算。 | |
| 溫度測量 | 從溫度傳感器輸入信號并進行運算 |
| 壓力測量 | 從壓力傳感器輸入信號并進行運算 |
| 小型密度計的密度測量 | 密度和溫度可用小型密度計測量 |
| 精度 | 輸入頻率的脈沖權重的±1個計數 |
FM-0321 FZ模塊
| 適用傳感器 | FZ-2100, FZ-2200A |
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量，溫度換算密度值，瞬時密度，密度計溫度 |
| 運算周期 | 1 ms |
| ZERO校正（ZeroCal） | 無流量時將輸出值自動調整為0的功能 |
| LowFlowCut | 低于一定流量設定為0 kg/h功能 |
| 精度 | 輸入頻率的脈沖權重的±1個計數 |
| 溫度測量 | 從溫度傳感器輸入信號并進行運算 |
FM-0331 FX模塊
| 適用傳感器 | FX-1110, FX-1120, FX-1130 |
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量 |
| 運算周期 | 100 ms |
| 密度設定 | 范圍: 0.0001 to 5.0000 g/cm3 (初始值: 1.0000) |
| 液面靜定時間(Delay Time) | 范圍: 2 to 99 s (初始值: 2 s) |
| Charge Level | 范圍: 0 to 95 % (初期: 0 %) |
| 溢出信號 | 繼電器輸出接點電壓容量 (DC 48 V, AC 120 V), 接點通電電流 (500 mA 以內) |
規格
一般規格
| 適配傳感器 | FP系列/FD-5110/FX系列/FZ系列 ※要追加對應各種傳感器的模塊(另售) |
| 電源電壓 | AC100 V to 240 V ± 10 % |
| 消耗功率 | 80 VA 以下（FM-3100和FP-2140S 2臺連接的情況下） |
| 使用溫度范圍 | 0 to +50 °C |
| 使用濕度范圍 | 10 to 85 % （非結露) |
| 保存溫度范圍 | -10 to +60 °C |
| 保存濕度范圍 | 10 to 85 % （非結露) |
| 外觀尺寸 | 240.0（W）×99.0（H）×296.0（D） mm *不包含突起結構 |
| 重量 | 約 3 kg |
| 符合指令 | CE標識 (FM-0311) 低電壓(LVD)指令 2014/35/EU 規格 EN61010-1 EMC指令 2014/30/EU 規格EN61326-1 RoHS指令 2011/65/EU 規格 EN50581 +(EU)2015/863 |
| 附屬品 | AC電源電纜，F(xiàn)M-0012 模擬輸出變換適配器(Dsub - BNC電纜 0.5 m)，使用說明書 |
FM-0311A FP模塊 + FM-0312 FD連接器選配件
| 適用傳感器 | FP-4135, FP-213/213S, FP-3130/3130S, FP-3132/3132S, FP-2140H, FP-2240HA, FP-3140/3142, FP-2140S, FP-215, FP-2250A, FP-3150/3152, MF-3200 |
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量，溫度換算密度值，瞬時壓力，瞬時密度，密度計溫度 |
| 運算周期 | 1 ms |
| 正流，正流＋逆流模式 | 累計流量，區間累計流量運算時，正流和正流＋逆流模式可任意切換 |
| 正流模式時，逆流部分變?yōu)?流量進行運算。 | |
| 正流＋逆流模式時，逆流部分變?yōu)樨摿髁窟M行運算。 | |
| 正流＋逆流模式時，逆流部分變?yōu)樨摿髁窟M行運算。 | |
| 溫度測量 | 從溫度傳感器輸入信號并進行運算 |
| 壓力測量 | 從壓力傳感器輸入信號并進行運算 |
| 小型密度計的密度測量 | 密度和溫度可用小型密度計測量 |
| 精度 | 輸入頻率的脈沖權重的±1個計數 |
FM-0321 FZ模塊
| 適用傳感器 | FZ-2100, FZ-2200A |
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量，溫度換算密度值，瞬時密度，密度計溫度 |
| 運算周期 | 1 ms |
| ZERO校正（ZeroCal） | 無流量時將輸出值自動調整為0的功能 |
| LowFlowCut | 低于一定流量設定為0 kg/h功能 |
| 精度 | 輸入頻率的脈沖權重的±1個計數 |
| 溫度測量 | 從溫度傳感器輸入信號并進行運算 |
FM-0331 FX模塊
| 適用傳感器 | FX-1110, FX-1120, FX-1130 |
| 運算項目 | 瞬時流量，區間累計流量，區間平均累計流量，總累計流量，總平均累計流量，瞬時噴射量，區間平均噴射量，總平均累計噴射量 |
| 運算周期 | 100 ms |
| 密度設定 | 范圍: 0.0001 to 5.0000 g/cm3 (初始值: 1.0000) |
| 液面靜定時間(Delay Time) | 范圍: 2 to 99 s (初始值: 2 s) |
| Charge Level | 范圍: 0 to 95 % (初期: 0 %) |
| 溢出信號 | 繼電器輸出接點電壓容量 (DC 48 V, AC 120 V), 接點通電電流 (500 mA 以內) |
