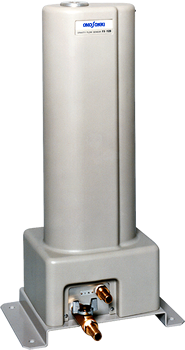

重量式流量計
FX-1100系列
定制品
重量式流量計與FM-3100數顯流量儀配套使用，利用安裝在精 密滴定管底部的高精度差壓傳感器精 確測定滴定管內燃油的液位與壓力變化。
是一種通過壓力傳感器直接測出燃油的流量和重量變化的流量計。
具有無需對溫度和比重進行計算修正補償，精度高、耐氣泡混入性強、即可利用等諸多特點，常在底盤測功機、發動機臺架試驗中作油耗儀使用。 可根據測量范圍和用途從下列 3 種型號中挑選。
亮點
1.可進行質量流量（G/S）測量（間歇測量）
根據差壓傳感器的壓力信號，當液面降到L3以下時，電磁閥(V1)打開，開始注入燃油。當燃油液面到達L2時，電磁閥(V1)關閉，經過所設定的一段液面穩定時間后，開始測量瞬態流量。隨著燃油流出，液面從L2逐漸下降時，相應于所消耗掉的燃油量，差壓變換器的輸出也發生變化，F(xiàn)M-3100（內裝FM-0331 FX用模塊）數顯流量儀則根據這個變化量求出流出燃油的流量和重量并進行數字顯示讀取值。L1為充油過多發生燃油溢出時的檢測液面，L4為燃油流盡時啟動報警用檢測液面。

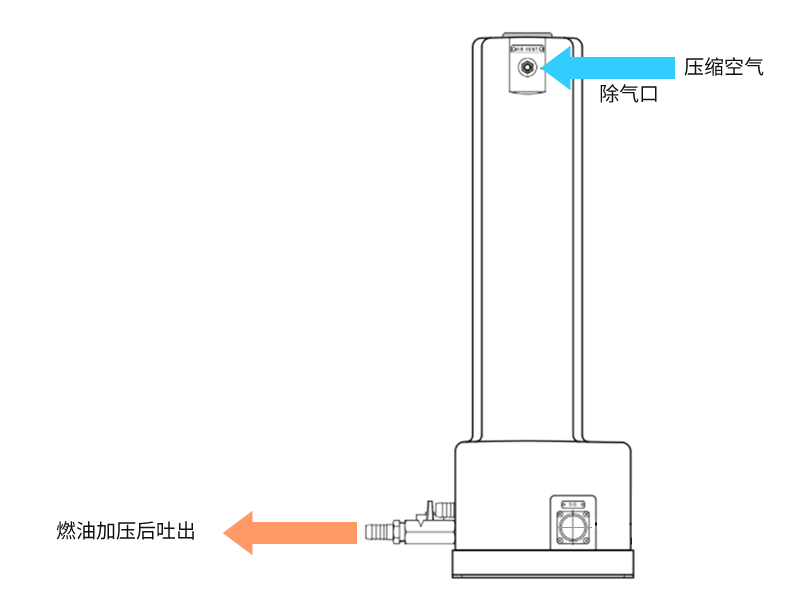

2.可加壓輸送流體
除氣口是用于排除混雜在液體中的氣泡，因?yàn)榘殡S著燃油的流入和流出運動，在傳感器內部會混入少量的空氣，與氣化狀液體形成氣泡，若不清除會影響流量測量的精 度
通常，出氣口通過管道連接到外部供油罐的空氣層。
也可以將具有一定壓力的壓縮空氣連接到該端口，對試驗發動機的供油施加壓力進行輸送。加壓輸送通常不會對流量測量產生影響。

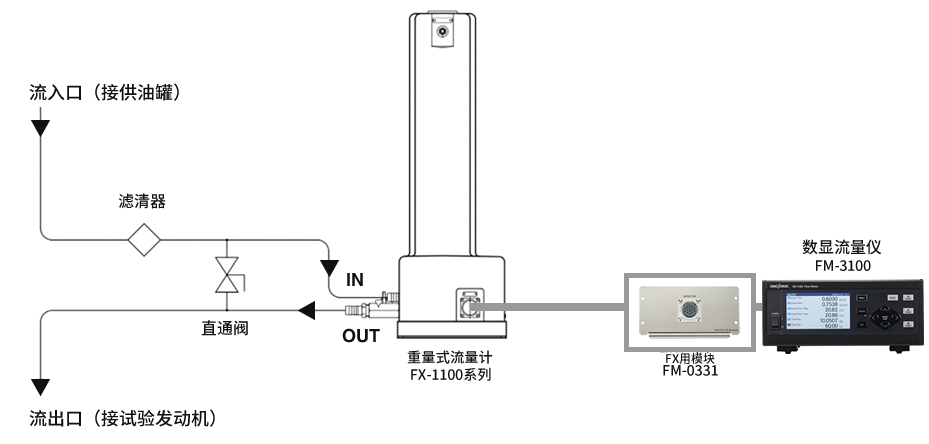

系統構成
規格
| FX-1110 | FX-1120 | FX-1130 | ||
|---|---|---|---|---|
| 可測液體 | 標準規格 | 汽油、柴油、火油、一般石油系液壓油 | ||
| 兼容酒精類液體 選購功能 | 汽油、柴油、火油、一般石油類液壓油，甲醇、乙醇、酒精與汽油的混合燃料 | |||
| 量程范圍 | 0 ～ 10 g/s （ 0 ～ 36 kg/h） | 0 ～ 25 g/s （ 0 ～ 90 kg/h） | 0 ～ 50 g/s （ 0 ～ 180 kg/h） | |
| 精度（※1） | ＜±0.2 % 讀取值，或 ±0.01 % F.S. | |||
| 瞬態分辨率 | 0.001 g/s | 0.01 g/s | ||
| 累計分辨率 | 0.01 g | 0.1 g | ||
| *大累計量 一次性累計量 | 200 g | 500 g | 1000 g | |
| 使用溫度范圍（※2） | 0 ～ ＋40 °C (環境溫度、液體溫度、不結凍) | |||
| 管道連接口徑尺寸 | R3/8，內徑 Φ 6、外徑 Φ 9 軟管接頭 | R1/2、內徑 Φ 12、外徑 Φ 16 軟管接頭 | ||
| 使用*大壓力 (耐壓) | 196 kPa | |||
| 外形尺寸 | 310(W) × 597(H) × 198(D) mm | |||
| 質量 | 約 13 kg | |||
| 電源 | 電源由本公司生產的數顯流量儀FM-3100提供 | |||
| 付屬品 | 使用說明書 | |||
| 流量信號電纜 | 按實際使用長度選購 FX-0021(5m)、FX-0022(10m)、FX-0023(20m) | |||
| 適配流量計 | FM-3100 數顯流量儀 ＋ FM-0331 FX用模塊 FM-2500A 數字式流量計* ＋ FX-0400 FX用模塊 * 停止生產 | |||
（※1）:測量過程中若有急劇的溫度変化時、會超出上表所述的精度范圍。
（※2）:即使在使用溫度范圍之內，也會發生氣化蒸發現象導致無法測量。
