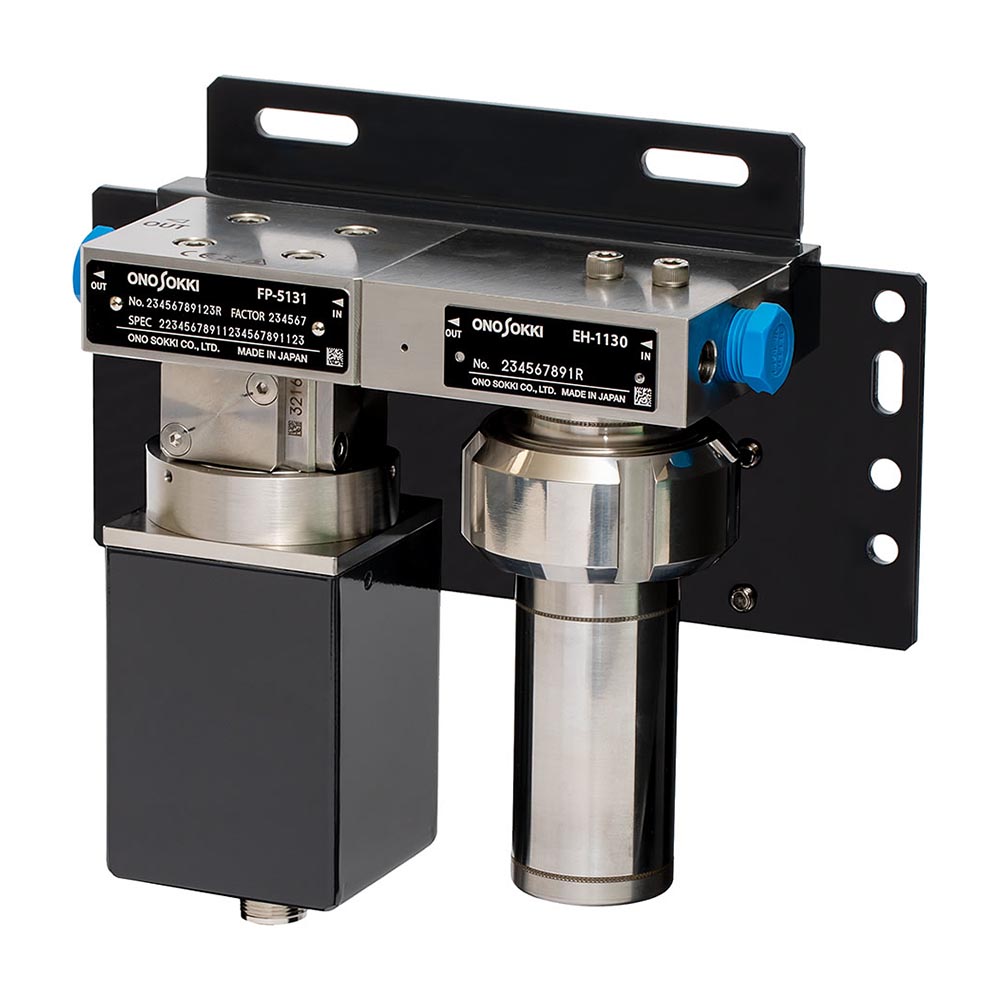

日本小野測器ONOSOKKI流量傳感器FP-5131/5132
發布時間：2024-03-12
容積式流量傳感器 FP-5000系列 New
無論是低流量還是大流量都能精 確測量，還能作為質量流量計使用
無論是發動機的排放試驗還是性能評價用的過渡試驗和穩態試驗，其油耗流量變化的跨度非常大。這就要求流量計在不同工況的油耗測試中 不僅累計誤差要小，還要求過渡試驗時的響應靈敏度要高。為此，F(xiàn)P-5000新系列不但提高了脈沖分辨率，大大增強了捕捉微小流量變化的 靈敏度，還寬展了脈沖計數的范圍，以適應乙醇燃料測試時流量增大的測試要求。
規格
| 小流量型 | 中流量型 | 大流量型 | ||

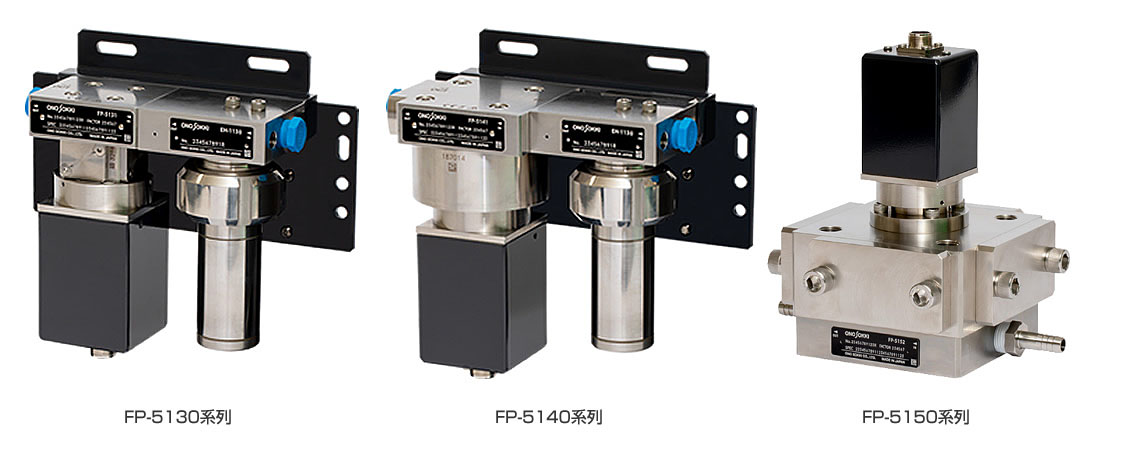

| FP-5130系列 | FP-5140系列 | FP-5150系列 | ||
 |  |  | ||
| 標準型 | ||||
|---|---|---|---|---|
| 可測液體 | 汽油、柴油、火油、酒精類生物燃油、通用石油類液壓油(※1) | |||
| 測試范圍 | 流量 | FP-5131/5132 : 0.05 ～ 60 L/h FP-5133/5134 : 0.05 ～ 108 L/h （※2） | FP-5141/5142 : 0.3 ～ 300 L/h FP-5143/5144 ：0.3 ～ 600 L/h | FP-5151/5152 : 1 ～ 1440 L/h |
| 精度 | 流量 | ±0.0009 L/h 以內 （0.05 ～ 0.18 L/h ） ±0.5 % 讀取值 (0.18 ～ 108 L/h） (※7) | ±0.2% 讀取值 | ±0.5% 讀取值 |
| 壓力損失 | 8 kPa 以下 （40 L/h 時<汽油>>） | 2 kPa 以下 （60 L/h 時<汽油>>） | 7.5 kPa 以下 （500 L/h 時<柴油>） | |
| 使用溫度 | 液體 | 0 ～ +65 °C | 0 ～ +65 °C | 0 ～ +65 °C |
| 周圍環境 | 0 ～ +65 °C | 0 ～ +65 °C | 0 ～ +65 °C | |
| 油管口徑 | 尺寸 | IN：Rc3/8 (※3) OUT：Rc3/8 (※3) | IN：Rc3/8 (※3) OUT：Rc3/8 (※3) | IN：Rc1/2 OUT：Rc1/2 |
| 耐壓 | 1 MPa | 1 MPa | 3.4 Mpa | |
| 溫度/壓力模塊 | EH-0830 | EH-0830 | EH-0850 | |
| 測試范圍 | 溫度 | 0 ～ +100 °C | 0 ～ +100 °C | 0 ～ +100 °C |
| 壓力 | 0 ～ 1 MPa | 0 ～ 1 MPa | 0 ～ 1 MPa | |
| 精度 | 溫度 | Pt 100 A級 | Pt 100 A級 | Pt 100 A級 |
| 壓力 | ±0.25 % F.S | ±0.25 % F.S | ±0.25 % F.S | |
| 重量 | 約3.5 kg | 約5 kg | 約13.5 kg | |
| 附屬品 | 使用說明書，濾清器(EH-1130或EH-1150) 固定夾具(FP-5130/5140系列是與選購件相配的附屬固定夾具) | |||
| 信號電纜 | 購產品根據所需長度選擇 FP-0015(5m)，F(xiàn)P-0016(10m)，F(xiàn)P-0017(20m) | |||
| 適配流量?jī)x | 各種數字式流量?jī)x 高分辨率規格(FP-5132, 5134, FP-5142, 5144)及FP-5152等流量傳感器不對應 FM-2500A/DF-0400A ※高分辨率規格(FP-5132, 5134, FP-5142, 5144)及FP-5151, 5152等流量傳感器不對應 DF-2200 ※高分辨率規格(FP-5132, 5134, FP-5142, 5144)及FP-5151, 5152等流量傳感器不對應 FM-3100/FM-0311A | |||
| 濾清器/濾芯 | ||||
| 對應酒精類燃油 | 濾清器 | EH-1130 | EH-1130 | EH-1150 |
| 濾芯 | EH-0031 | EH-0031 | EH-0051 | |
容積式流量傳感器 FP系列在以下使用條件時，流量計的瞬時流量值有可能產生波動，敬請注意。
1．流量傳感器的輸入端壓力小于壓力損失時。
2．傳感器的輸出端為大氣開放狀態使用時。
