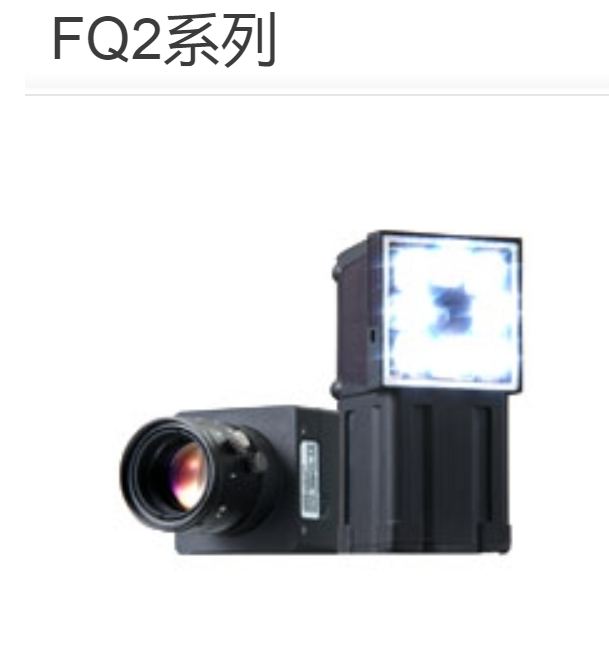

日本歐姆龍OMRON智能相機FQ2-D30/FQ2-S30-13
發布時間：2025-01-22
日本歐姆龍OMRON智能相機FQ2-D30/FQ2-S30-13
日本歐姆龍OMRON智能相機FQ2-D30/FQ2-S30-13
日本歐姆龍OMRON智能相機FQ2-S35-13/FQ2-S35-13M
檢測能力強、相機種類豐富、通信接口多樣。 全部完成進化，演繹出小巧的超級相機.將高端圖像傳感器所擁有的暢銷功能凝聚而 成“無需控制器的圖像傳感器”。
傳感器?。蹤z測機型 FQ2-S1/S2/S3系列］
| 項目 | 單功能機型 | 標準機型 | 高分辨率機型 | ||||
|---|---|---|---|---|---|---|---|
| 型號 | NPN型 | FQ2-S10□□□□ | FQ2-S20□□□□ | FQ2-S30□□□□-08 | FQ2-S30□□□□-08M | FQ2-S30-13 | FQ2-S30-13M |
| PNP型 | FQ2-S15□□□□ | FQ2-S25□□□□ | FQ2-S35□□□□-08 | FQ2-S35□□□□-08M | FQ2-S35-13 | FQ2-S35-13M | |
| 視野 | 請參閱種類/標準價格(p.19)。(視野的公差為±10%以內) | 請根據視野、設置距離選擇鏡頭。 設置距離(參閱光學圖表p.30) | |||||
| 設置距離 | |||||||
| 主要功能 | 檢測項目 | 形狀搜索Ⅱ、搜索、靈敏搜索、邊緣位置、邊緣寬度、邊緣個數、面積、色平均/偏差、標簽 | |||||
| 可同時測量的數量 | 1 | 32 | |||||
| 位置偏移修正 | 有(360°旋轉位置修正、邊緣位置修正) | ||||||
| 場景登錄數 | 8 | 32 | |||||
| 校準 | 有 | ||||||
| 圖像拍攝 | 圖像處理方式 | 真彩 | 黑白 | 真彩 | 黑白 | ||
| 圖像濾鏡 | 高動態范圍功能(HDR)、前處理(色彩灰度濾鏡、平滑化弱、平滑化強、膨脹、收縮、中間值、 邊緣抽取、水平邊緣抽取、垂直邊緣抽取、邊緣強調、背景消除)、偏光濾鏡(附件)、白平衡(僅彩色型) | ||||||
| 圖像像素 | 1/3英寸彩色CMOS | 1/2英寸 彩色CMOS | 1/2英寸 黑白CMOS | 1/2英寸 彩色CMOS | 1/2英寸 黑白CMOS | ||
| 快門功能 | 內置光源點亮?xí)r 1/250～1/50000 內置光源熄滅時 1/1～1/50000 | 內置光源點亮?xí)r 1/250～1/60000 內置光源熄滅時 1/1～1/60000 | 1/1～1/60000 | ||||
| 處理分辨率 | 752×480 | 928×828 | 1280× 1024 | ||||
| 局部攝取功能 | 有(僅水平方向) | 有(水平方向及垂直方向) | |||||
| 鏡頭基座 | ─ | C-mount | |||||
| 光源 | 光源點亮方式 | 脈沖點亮 | ─ | ||||
| 光源色 | 白色 | ─ | |||||
| 數據 記錄 功能 | 檢測結果 記錄 | 傳感器本體：1000個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存) | |||||
| 圖像的記錄 | 傳感器本體：20個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存) | ||||||
| 輔助功能 | 運算(四則運算、計算函數、三角函數、邏輯函數) | ||||||
| 測量的觸發 | 外部觸發(單次、連續) 通信觸發(以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/IP、PLC Link) | ||||||
| 輸入輸出 規格 | 輸入信號 | 7根 ·單次測量輸入(TRIG) ·控制指令輸入(IN0～5) | |||||
| 輸出信號 | 3根 ·控制輸出(BUSY) ·綜合判定輸出(OR) ·錯誤輸出(ERROR) ※3個輸出信號(OUT0～2)，各檢測項目的個別判定以及圖像輸入許可輸出(READY)、 外部光源時間輸出(STGOUT)的分配方式可以變更。 | ||||||
| 以太網規格 | 100BASE-TX/10BASE-T | ||||||
| 通信功能 | 以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/IP、PLC Link | ||||||
| I/O擴展 | ─ | ─ | 連接傳感器數據單元(FQ-SDU1[])后可擴展 輸入11點、輸出24點 | ||||
| RS-232C | ─ | ─ | 連接傳感器數據單元(FQ-SDU2[])后可通信 | ||||
| 額定值 | 電源電壓 | DC21.6V～26.4V(含波動) | |||||
| 消耗電流 | 2.4A以下 | 0.3A以下 | |||||
| 耐環境性 | 環境溫度范圍 | 工作時：0～+50℃、 保存時：-25～+65℃ (不結冰、不凝露) | 工作時：0～+40℃、 保存時：-25～+65℃ (不結冰、不凝露) | ||||
| 環境濕度范圍 | 工作時、保存時：各35～85%RH(不凝露) | ||||||
| 環境條件 | 無腐蝕性氣體 | ||||||
| 振動(耐久) | 10～150Hz 單振幅0.35mm X、Y、Z方向 各8分鐘 10次 | ||||||
| 沖擊(耐久) | 150m/s2、6個方向(上下、左右、前后)各3次 | ||||||
| 保護結構 | IEC60529標準 IP67(安裝偏光濾鏡附件時以及 拆下連接器蓋時除外) | IEC60529標準 IP40 | |||||
| 材質 | 傳感器：PBT、PC、SUS 安裝配件：PBT 偏光濾鏡附件：PBT、PC 以太網連接器：耐油性聚氯乙烯混合物 I/O連接器：非鉛耐熱PVC | 蓋板：鍍鋅鋼板 t0.6 外殼：鋁合金壓鑄 (ADC-12) 安裝臺座：塑料ABS | |||||
| 重量 | 窄視野、中視野型：約160g 寬視野型：約150g | 約160g(無臺座)、約185g(帶臺座) | |||||
| 附件 | 安裝配件(FQ-XL)×1、 偏光濾鏡附件(FQ-XF1)×1、 使用說明書、快速啟動指南、 SYSMAC會員注冊表、警告標簽 | 安裝臺座(FQ-XLC)×1、 安裝螺釘(M3×8mm)×4、 使用說明書、快速啟動指南、 SYSMAC會員注冊表 | |||||
| LED級別 *2 | 等級2(JIS C 6802:2005) | ─ | |||||
| 對應標準 | EN標準EN61326 EC指令No.2004/104/EC | EN61326-1:2006 IEC61010-1 | |||||
