日本magnescale索尼數顯表LT10A-205B
日本magnescale索尼數顯表LT10A-205B
Digital Gauge
LT10A
小型?軽量 :DIN規格(W72mm×H72mm) 表示分解能:5、10μm選択 パネルマウントに*適。 表示裝置とPLC、パソコンを直接接続可能。 全機種に合否判定出力。データはBCD、RS-232C対応タイプで出力が可能。 現在値、*大値、*小値、P-P値測定およびそれらの合否判定機能を標準裝備。 このサイズで和差演算機能が標準裝備された2チャンネル入出力タイプも用意。 合否判定のためのコンパレータ値(上限/下限)を4種類メモリできるタイプを用意。(BCD出力モデル) 各種測定に対応する豊富なラインナップ 主な用途 : 組立品の不良選別、データ管理 *1 I/Oコネクタ: 入力: リセット、ピークホールドスタート、ピークホールドポーズ、RSトリガ (RS-232Cモデルのみ)/出力: 合否判定 (フォトカプラ) 記載內容は予告なしに変更する場合があります。LT10Aの特徴
DT12/DT32シリーズ用のDINサイズのコンパクトな表示ユニット
スペック
主な仕様
*2 BCD (36pinハーフピッチコネクタ):入力: リセット、ピークホールドスタート、コンパレート値選択 (4種)/出力: 6桁 (オープンコレクタ)現在値?*大?*小?P-P値のいずれかを選択に応じて出力、アラーム出力
*3 RS-232C (8pinミニDINコネクタ):リセット、プリセット値設定?呼び出し、ピークホールドスタート、ピークホールドポーズ、現在値ラッチ、ソフトウェアバージョン読出し、コンパレート値設定、現在値?*大?*小?P-Pの測定モード選定と出力、キーロックと解除、BCD (36pinハーフピッチコネクタ)入力: リセット、ピークホールドスタート、コンパレート値選択 (4種)/出力: 5桁 (オープンコレクタ)現在値?*大?*小?P-P値のいずれかを選択に応じて出力、アラーム出力
*4 RS-TRG端子:RS-232Cデータ出力用トリガ入力
*5 測長ユニット接続時型名 LT10A-105 LT10A-105B LT10A-105C LT10A-205 LT10A-205B LT10A-205C 表示 6桁、バックライト付LCD、モード表示 入出力 測長ユニット入力 1 CH 2 CH I/Oコネクタ*1 ○ BCD*2 – ○ – – ○ – RS-232C*3 – – ○ – – ○ RS-TRG*4 – – ○ – – ○ リセット機能 リセットキーおよび、外部入力 (I/Oコネクタ) – BCD端子 RS-232Cコマンド – BCD端子 RS-232Cコマンド プリセット機能 プリセットキーでプリセット値設定、リセットキーで呼び出し – BCDのリセット端子で呼び出し RS-232Cコマンドで設定?呼び出し – BCDのリセット端子で呼び出し RS-232Cコマンドで設定?呼び出し コンパレータ機能 3段コンパレータフロントパネルのキーからコンパレータ値設定合否判定:LED表示およびI/Oコネクタ出力 (フォトカプラ) – コンパレート値4種設定可 (キー入力)、切り替えはBCD端子 RS-232Cコマンドで設定 – コンパレート値4種設定可 (キー入力)、切り替えはBCD端子 RS-232Cコマンドで設定 ピークホールド機能 *大値、*小値、P-P値 I/Oコネクタのスタート入力により測定開始 / ポーズ入力により更新停止 – – RS-232Cは設定、スタート共対応 – – RS-232Cは設定、スタート共対応 表示分解能 0.005 mm、0.01 mm選択 ディレクション 切り換え可能 原點機能 使用の有無選択 (使用する場合、電源投入と同時に原點信號入力待ち) *大応答速度 100 m/min 100 m/min 和差機能 – A+B、A-B、B-Aの選択はディレクションの設定で対応 アラーム 速度および斷線など (LCDに表示および、I/Oコネクタのコンパレート出力全て” H” (OFF)) – BCDアラーム 端子 “H” (OFF) – – BCDアラーム 端子 “H” (OFF) – データの保存 分解能、ディレクション、コンパレータ値、プリセット値、各モード他 – BCD極性 転送速度他 – BCD極性 転送速度他 キーロック機能 桁選択キーの長押しにより、キーロック/解除可 溫度範囲 使用:0～40℃、保存:-10～50℃ 消費電力*5 1.8W 2.9W 2.0W 2.3W 4.0W 2.5W 質量 約200 g 約230 g 約220 g 約210 g 約270 g 約230 g 電源 電源入力コネクタ (3極) : DC9.0-26.4 V 適合測長ユニット DT12/32シリーズ

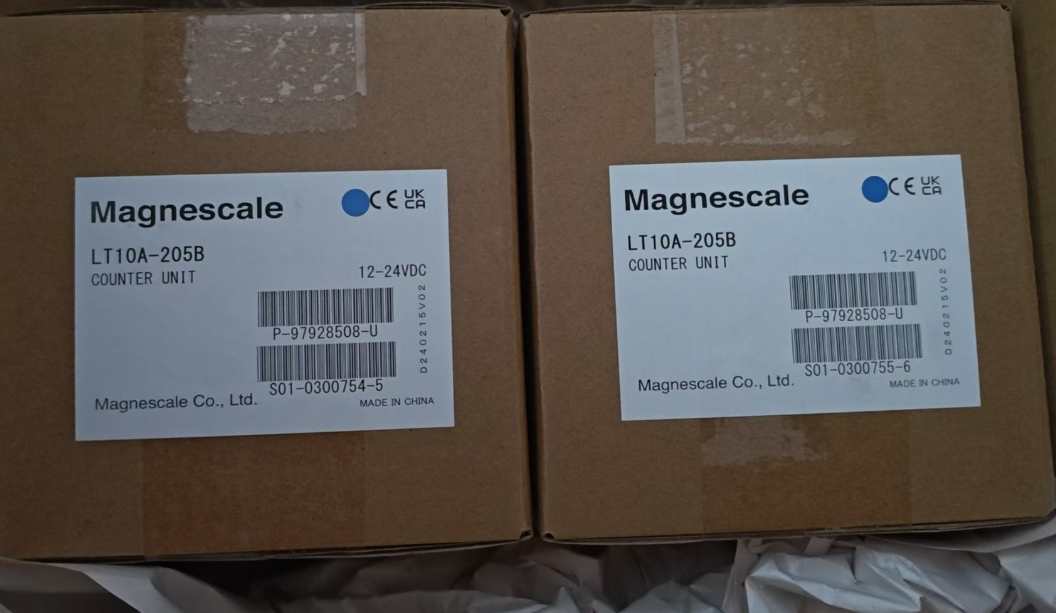

日本magnescale索尼數顯表LT10A-205B/LT10A-205
日本magnescale索尼數顯表LT10A-205B/LT10A-205
