日本KASUGA春日電機靜電電位監測器KSD-0110

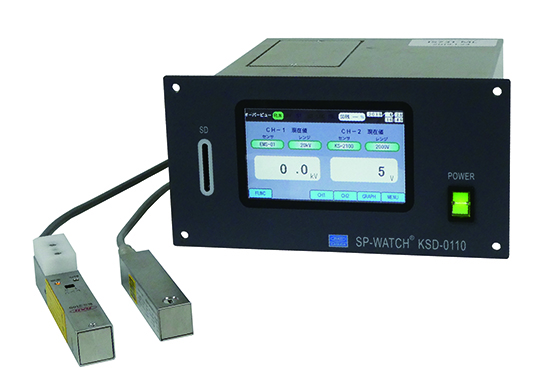

靜電電位監視裝置 SP-WATCH（KSD-0110）
Electrostatic potential monitor SP-WATCH (KSD-0110）
ＳＰ－ＷＡＴＣＨ?KSD-0110は弊社製電位センサEMS-01／EMS-01A／KS-2100を接続するインターフェースを持ち、リアルタイムで靜電気測定を行う靜電電位監視裝置です。
タッチパネル表示器による簡単操作と畫面表示で靜電気監視を行い、複數の制御出力により測定狀態を通知し管理することが可能です。ＳＤカード対応により、タイムスタンプ付きで測定データおよびアラーム履歴を収集することができます。
適合電位センサEMS-01／EMS-01Aは安全保持器KS-301Aとの組み合わせにより本質安全防爆構造検定合格品となっており、危険雰囲気內にて使用することができます。
特長
*大２チャンネルの電位センサを接続でき、２チャンネルともにリアルタイムで測定値を表示し、データを記録できます。
視認性が良いフルカラー液晶タッチパネルを採用し、現在の狀況が認識しやすく、直感的に操作ができます。
ＳＤカードスロットを裝備し、別売のＳＤカードを使用することにより、 測定データをＳＤカードに記録でき、パソコンでのデータ処理を簡単に行なうことができます。
各チャンネル２段階のアラーム設定ができ、外部に制御出力できます。
電位センサEMS-01／EMS-01Aと安全保持器KS-301Aの組み合わせで、危険場所（防爆エリア）での使用が可能です。
EMS-01A（エアパージセンサ）は、エアを供給することでセンサ內部に內圧をかけることで、紛體や塗料ミストが電位センサ內部に入りにくく、今まで靜電気測定できなかった環境で、耐久性の高い靜電気計測監視ができます。
電位センサKS-2100／KS-3101を使用する場合は、電位センサが故障した場合、畫面に即座に表示し、電位センサに異常が発生したことを簡単に把握でき、外部に制御出力ができます。
真空環境下で使用できる真空対応電位センサKS-3101が使用できます（詳細は個別カタログを參照ください）。
表示言語を日本語、英語、中國語から選択ができ、海外の使用でも安心です。

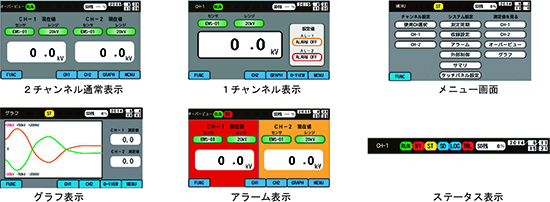

■畫面表示例

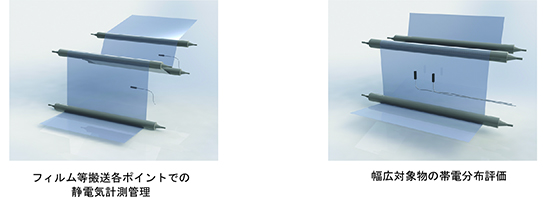

■使用例
構成

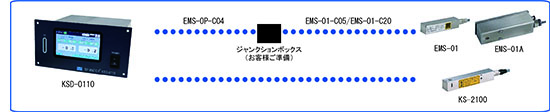

■通常環境設置の場合

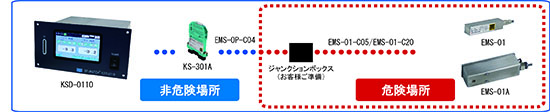

■危険場所（防爆エリア）設置の場合
◎危険場所（防爆エリア）で使用する場合の注意點</span >
電位センサ（EMS-01／EMS-01A）を危険場所（防爆エリア）にて使用する場合は安全保持器（KS-301A）が必要です。電位センサと安全保持器、専用ケーブルのセットで防爆検定品のため、必ずセットでの使用が必要です。
防爆構造：本質安全防爆構造 防爆記號:Exia ⅡBT4Ga 検定合格番號：第TC22115X號
仕様
■表示裝置本體
| 型式 | KSD-0110 | |
|---|---|---|
| 表示範囲 | EMS-01 0～±20.0kV／0～±50.0kV | |
| EMS-01A 0～±20.0kV | ||
| KS-2100 0～±2000V／0～±20.0kV | ||
| 測定精度 | ±10% of Reading | |
| チャンネル數 | 2チャンネル（*大） | |
| 測定周期 | 100ms、500ms、1000ms（1s） | |
| アナログ出力 | 電圧 0～±200mV／0～500mV（50kVレンジ選択時） | |
| 電流 4-20mA | ||
| アラーム設定數 | 各チャンネル*大2設定（設定値は各チャンネルの測定レンジ設定による） | |
| アラーム履歴 | アラームサマリ畫面にて直近10件を表示（電源OFFでクリア） | |
| アラーム出力 | アラーム発生時にリレー接點出力（各設定、各チャンネル獨立） | |
| 設定モニタ信號 | 設定している間リレー接點出力（RUN表示中出力） | |
| 電位センサ異常信號 | 電位センサ異常信號が出力中リレー接點出力（KS-2100/KS-3101のみ対応） | |
| 外部測定制御信號 | 外部からのドライ接點信號制御により測定ON／OFF | |
| 制御出力用リレー | 接點容量：AC250V 5A、DC30V 5A 出力形式1a | |
| 表示機能 | 4.3型TFT液晶、タッチパネル機能付 | |
| 表示言語 | 日本語、英語、中國語（簡體字?繁體字） | |
| 保存機能 | 対応メディア：ＳＤカード、*大32GB（Class10推奨）、FAT32 | |
| データ形式：.csv（24時間を6つのタイムゾーンに分割し、タイムゾーン毎に1ファイル追加） | ||
| 電源 | AC100V～240V 50／60Hz | |
| 消費電力 | 15VA（*大） | |
| 周囲溫度?濕度 | 0～40℃、65%RH以下（結露なきこと） | |
| 接地 | A種接地 | |
| 塵埃 | 0.1mg／㎡以下（導電性塵埃がないこと） | |
| 使用場所 | 屋內安全場所 | |
| 質量 | 約3.0kg（電位センサ、安全保持器含まず） | |
■電位センサ（オプション）
| 型式 | EMS-01 | |
|---|---|---|
| 検出方式 | 振動型表面電位センサ | |
| 測定範囲 | 0～±20.0kV／0～±50.0kV（KSD-0110にて設定） | |
| 測定距離 | 100mm | |
| ケーブル | 専用ケーブル別売、*大ケーブル長90m | |
| 周囲溫度?濕度 | 0～40℃、65%RH以下（結露なきこと） | |
| 質量 | 約130g（サポータ含む） | |
| 型式 | EMS-01A（エアパージセンサ） | |
|---|---|---|
| 検出方式 | 振動型表面電位センサ | |
| 測定範囲 | 0～±20.0kV | |
| 測定距離 | 100mm | |
| ケーブル長 | 5m（*大20mまで延長可能） | |
| 使用エア流量 | 50～85L／min | |
| 周囲溫度?濕度 | 0～40℃、65%RH以下（結露なきこと） | |
| 質量 | 約350g（ケーブル含まず） | |
専用ケーブル
?センサケーブルEMS-01-C05:ケーブル長5m
?センサケーブルEMS-01-C20:ケーブル長20m
?延長ケーブルEMS-OP-C04:ケーブル長指定
| 型式 | KS-2100 | |
|---|---|---|
| 検出方式 | 振動型表面電位センサ | |
| 測定範囲 | Lowレンジ：0～±2000V | |
| Highレンジ：0～±20.0kV | ||
| 測定距離 | Lowレンジ：10mm | |
| Highレンジ：50mm | ||
| ケーブル長 | 5m（*大100mまで延長可能） | |
| 周囲溫度?濕度 | 0～40℃、65%RH以下（結露なきこと） | |
| 質量 | 約100g（ケーブル含まず） | |
※真空対応電位センサKS-3101は個別カタログをご參照ください。
■安全保持器（オプション）
| 型式 | KS-301A | |
|---|---|---|
| 付屬ケーブル | 1.5m端子付き（KSD-0110－KS-301A間） | |
| 周囲溫度?濕度 | 0～40℃、65%RH以下（結露なきこと） | |
| 使用場所 | 屋內安全場所 | |
| 質量 | 約125g（ケーブル含まず） | |
■産業用ＳＤカード［2GB］（オプション）
弊社にて動作確認済みの産業用ＳＤカードです。
■自在ブッシュ［M4樹脂ネジ付］（オプション）
制御盤にKSD-0110を取り付けた場合で、制御盤筐體からのノイズが大きい場合に使用いたします。
寸法?各部の名稱?。ù绶▍g位mm）

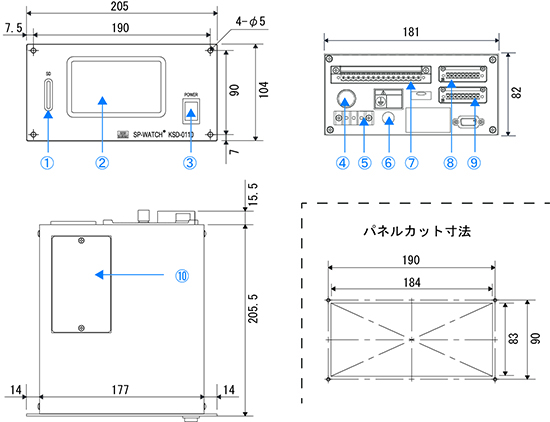

■KSD-0110

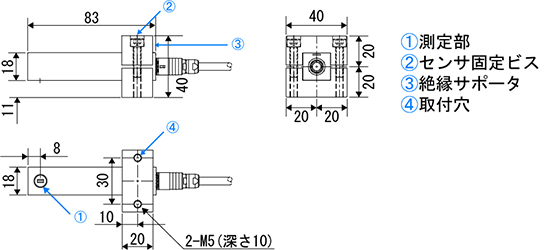

■EMS-01

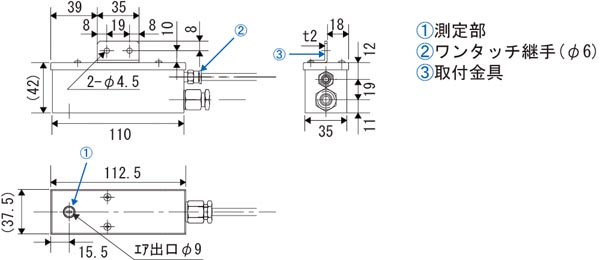

■EMS-01A

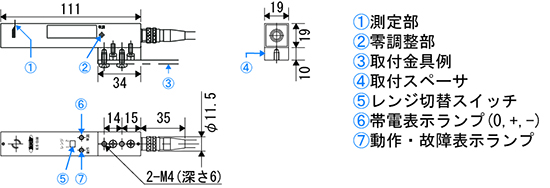

■KS-2100

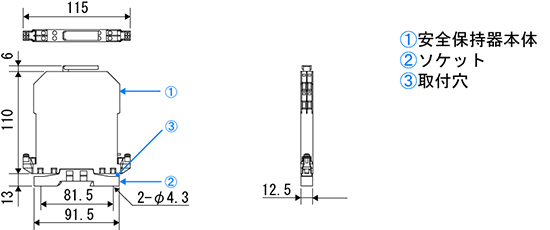

■KS-301A
