日本Konsei近藤薄卡盤CKA-70MS-H/CKA-70MS-NC
發(fā)布時間：2024-09-14
日本Konsei近藤薄卡盤CKA-70MS-H/CKA-70MS-NC
日本Konsei近藤薄卡盤CKA-70MS-H/CKA-70MS-NC
ハンド＆チャック ロボット周辺機器リスト
チャック
電子カタログ
カタログダウンロード

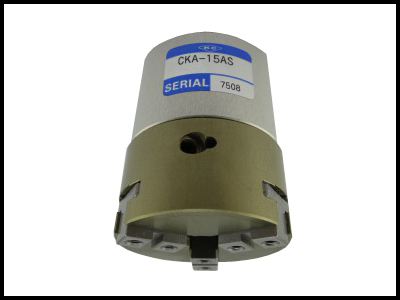

薄型チャック
CKA
軽量コンパクト、ハンドリング用チャックの本格派。
■兼用調整が不要。
爪の動作ストロークが長く、調整が不要です。
■用途に合わせて3タイプ。
3方爪CKAタイプ、2方爪CKBタイプ、4方爪CKDタイプがあります。
■ コンパクトで強力。
ボディはあつかいやすい軽量コンパクト設計で、しかも強力な把持力を発揮します。

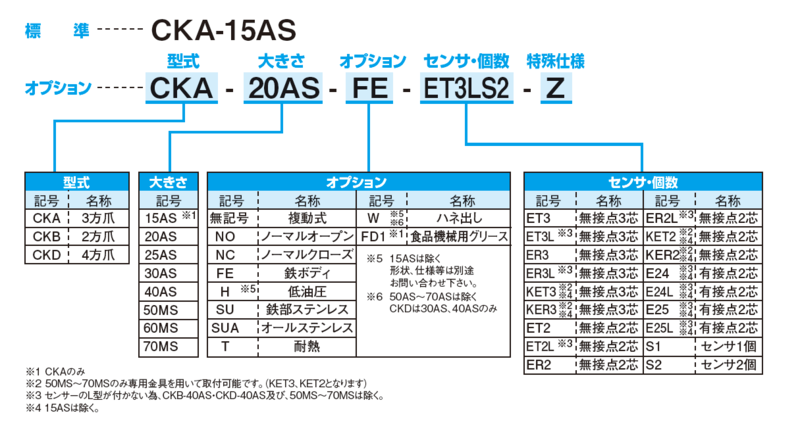

型式表示方法
仕様
| 型式 | CKA-15AS | CKA-20AS | CKA-25AS | CKA-30AS |
|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲溫度 （℃） | 5～60 | |||
| 動作ストローク（mm） | 6 | 5 | 7 | 9 |
| シリンダ徑（mm） | φ16 | φ25 | φ32 | φ40 |
| ロッド徑（mm） | φ9 | φ10 | φ14 | φ18 |
| 內部容積［往復］（cm3／回） | 1.0 | 2.2 | 5.1 | 10.1 |
| 繰り返し精度 （mm） | ±0.03 | |||
| 本體質量 （kg） | 0.11 | 0.25 | 0.42 | 0.61 |
| 型式 | CKA-40AS | CKA-50MS | CKA-60MS | CKA-70MS |
|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲溫度 （℃） | 5～60 | |||
| 動作ストローク（mm） | 20 | 25 | 30 | 38 |
| シリンダ徑（mm） | φ50 | φ63 | φ80 | φ100 |
| ロッド徑（mm） | φ20 | φ20 | φ24 | φ28 |
| 內部容積［往復］（cm3／回） | 36.1 | 76.9 | 148.8 | 294.0 |
| 繰り返し精度 （mm） | ±0.03 | |||
| 本體質量 （kg） | 1.41 | 2.6 | 4.5 | 6.4 |
