日本UNIPULSE尤尼帕斯FC400-DAC-FA控制器FC400-DAC
FC400-DAC-FA
D/Aコンバータ搭載、USBを標準裝備 組込型 インジケータ
| 製品概要 | 仕様 | カタログ / 説明書 / 外観図 / サポートツール / ソフトウェア |
製品概要
FC400-DAC-FAは、FC400の指示値に連動した電圧?電流出力が得られます。
インターフェイスにD/Aコンバータ、RS-485、USBを標準裝備

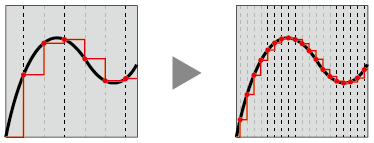

高速サンプリング
2400回/秒の高速A/D変換、高速デジタル処理
*大で1/100000の表示分解能
高速A/D変換により、より速く高精度な計測を?qū)g現

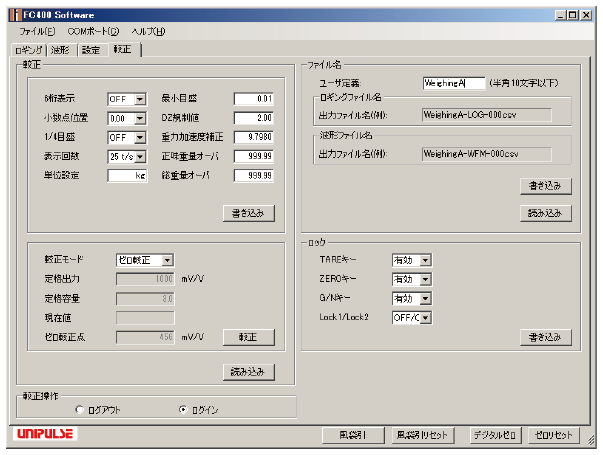

USB専用ソフト(フリーソフト)
USBインターフェイスを介して通信し、
ロギング、グラフ表示、パラメータの設定、較正ができる

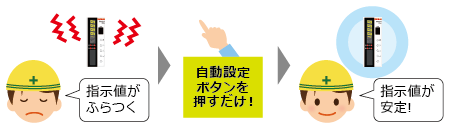

ノイズに強い高機能フィルタ＆自動フィルタ調整機能
各種振動に対応するローパスフィルタ(0.1 ～ 600 Hz)と周期的な振動に効果的な移動平均フィルタ(OFF、2 ～ 999回)の膨大な組合わせから、精度と安定両立できる*適値を自動で探すことができる(ご自身で設定されたい方は、マニュアル調整も可能)
コンパクトサイズ
省スペースで組込に*適
軽量コンパクトな 35 mm DINレールタイプ

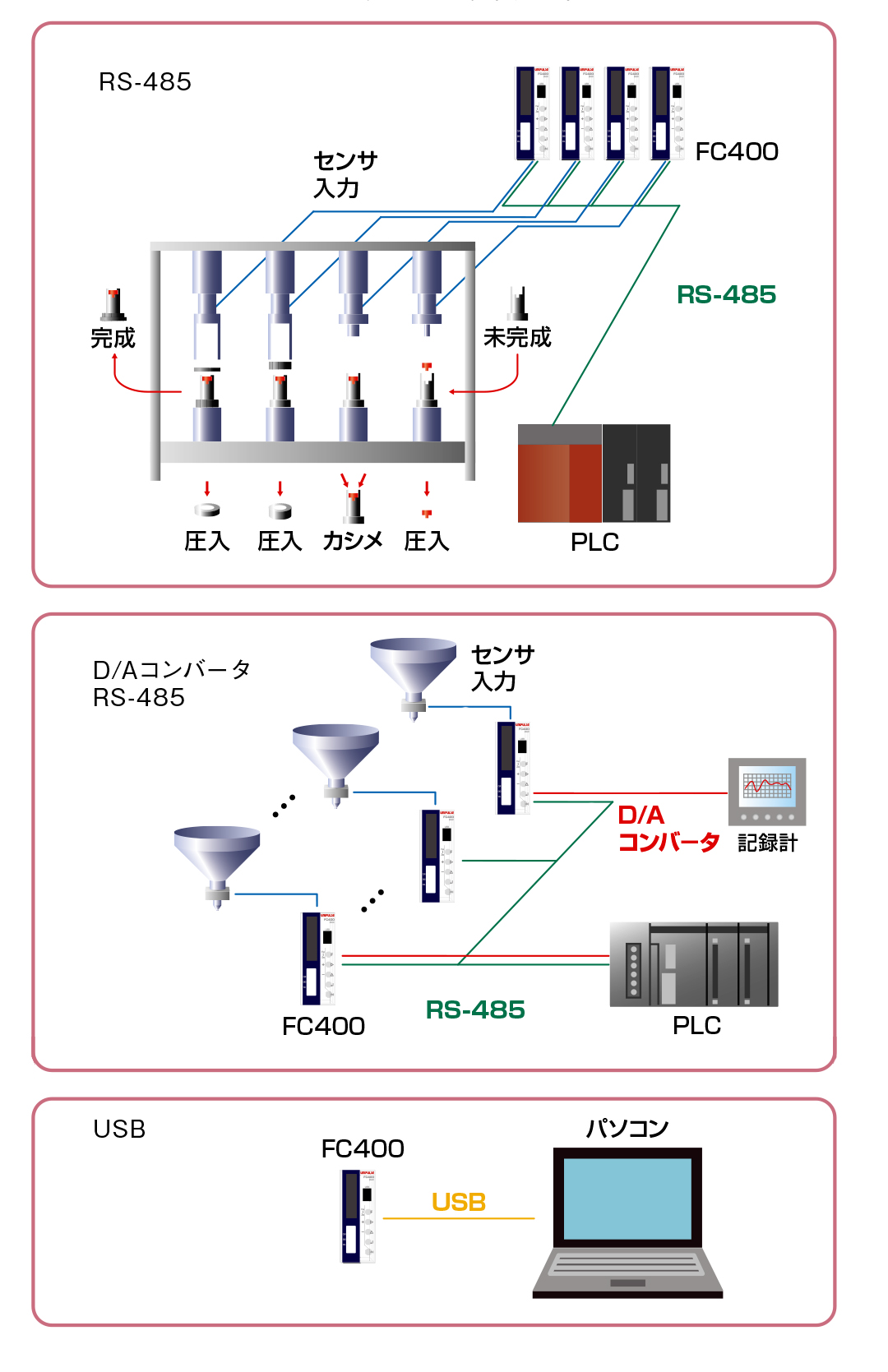

豊富なインターフェイス
デジタルピークホールド、上下限機能
高速現象の変化をすばやく捉え、良否判定が可能
入力換算値表示機能
センサの出力をmV/Vに換算した表示が可能
トラブル時の故障ブロックの切り分けに便利
6桁表示も可能
24 bitのA/D変換器を活かした6桁表示が可能
等価入力較正機能
センサの定格出力値を入力するだけで
実負荷によらない較正が可能
FC400-DAC-FAを特集した過去のメールマガジンはこちら
仕様
アナログ部｜表示部｜ホールド機能｜外部信號｜インターフェイス｜一般性能｜
付屬品｜別売品
| アナログ部 | |
| 印加電圧 | DC 5 V±5% 出力電流：90 mA 以下 DC 2.5 V±5% 出力電流：45 mA 以下（設定により切換可） レシオメトリック方式(350 Ω系ロードセル6ケまで並列接続できる） |
|---|---|
| 信號入力範囲 | -3.9 ～ +3.9 mV/V |
| ゼロ調整範囲 | デジタル演算による自動調整方式 -3.0 ～ +3.0 mV/V |
| ゲイン調整範囲 | デジタル演算による自動調整方式 0.01 ～ 3.8 mV/V |
| *小入力感度 | 0.15 μV/count |
| 精度 | 非直線性 0.01% FS 以內 ゼロドリフト 0.0002% FS/℃ typ.（印加電圧5 V, 3 mV/V 較正時） ゲインドリフト 1 ppm/℃ typ. |
| フィルタ | デジタルローパスフィルタ 可変：0.1 ～ 600 Hz 移動平均フィルタ：OFF, 2 ～ 999回 |
| A/D変換器 | 速度：2400回/秒 変換分解能：24 bit（バイナリ） |
| 表示部 | |
| 表示器 | 字高：8 mm 7セグメント緑色LEDによる數字表示 |
|---|---|
| 表示値 | *大6桁 |
| 表示回?cái)?shù) | 1、3、6、13、25回 |
| ホールド機能 | |
| ホールド | サンプル ピーク ボトム ピーク＆ボトム 平均値 |
|---|---|
| 外部信號 | |
| 外部出力信號(5點) | 各制御出力は設定により選択可能 トランジスタのオープンコレクタ出力 Vceo = 30 V、 Ic = 50 mA |
|---|---|
| 外部入力信號(3點) | 各制御入力は設定により選択可能 接點(リレー、スイッチなど）または無接點（トランジスタ、フォトカプラなど） COM端子と短絡したときをONとする 外部電源DC 24 Vをご用意ください。 |
| インターフェイス | |
| DAC | D/Aコンバータインターフェイス（電圧出力?電流出力） |
|---|---|
| 485 | RS-485コミュニケーションインターフェイス（Modbus-RTU、UNIフォーマット選択） |
| USB | USBインターフェイス |
| 一般性能 | |
| 電源電圧 | DC 24 V（±15%） |
|---|---|
| 消費電力 | 3 W typ. |
| 使用條件 | 溫度…使用溫度範囲 -10℃ ～ ＋50℃ 保存溫度範囲 －20℃ ～ ＋85℃ 濕度…85% RH 以下(結露不可) |
| 外形寸法 | 34(W)×88(H)×91(D) mm (突起部含まず) |
| 重量 | 約 210 g |
| CEマーキング適合 | EMC指令 EN61326-1 |
| 付屬品 | |
| クイックリファレンス | 2 |
|---|---|
| ジャンパー線 | 2 |
| ミニドライバ | 1 |
| 各種入出力コネクタ | 3 |
| 別売品 | |
| CA81-USB | USBケーブル（A-miniBタイプ） 1.8 m |
|---|---|
| CN87 | 外部入出力用10pコネクタ（付屬品と同じ） |
| CN85 | 電源/センサ/RS-485（SIF）用13pコネクタ（付屬品と同じ） |
| CN86 | D/Aコンバータ用3pコネクタ（RS-232Cコネクタと共通）（付屬品と同じ） |
LED、蛍光表示管、液晶ディスプレイなどの表示機器は、製造の工程やロットによって微妙な色調のバラツキが生じる恐れがあります。予めご了承ください。
ダウンロード
製品カタログ（PDF） | FC400-FAシリーズカタログ(2 MB) | 日 | 英 | |
|---|---|---|---|---|
取扱説明書（PDF） | FC400-DAC-FAマニュアル(3 MB) | 日 | 英 | |
| FC400-DAC-FA quickマニュアル(418 KB) | 日 | 英 | ||
| FC400-DAC-FA quick(setting value)マニュアル(351 KB) | 日 | 英 | ||
2D | DXF | FC400-DAC外観図_DXF(256 KB) | 日 | |
| FC400-DAC外観図_PDF(95 KB) | 日 | |||
3D | STEP | FC400-DAC外観図_STEP(3 MB) | 日 | |
サポートツール | ||||
ソフトウェア | FC400-FA用USB専用ソフト | 日 | ||
取扱説明書、製品外観図、サポートツール、ソフトウェアについては、ユーザー登録のうえ、ダウンロードしてください。
PDF形式のファイル閲覧には、adobe社のAcrobat Readerをインストールする必要があります。
