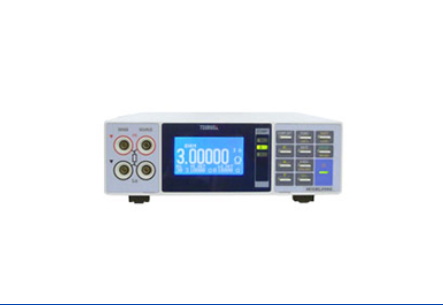

日本鶴賀電機TSURUGA電阻表356G-H/356H
發布時間：2024-08-30
日本鶴賀電機TSURUGA電阻表356G-H/356H
MODEL 356G-H
抵抗測定5レンジ 30mΩ/300mΩ/3Ω/30Ω/300Ω
30mΩレンジは 測定電流1A、分解能0.1μΩ
30パターンのプログラムメモリ機能付
RS-232C、測定値平均演算機能付
視認性に優れた BlueBack-LCD 採用
主な仕様
形名
| 356G | - | □ | - | □ | - | H |
| ① | ② |
①データ出力
| 記號 | 仕様 |
|---|---|
| X | RS-232C出力、USB(標準) |
| 03 | BCDデータ出力付(TTLレベル)＋RS-232C出力、USB |
| 04 | BCDデータ出力付(オープンコレクタ)＋RS-232C出力、USB |
| 06 | RS-485付＋RS-232C出力、USB |
②オプション
| 記號 | 仕様 |
|---|---|
| X | なし |
| 03 | アナログ出力付 |
測定範囲
抵抗測定
| サンプリング周期：SLOW、MEDIUM (*大表示6桁) | |||||
|---|---|---|---|---|---|
| 測定レンジ | 30mΩ | 300mΩ | 3Ω | 30Ω | 300Ω |
| 分解能 | 0.1μΩ | 1μΩ | 10μΩ | 100μΩ | 1mΩ |
| 測定電流 | DC1A | DC100mA | DC10mA | ||
| 測定*大印加電圧 | 30mV | 300mV | 3V | ||
| 確度 | ± (0.1% of rdg.+ 30digit) | ± (0.08% of rdg.+ 25digit) | |||
| 溫度係數 | ± (0.01% of rdg.+ 3digit)/℃ | ||||
| 開放端子電圧 | DC6V Max. | ||||
※確度：23℃±5℃、45～75%RHの狀態で規定
※サンプリングがMEDIUMの時は、確度に3digitを加算
| サンプリング周期：FAST (*大表示5桁) | |||||
|---|---|---|---|---|---|
| 測定レンジ | 30mΩ | 300mΩ | 3Ω | 30Ω | 300Ω |
| 分解能 | 1μΩ | 10μΩ | 100μΩ | 1mΩ | 10mΩ |
| 測定電流 | DC1A | DC100mA | DC10mA | ||
| 測定*大印加電圧 | 30mV | 300mV | 3V | ||
| 確度 | ± (0.2% of rdg.+ 10digit) | ||||
| 溫度係數 | ± (0.02% of rdg.+ 1digit)/℃ | ||||
| 開放端子電圧 | DC6V Max. | ||||
※確度：23℃±5℃、45～75%RHの狀態で規定
溫度測定
| サンプリング周期：5回/秒 | |
|---|---|
| 測定レンジ | -19.9～199.9℃ |
| 分解能 | 0.1℃ |
| 測定電流 | 約1mA |
| 確度 | ±(0.2% of rdg.+ 0.2℃) |
| 溫度係數 | ± (0.02% of rdg.+ 0.02℃)/℃ |
| センサ | Pt100Ω 3線式(専用測溫センサ 5803-11-H) |
※確度：23℃±5℃、45～75%RHの狀態で規定
仕様
| 測定方法 | 直流4端子法 |
| *大許容印加電圧 | 全レンジ 50V DC |
| 表示 | LCD (ブルーバック) 抵抗測定：350000または35000 溫度測定：199.9（負符號付） ゼロサプレス機能付 |
| オーバー表示 | OVER |
| サンプリング周期 | SLOW：5回/秒MEDIUM：20回/秒FAST：80回/秒 |
| 応答速度 | SLOW：約500msMEDIUM：約100msFAST：約30ms（純抵抗測定時） |
| アナログ出力 | 表示値300000（または30000）digitに対してDC3Vを出力 負荷抵抗2kΩ以上 変換方式：D/A変換方式 確度：±0.2% of F.S. |
| 絶縁抵抗 | 電源端子/外箱間DC500V 100MΩ以上測定端子/出力端子DC500V 10MΩ以上 |
| 耐電圧 | CONTROL,RS-232C,USB /外箱間 AC 500V 1分間電源端子/外箱間 AC2000V 1分間 |
| パラメータ保持 | EEPROMにより電源をOFFしても保持 |
| 供給電源 | AC100～240V（50/60Hz） |
| 消費電力 | AC100V時 約24VA AC200V時 約27VA |
| 動作周囲溫度 | 0～40℃ |
| 保存溫度 | -20～70℃ |
| 質量 | 約2.8kg |
| 外形寸法 | 205(W)×65(H)×300(D)mm（突起物含まず） |
| 付屬品 | 電源ヒューズ1本電源コード1個制御入力コネクタ1個ユーティリティソフト1枚USBケーブル1本取扱説明書1部 |
| オプション | |
|---|---|
| ケルビンクリップ5811-21C測溫センサ5803-11-H | |
