日本Sohgohkeiso轉角測功機TR60TS/TR60BE-P/TR60BC-P
| ハンドル操舵角力計Steering Torque/Angle Meter | |
 | |
| ■外観 | ■機能◇トルク検出部受感部に発生するねじりせん斷応力をひずみゲージにより検出します。ひずみゲージは電気信號を出力し、プリアンプで増幅した後にスリップリング機構を経て外部に出力し表示器等にトルク値を表示します?！蠼嵌葪食霾勘酒鳏谓嵌葪食鰴C構は、ロータリーエンコーダを使用し回転角をパルス信號で検出します。その信號を専用の表示器等を使用することにより電気信號に変換され、角度及び角速度を表示します?！鰳嬙臁螗互飑`ションアダプタ及び、リテイニングナット本器は、実車またはベンチ等の既存（試験體）のステアリ ングメインシャフトに直接取り付ける構造となっております。セレーション部がフランジ式で交換できる構造となっているためステアリングメインシャフト?自動車の車種メーカが異なってもセレーションアダプタ及び、リテイニングナットを交換する事により本器を取り付ける事が可能となっております。（２種類目以降：オプション） |
| ■特徴ハンドル操舵角力計はステアリングホイールにトルク検出機構 ?角度検出機構を組込むことにより停止中及び走行中のハンドル操舵トルク、角度、角速度を検出するための電気信號 ?パルス信號を外部に出力する計測器です。 ■仕様 | |
| ◇トルク検出部 | ◇角度検出部 |
| 定格容量20N?m，50N?m，100N?m出力電圧1mV/V程度非直線性0.3％R.O.以內ヒステリシス0.3％R.O.以內繰り返し性0.1％R.O.以內入力抵抗700Ω±1％出力抵抗700Ω±1％絶縁抵抗500MΩ以上許容過負荷150％許容印加電圧15V初期不平衡電圧±0.25mV/V以內許容溫度範囲-20℃～+80℃零點の溫度影響0.05%R.O./℃出力の溫度影響0.05%R.O./℃ ◇プリアンプ（トルク検出用） 入力ひずみゲージ式トルク検出器出力2V/定格トルク非直線性0.05％R.O./℃応答周波數1kHz溫度ドリフト0.05％R.O./℃印加電圧DC12V～15V | 検出方法ロータリーエンコーダ使用出力パルス9000Ｐ／Ｒ出力相A相 B相?。╖相）出力形態(tài)矩形波 オープンコレクタ電源電圧DC5V耐振動耐久55Hz，複振幅1.5mmX,Y,Z方向各2時間耐衝撃耐久500m／S2（約50G） X,Y,Z方向各3回使用溫度0℃～+60℃（結露しないこと)保存溫度-20℃～+80℃ ※定格容量は、表示以外の容量も可能です?！隽Ε靴毳箶丹稀⒈硎疽酝猡摔鈮涓赡埭扦??！去毳?角度検出部の記載は、単體の仕様です?！藰?內容は予告なく変更することがあります。 |

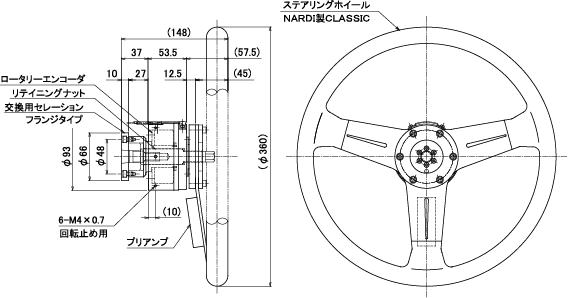

| ■外形寸法 | |
 | |
