日本TSURUGA鶴賀電機電阻測試儀8527
發布時間：2024-08-15
日本TSURUGA鶴賀電機電阻測試儀8527
日本TSURUGA鶴賀電機電阻測試儀8527

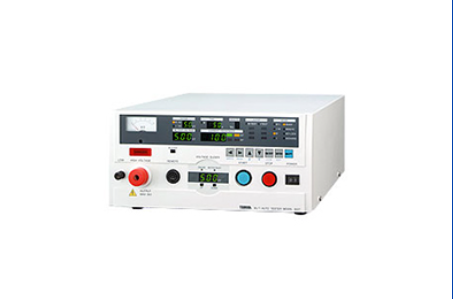

MODEL 8527
耐電圧の試験電圧を外部制御で設定可能
（モータドライブ方式）
試験條件、試験結果をRS-232Cで出力
出力電圧 AC5kV、500VA
JCSS校正対応品（詳しくはこちら）
主な仕様
形名
| 8527 | 自動耐電圧絶縁試験器 |
|---|
耐電圧試験部
| 試験電圧 | |
|---|---|
| 出力電圧 | AC0～5kV |
| 出力容量 | 500VA(5kV、100mA) ただし、出力電流50mA以上は連続30分以內 |
| 波形 | 商用電源波形 |
| 電圧変動率 | 15%以下（無負荷→*大負荷にて） |
| 電圧出力方法 | ゼロクロス投入スイッチ |
| 出力電圧設定 | モータドライブ設定 （手動または外部制御） 詳しくは取扱説明書を參照してください。 |
| 電圧測定 | |
| 整流方式 | 平均値整流実効値表示 |
| アナログ | 目盛：0～5kV |
| 精度階級 | ±5% |
| ディジタル | 表示範囲：0.00～6.00kV 緑色LED 試験中は出力電圧を表示、試験終了時は判定時の電圧値を保持し表示 |
| 測定精度 | ±1.5% of F.S. （但し、F.S.は5kV） |
| 電流測定 | |
| 整流方式 | 平均値整流実効値表示 |
| スケール | 0.01～199.9mA、2レンジ切替 ディジタル表示 緑色LED 試験中は漏れ電流値を表示、試験終了時は判定時の漏れ電流値を保持し表示 |
| 分解能 | 0.01mA(0.1～9.9mA)、0.1mA(10.0～110.0mA) ( )內は上限設定値 |
| 測定確度 | 上限設定値の±(5%+20μA) |
| 試験結果判定 | |
| 判定方式 | 上限アナログ、上限?下限ディジタルコンパレータ |
| 設定範囲 | 上限：0.1～110.0mA（下限設定+1digit以上） 下限：0.0～109.0mA（上限設定-1digit以下） 分解能：0.1mA 下限設定ON/OFF切替機能付 |
| 判定條件 | 上限値＞漏れ電流＞下限値???GOOD上限値≦漏れ電流???HIGH NG下限値≧漏れ電流???LOW NG |
| 試験時間 | |
| 設定範囲 | 0.5～999s（タイマーOFF機能付） |
| 設定分解能 | 0.1s(0.5～99.9s)、1s(100s以上) |
| 時間表示 | タイマーON時：殘時間表示 タイマーOFF時：経過時間表示 |
| 確度 | ±20ms(0.5～99.9s)、±200ms(100s以上) |
絶縁抵抗試験部
| 試験電圧 | |
|---|---|
| 定格測定電圧 | DC500V/1000V 2レンジ切替 （標準以外にDC25V/50V/100V/250Vも製作可） |
| 無負荷電圧 | 定格測定電圧の125%以內 |
| 定格測定電流 | 1mA |
| 短絡電流 | 12mA以下 |
| 表示 | 0.00～2000MΩ 緑色LED 試験中は絶縁抵抗値を表示、試験終了時は判定時の絶縁抵抗値を保持し表示 |
| 測定範囲 および確度 | [定格測定電圧][表示範囲][分解能][確度]DC500VDC1000V0.00～20.00MΩ10kΩ±(2% of rdg.+3digit)18.0～200.0MΩ100kΩ180～2000MΩ1MΩ±(5% of rdg.+3digit)確度：23℃±5℃、45～75%RHの狀態で規定 |
| 試験結果判定 | |
| 判定方式 | 上限?下限ディジタルコンパレータ |
| 設定範囲 | 上限：0.2～2000MΩ（下限設定+1digit以上） 下限：0.1～1999MΩ（上限設定-1digit以下） 分解能：0.1MΩ（0.2～9.9MΩ、但し下限は0.1～9.9MΩ） 1MΩ（10～2000MΩ、但し下限は10～1999MΩ） 上限設定ON/OFF切替機能付 |
| 判定條件 | 上限値＞表示値＞下限値???GOOD上限値≦表示値???HIGH NG下限値≧表示値???LOW NG |
| 試験時間 | |
| 設定範囲 | 0.5～999s （マスクタイム＋0.2s以上、タイマーOFF機能付） |
| 設定分解能 | 0.1s(0.5～99.9s)、1s(100s以上) |
| 時間表示 | 試験中 タイマーON時：殘時間表示 タイマーOFF時：経過時間表示 |
| マスクタイム | |
| 設定時間 | 0.3～50.0s（試験時間 -0.2s以下） |
| 確度 | ±20ms（0.5～99.9s）、±200ms(100s以上) |
| 放電機能 | |
| 絶縁抵抗試験終了後に被試験品に充電された電荷を放電 （OFF機能付） | |
データ出力
| 電圧モニタ出力???耐電圧試験の出力電圧のモニタ用出力 | |
| モニタ出力 | DC0～5V(AC0～5kVに対して) |
| 許容差 | ±1.5% of F.S. |
| RS-232C出力???試験條件の設定および試験結果のデータ出力 ※ユーティリティソフト（別売）有り | |
| コネクタ | D-サブ 9P |
| 伝送方式 | 調歩同期式 |
| 伝送速度 | 9600bps |
| データ長 | 8bit |
| パリティ | なし |
一般仕様
| 供給電源 | AC100V 50/60Hz （AC115/200/220/240V電源も製作可能です。） |
| 電源電圧許容範囲 | AC90～110V |
| 消費電力 | 定格負荷時約650VA無負荷時（待機狀態）約16VA |
| 動作周囲溫度 | 0～40℃ |
| 動作濕度範囲 | 20～80%RH（結露なきこと） |
| 保存溫濕度 | -20～70℃ 90%RH以下（結露なきこと） |
| 耐電圧 | 電源－外箱間 AC1000V 1分 |
| 外形寸法 | 320(W)×150(H)×430(D)mm 突起物含まず |
| 質量 | 約19kg （オプションの標準外電源電圧の場合は、約5.5kg増加） |
| 付屬品 | 高圧ケーブル2m1組アース線3m1本電源コード2.5m1本REMOTE I/Oプラグ1個ヒューズ10A1本取扱説明書1部 |
| オプション | |
|---|---|
| リモートコントロールボックス5858-07両手リモートコントロールボックス5858-07Wフットスイッチ5858-04リレーユニット 5858-08ラック取付金具 5871-03-015RS-232Cケーブル 5881-11-018ユーティリティーソフト（RS-232C） 5890-02 | |
