日本TSURUGA鶴賀電機電阻測試儀8505
發(fā)布時間：2024-08-15

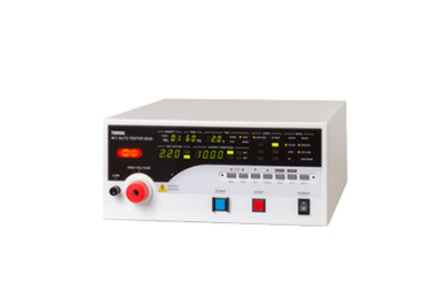

日本TSURUGA鶴賀電機電阻測試儀8505
MODEL 850A
耐電圧試験 AC5kV(500VA)、絶縁抵抗試験 DC500/1000V
耐電圧試験電圧は、上昇?下降時間の設定機能付
インタフェースはリモートI/OとRS-232Cを裝備
見やすく、操作しやすいカラー液晶採用
ユーティリティソフトを用意
JCSS校正対応品（詳しくはこちら）
主な仕様
形名
| 850A | 自動耐電圧絶縁試験器 |
|---|
耐電圧試験部
| 試験電圧 | |
|---|---|
| 出力電圧 | AC 0.20～5.00kV(50/60Hz切替可) |
| 出力容量 | 500VA(5kV、100mA) *大電流出力の連続印加時間1分以內 |
| 波形 | 正弦波(歪み率5%以下、無負荷時) |
| 電源周波數 | 50/60Hz |
| 電圧変動率 | 15%以下（*大定格→無負荷：抵抗負荷において） |
| 電圧印加方法 | ゼロクロススイッチ |
| 試験電圧設定 | 設定範囲0～5.5kV (設定分解能0.01kV) |
| 試験電圧設定確度 | 設定値の±(2% + 20V) 無負荷時 |
| 電圧測定 | |
| 整流方式 | 平均値整流実効値表示 |
| ディジタル表示 | 試験中は印加電圧を表示、試験終了時、試験終了時點の電圧値を保持 |
| 測定確度 | ±(0.5% of F.S. + 10V) |
| 電流測定 | |
| 整流方式 | 平均値整流実効値表示 |
| ディジタル表示 | 測定範囲 0.00～99.99mA 試験中は漏れ電流を表示、試験終了時、試験終了時點の電流値を保持 |
| 判定方式 | 上限：ディジタルコンパレータ、アナログコンパレータ(100mA超の電流検出) 下限：ディジタルコンパレータ |
| 設定範囲 | 上限：0.05～99.99mA 下限：0.01～50.00mAおよびOFF 分解能：0.01mA |
| 判定條件 | 上限設定≧漏れ電流≧下限設定???GOOD上限設定＜漏れ電流???HIGH NG下限設定＞漏れ電流???LOW NG |
| 試験時間 | |
| 設定範囲 | 0.2秒～99分59.9秒およびOFF(連続) |
| 設定分解能 | 0.1秒 |
| 時間表示 | 試験中タイマーON時/殘時間表示タイマーOFF時/経過時間表示試験終了時(待機時)/設定値表示 |
| 設定確度 | 設定値の±(0.1%+20ms) |
| 上昇時間(ライズタイム RISE) | |
| 機能 | 設定時間で試験電圧までリニアに上昇 |
| 設定範囲 | 0.1秒～1分59.9秒およびOFF 設定分解能 0.1秒 |
| 設定確度 | 設定値の±(0.1%+20ms) |
| 下降時間(フォールタイム FALL) | |
| 機能 | 設定時間で試験電圧から0Vまでリニアに下降 |
| 設定範囲 | 0.1秒～1分59.9秒およびOFF 設定分解能 0.1秒 |
| 設定確度 | 設定値の±(0.1%+20ms) |
絶縁抵抗試験部
| 試験電圧 | |
|---|---|
| 定格測定電圧 | DC 500V/1000V |
| 開放電圧 | 定格測定電圧の125%以內 |
| 定格測定電流 | 1mA |
| 短絡電流 | 15mA以下 |
| 表示 | 0～9990MΩ ゼロサプレス オートレンジ 試験中は絶縁抵抗値を表示、試験終了時は終了時點の抵抗値を保持 |
| 試験結果判定 | |
| 判定方式 | 上限?下限ディジタルコンパレータ |
| 設定範囲 | 0.01～99.99MΩ/ 0.1～999.9MΩ/ 1～9999MΩ |
| 判定條件 | 上限設定≧絶縁抵抗値≧下限設定???GOOD上限設定＜絶縁抵抗値???HIGH NG下限設定＞絶縁抵抗値???LOW NG |
| 試験時間 | |
| 設定範囲 | 0.2～99分59.9秒/OFF 設定分解能 0.1秒 |
| 設定確度 | 設定値の±(0.1%+20ms) 試験中は殘時間を表示、試験終了時(待機時)は設定値を表示 |
| 応答速度 | 表示応答および判定時間(中央値にて) オートレンジ 0.4秒 固定レンジ 0.2秒 |
| マスクタイム | |
| 設定範囲 | 0.1秒～1分59.9秒 設定分解能 0.1秒 マスクタイム＜試験時間 |
| 設定確度 | 設定値の±(0.1%+20ms) |
| 放電機能 | |
| 被試験品に充電された電荷を放電 | |
インタフェース
| RS-232C ※ユーティリティソフト(別売)有り | |
| 機能 | 試験條件の設定および試験結果データの出力 |
| コネクタ | D-Sub 9P |
| 伝送方式 | 調歩同期方式 |
| 伝送速度 | 9600/ 19200/ 38400 bps |
| データ長 | 8bit |
| パリティ | なし/偶數/奇數 |
仕様
| 供給電源 | AC100～240V 50/60Hz |
| 電源電圧許容範囲 | AC90～250V |
| 消費電力 | AC100V待機時約70VA/*大負荷時約730VAAC200V待機時約135VA/*大負荷時約750VA |
| 動作周囲溫度 | 0～40℃ |
| 動作濕度範囲 | 20～80%RH（結露なきこと） |
| 保存溫度 | -20～70℃ |
| 耐電圧 | 電源－外箱間 AC1350V 1分間 |
| 外形寸法 | 320(W)×150(H)×430(D) (突起物含まず) |
| 質量 | 約18kg |
| 付屬品 | 高圧ケーブル2m1組アース線3m1本電源コード2.5m1本REMOTE I/Oプラグ1個取扱説明書1部 (CD) |
| オプション | |
| RS-232Cケーブル 5881-11-018ユーティリティーソフト（RS-232C） 5890-18 | |
