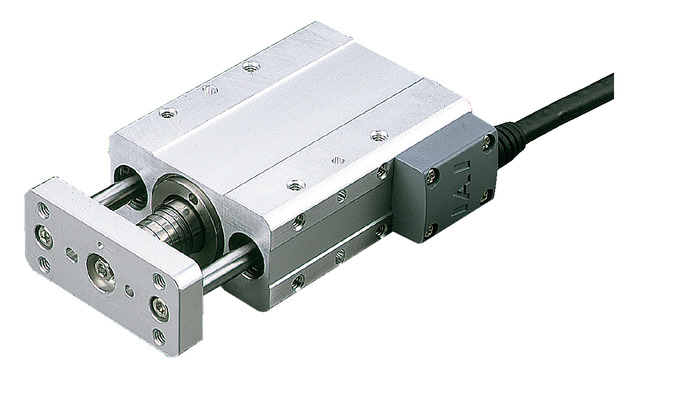

日本IAI模組RCA2-GD3NA-I-10-2-30-A1-X08
日本IAI模組RCA2-GD3NA-I-10-2-30-A1-X08
RCA2-GD3NA
カタログPDF
2次元CAD図面
資料請求
取扱説明書PDF
パラメトリックCAD図面
メインスペック
| 項目 | 內容 |
|---|
| 送りねじ種類 | ボールねじ | すべりねじ |
| リード | リード（mm） | 4 | 2 | 1 | 4 | 2 | 1 |
| 水平 | 可搬質量 | *大可搬質量（kg） | 0.75 | 1.5 | 3 | 0.25 | 0.5 | 1 |
| 速度/加減速度 | *高速度（mm/s） | 200 | 100 | 50 | 200 | 100 | 50 |
| 定格加減速度（G） | 0.3 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 |
| *高加減速度（G） | 0.3 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 |
| 垂直 | 可搬質量 | *大可搬質量（kg） | 0.25 | 0.5 | 1 | 0.125 | 0.25 | 0.5 |
| 速度/加減速度 | *高速度（mm/s） | 200 | 100 | 50 | 200 | 100 | 50 |
| 定格加減速度（G） | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| *高加減速度（G） | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| 推力 | 定格推力（N） | 42.7 | 85.5 | 170.9 | 25.1 | 50.3 | 100.5 |
| ブレーキ | ブレーキ仕様 | 無勵磁作動電磁ブレーキ |
| ブレーキ保持力（kgf） | 0.25 | 0.5 | 1 | 0.125 | 0.25 | 0.5 |
| ストローク | *小ストローク（mm） | 30 | 30 | 30 | 30 | 30 | 30 |
| *大ストローク（mm） | 50 | 50 | 50 | 50 | 50 | 50 |
| ストロークピッチ（mm） | 20 | 20 | 20 | 20 | 20 | 20 |
ストロークと*高速度
（単位はmm/s）
ストローク
リード | 30
（mm） | 50
（mm） |
|---|
| ボールねじ | 4 | 200 |
| 2 | 100 |
| 1 | 50 |
| すべりねじ | 4 | 200 |
| 2 | 100 |
| 1 | 50 |
