日本歐姆龍溫控器E5EC-CC2ASM-005
發布時間：2024-07-02
E5EC / E5EC-B
溫度調節器（デジタル調節計）
48×96mmサイズ。大きな白色PV表示で見やすく視認性を向上。選定から操作、設定まで使いやすさを追求。入出力點數などの機能?性能も充実。対応アプリケーションの幅がUP。E5EC-Bは制御盤の価値を高める"Value Design for Panel"対応。

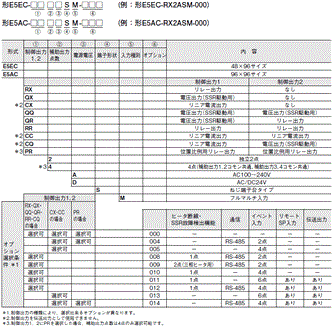

形式基準
ねじ端子臺タイプ
加熱?冷卻制御について
加熱?冷卻制御機能を使用する場合
①制御出力の割付について
制御出力２がない場合：補助出力を制御出力（冷卻側）として使用します。
制御出力２がある場合：制御出力2點を、各々加熱側、冷卻側に使用します。
?。à嗓沥椁訜醾?cè)、冷卻側でもかまいません。）
②制御について
PID制御を行う場合、加熱側PID、冷卻側PIDそれぞれ獨立で設定いただけます。
加熱側と冷卻側で応答特性の異なる制御系にも対応可能です。
形式一覧
| 形式 | 形式 | 形式 | 形式 |
|---|---|---|---|
| 形E5EC-RX2ASM-000 | 形E5EC-CX2DSM-005 | 形E5EC-QR4ASM-008 | 形E5EC-CC4DSM-014 |
| 形E5EC-RX2DSM-000 | 形E5EC-CX2ASM-013 | 形E5EC-QR4DSM-008 | 形E5EC-CQ2ASM-000 |
| 形E5EC-RX2ASM-008 | 形E5EC-CX2DSM-013 | 形E5EC-QR4ASM-009 | 形E5EC-CQ2DSM-000 |
| 形E5EC-RX2DSM-008 | 形E5EC-CX2ASM-014 | 形E5EC-QR4DSM-009 | 形E5EC-CQ2ASM-008 |
| 形E5EC-RX2ASM-009 | 形E5EC-CX2DSM-014 | 形E5EC-QR4ASM-010 | 形E5EC-CQ2DSM-008 |
| 形E5EC-RX2DSM-009 | 形E5EC-CX4ASM-000 | 形E5EC-QR4DSM-010 | 形E5EC-CQ2ASM-009 |
| 形E5EC-RX2ASM-010 | 形E5EC-CX4DSM-000 | 形E5EC-QR4ASM-011 | 形E5EC-CQ2DSM-009 |
| 形E5EC-RX2DSM-010 | 形E5EC-CX4ASM-004 | 形E5EC-QR4DSM-011 | 形E5EC-CQ2ASM-010 |
| 形E5EC-RX2ASM-011 | 形E5EC-CX4DSM-004 | 形E5EC-QR4ASM-012 | 形E5EC-CQ2DSM-010 |
| 形E5EC-RX2DSM-011 | 形E5EC-CX4ASM-005 | 形E5EC-QR4DSM-012 | 形E5EC-CQ2ASM-011 |
| 形E5EC-RX2ASM-012 | 形E5EC-CX4DSM-005 | 形E5EC-RR2ASM-000 | 形E5EC-CQ2DSM-011 |
| 形E5EC-RX2DSM-012 | 形E5EC-CX4ASM-013 | 形E5EC-RR2DSM-000 | 形E5EC-CQ2ASM-012 |
| 形E5EC-RX4ASM-000 | 形E5EC-CX4DSM-013 | 形E5EC-RR2ASM-008 | 形E5EC-CQ2DSM-012 |
| 形E5EC-RX4DSM-000 | 形E5EC-CX4ASM-014 | 形E5EC-RR2DSM-008 | 形E5EC-CQ4ASM-000 |
| 形E5EC-RX4ASM-008 | 形E5EC-CX4DSM-014 | 形E5EC-RR2ASM-009 | 形E5EC-CQ4DSM-000 |
| 形E5EC-RX4DSM-008 | 形E5EC-QQ2ASM-000 | 形E5EC-RR2DSM-009 | 形E5EC-CQ4ASM-008 |
| 形E5EC-RX4ASM-009 | 形E5EC-QQ2DSM-000 | 形E5EC-RR2ASM-010 | 形E5EC-CQ4DSM-008 |
| 形E5EC-RX4DSM-009 | 形E5EC-QQ2ASM-008 | 形E5EC-RR2DSM-010 | 形E5EC-CQ4ASM-009 |
| 形E5EC-RX4ASM-010 | 形E5EC-QQ2DSM-008 | 形E5EC-RR2ASM-011 | 形E5EC-CQ4DSM-009 |
| 形E5EC-RX4DSM-010 | 形E5EC-QQ2ASM-009 | 形E5EC-RR2DSM-011 | 形E5EC-CQ4ASM-010 |
| 形E5EC-RX4ASM-011 | 形E5EC-QQ2DSM-009 | 形E5EC-RR2ASM-012 | 形E5EC-CQ4DSM-010 |
| 形E5EC-RX4DSM-011 | 形E5EC-QQ2ASM-010 | 形E5EC-RR2DSM-012 | 形E5EC-CQ4ASM-011 |
| 形E5EC-RX4ASM-012 | 形E5EC-QQ2DSM-010 | 形E5EC-RR4ASM-000 | 形E5EC-CQ4DSM-011 |
| 形E5EC-RX4DSM-012 | 形E5EC-QQ2ASM-011 | 形E5EC-RR4DSM-000 | 形E5EC-CQ4ASM-012 |
| 形E5EC-QX2ASM-000 | 形E5EC-QQ2DSM-011 | 形E5EC-RR4ASM-008 | 形E5EC-CQ4DSM-012 |
| 形E5EC-QX2DSM-000 | 形E5EC-QQ2ASM-012 | 形E5EC-RR4DSM-008 | 形E5EC-PR4ASM-000 |
| 形E5EC-QX2ASM-008 | 形E5EC-QQ2DSM-012 | 形E5EC-RR4ASM-009 | 形E5EC-PR4ASM-004 |
| 形E5EC-QX2DSM-008 | 形E5EC-QQ4ASM-000 | 形E5EC-RR4DSM-009 | 形E5EC-PR4ASM-014 |
| 形E5EC-QX2ASM-009 | 形E5EC-QQ4DSM-000 | 形E5EC-RR4ASM-010 | 形E5EC-PR4DSM-000 |
| 形E5EC-QX2DSM-009 | 形E5EC-QQ4ASM-008 | 形E5EC-RR4DSM-010 | 形E5EC-PR4DSM-004 |
| 形E5EC-QX2ASM-010 | 形E5EC-QQ4DSM-008 | 形E5EC-RR4ASM-011 | 形E5EC-PR4DSM-014 |
| 形E5EC-QX2DSM-010 | 形E5EC-QQ4ASM-009 | 形E5EC-RR4DSM-011 | |
| 形E5EC-QX2ASM-011 | 形E5EC-QQ4DSM-009 | 形E5EC-RR4ASM-012 | |
| 形E5EC-QX2DSM-011 | 形E5EC-QQ4ASM-010 | 形E5EC-RR4DSM-012 | |
| 形E5EC-QX2ASM-012 | 形E5EC-QQ4DSM-010 | 形E5EC-CC2ASM-000 | |
| 形E5EC-QX2DSM-012 | 形E5EC-QQ4ASM-011 | 形E5EC-CC2DSM-000 | |
| 形E5EC-QX4ASM-000 | 形E5EC-QQ4DSM-011 | 形E5EC-CC2ASM-004 | |
| 形E5EC-QX4DSM-000 | 形E5EC-QQ4ASM-012 | 形E5EC-CC2DSM-004 | |
| 形E5EC-QX4ASM-008 | 形E5EC-QQ4DSM-012 | 形E5EC-CC2ASM-005 | |
| 形E5EC-QX4DSM-008 | 形E5EC-QR2ASM-000 | 形E5EC-CC2DSM-005 | |
| 形E5EC-QX4ASM-009 | 形E5EC-QR2DSM-000 | 形E5EC-CC2ASM-013 | |
| 形E5EC-QX4DSM-009 | 形E5EC-QR2ASM-008 | 形E5EC-CC2DSM-013 | |
| 形E5EC-QX4ASM-010 | 形E5EC-QR2DSM-008 | 形E5EC-CC2ASM-014 | |
| 形E5EC-QX4DSM-010 | 形E5EC-QR2ASM-009 | 形E5EC-CC2DSM-014 | |
| 形E5EC-QX4ASM-011 | 形E5EC-QR2DSM-009 | 形E5EC-CC4ASM-000 | |
| 形E5EC-QX4DSM-011 | 形E5EC-QR2ASM-010 | 形E5EC-CC4DSM-000 | |
| 形E5EC-QX4ASM-012 | 形E5EC-QR2DSM-010 | 形E5EC-CC4ASM-004 | |
| 形E5EC-QX4DSM-012 | 形E5EC-QR2ASM-011 | 形E5EC-CC4DSM-004 | |
| 形E5EC-CX2ASM-000 | 形E5EC-QR2DSM-011 | 形E5EC-CC4ASM-005 | |
| 形E5EC-CX2DSM-000 | 形E5EC-QR2ASM-012 | 形E5EC-CC4DSM-005 | |
| 形E5EC-CX2ASM-004 | 形E5EC-QR2DSM-012 | 形E5EC-CC4ASM-013 | |
| 形E5EC-CX2DSM-004 | 形E5EC-QR4ASM-000 | 形E5EC-CC4DSM-013 | |
| 形E5EC-CX2ASM-005 | 形E5EC-QR4DSM-000 | 形E5EC-CC4ASM-014 |
形式基準
プッシュインPlus端子臺タイプ
加熱?冷卻制御について
加熱?冷卻制御機能を使用する場合
①制御出力の割付について
補助出力を制御出力（冷卻側）として使用します。
②制御について
PID制御を行う場合、加熱側PID、冷卻側PIDそれぞれ獨立で設定いただけます。
加熱側と冷卻側で応答特性の異なる制御系にも対応可能です。
形式一覧
| 形式 | 形式 |
|---|---|
| 形E5EC-RX2ABM-000 | 形E5EC-QX2ABM-011 |
| 形E5EC-RX2DBM-000 | 形E5EC-QX2DBM-011 |
| 形E5EC-RX2ABM-008 | 形E5EC-QX4ABM-000 |
| 形E5EC-RX2DBM-008 | 形E5EC-QX4DBM-000 |
| 形E5EC-RX2ABM-010 | 形E5EC-QX4ABM-008 |
| 形E5EC-RX2DBM-010 | 形E5EC-QX4DBM-008 |
| 形E5EC-RX2ABM-011 | 形E5EC-QX4ABM-010 |
| 形E5EC-RX2DBM-011 | 形E5EC-QX4DBM-010 |
| 形E5EC-RX4ABM-000 | 形E5EC-QX4ABM-011 |
| 形E5EC-RX4DBM-000 | 形E5EC-QX4DBM-011 |
| 形E5EC-RX4ABM-008 | 形E5EC-CX2ABM-000 |
| 形E5EC-RX4DBM-008 | 形E5EC-CX2DBM-000 |
| 形E5EC-RX4ABM-010 | 形E5EC-CX2ABM-004 |
| 形E5EC-RX4DBM-010 | 形E5EC-CX2DBM-004 |
| 形E5EC-RX4ABM-011 | 形E5EC-CX2ABM-014 |
| 形E5EC-RX4DBM-011 | 形E5EC-CX2DBM-014 |
| 形E5EC-QX2ABM-000 | 形E5EC-CX4ABM-000 |
| 形E5EC-QX2DBM-000 | 形E5EC-CX4DBM-000 |
| 形E5EC-QX2ABM-008 | 形E5EC-CX4ABM-004 |
| 形E5EC-QX2DBM-008 | 形E5EC-CX4DBM-004 |
| 形E5EC-QX2ABM-010 | 形E5EC-CX4ABM-014 |
| 形E5EC-QX2DBM-010 | 形E5EC-CX4DBM-014 |
オプション（別売）
USB-シリアル変換ケーブル
| 形式 |
|---|
| 形E58-CIFQ2 |
変換ケーブル
| 形式 |
|---|
| 形E58-CIFQ2-E |
注. 必ず形E58-CIFQ2とセットでご使用ください。
前面設定ツール用ポートを使用する場合に使用します。
端子カバー（形E5EC用）
| 形式 | 備考 |
|---|---|
| 形E53-COV24 | 3ヶ詰め |
防水パッキン
| 形式 |
|---|
| 形Y92S-P9 |
注. 本防水パッキンは本體に付屬しています。
防水カバー
| 形式 |
|---|
| 形Y92A-49N |
前面ポートカバー
| 形式 |
|---|
| 形Y92S-P7 |
注. 本前面ポートカバーは本體に付屬しています。
取り付けアダプタ
| 形式 | 備考 |
|---|---|
| 形Y92F-51 | 2ヶ詰め |
注. 本取り付けアダプタは本體に付屬しています。
電流検出器（CT）
| 穴徑 | 形式 |
|---|---|
| φ5.8 | 形E54-CT1 |
| φ5.8 | 形E54-CT1L＊ |
| φ12.0 | 形E54-CT3 |
| φ12.0 | 形E54-CT3L＊ |
＊リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。
サポートソフトウェア CX-Thermo（CXサーモ）
| 形式 |
|---|
| 形EST2-2C-MV4 |
注. 形E5EC/E5ACは、CX-Thermo Ver.4.5以上で対応しています。
形E5EC-Bは、CX-Thermo Ver.4.65以上で対応しています。
形E5EC-B リニア電流出力タイプは、Ver.4.67以上です。
CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。
情報更新 : 2024/04/01
