日本Onosokki小野脈沖傳感器IP-296
發布時間：2024-06-20
イグニッションパルス検出器
IP-292/IP-296

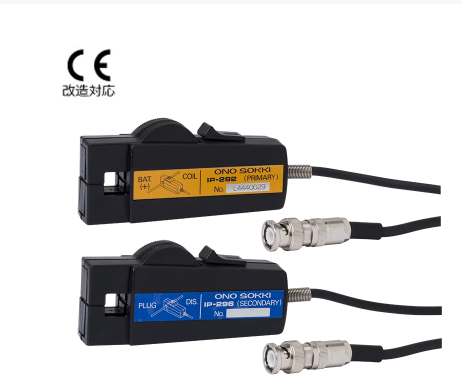

上：IP-292、下：IP-296
ガソリンエンジン回転測定専用に設計された電磁誘導方式を利用した検出器です。
1次側コードまたはハイテンションコードの電流変化がスパークに同期して生じることを利用し、その電流変化に伴って起きる磁界変化をコアの巻線に再び電流変化として生じさせ、さらに電圧に変換させるようにしたものです。
IP-292型は、イグニッション低圧一次側に、IP-296型は高圧二次側コードに挾み込むだけのワンタッチ裝著、取り扱いが非常に簡単です。
當社エンジン回転表示器（AR-7240B、CT-6700、HT-6200、SE-1620、GE-2500、他）と組み合わせて使用します。
特長
イグニッションコードにワンタッチ裝著
エンジンのサイクル數、気筒數を選ばない萬 能型検出器
取り扱いが簡単
測定方法
概略仕様
| 対象エンジン | 2?4サイクルガソリンエンジン |
|---|---|
| 検出方式 | 電磁誘導方式 |
| 検出器取付場所 | IP-292：イグニッションコイル1次側導線 IP-296：イグニッションコイル2次側導線 |
| 出力信號 | パルス信號 |
| 適合表示器 | AR-7240B アナログエンジン回転計 CT-6700 デジタルエンジン回転計 HT-6200 外部センサー入力型デジタルハンドタコメータ SE-1620 ガソリンエンジン回転計（IP-292のみ） FT-2500 アドバンストタコメータ GE-2500 ディーゼルエンジン回転計 |
| 信號ケーブル | 耐熱信號ケーブル（4.9 m）、ケーブル直出し - BNCプラグ |
| 使用溫度範囲 | -40～+120 ℃ |
| 保存溫度範囲 | -50～+120 ℃ |
| 外形寸法 | 102（W）×48（H）×30（D）mm |
| 質量 | 約 280 g |
