日本Konsei近藤氣缸BHG-05AS
發布時間：2024-06-17
ハンド＆チャック ロボット周辺機器リスト
平行ハンド
電子カタログ

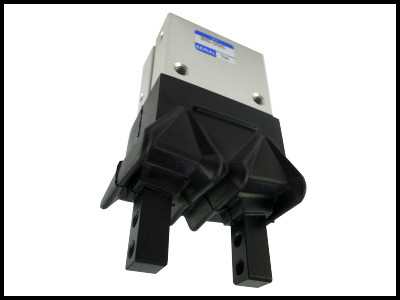

小型クロスローラ平行ハンド
BHG
ゴムカバー付のクロスローラ平行ハンド。
■ゴムカバー付で、耐環境性が向上。
ミストやダストの侵入をゴムカバー裝著により防ぎ耐環境性が向上します。
■クロスローラガイドで高精度、滑らか作動を?qū)g現。
スライド部にクロスローラベアリング保持機構を採用。高精度で滑らかな動きを?qū)g現します。
■コンパクトで高剛性。
スライド部をオーバーラップ、ロング保持機構により、コンパクトで大きなモーメント荷重に耐えられます。
■食品製造工程向け仕様（オプション）。
食品機械用グリース（NSF H1）を使用。
ゴムカバーは水色シリコン系を選択可能。

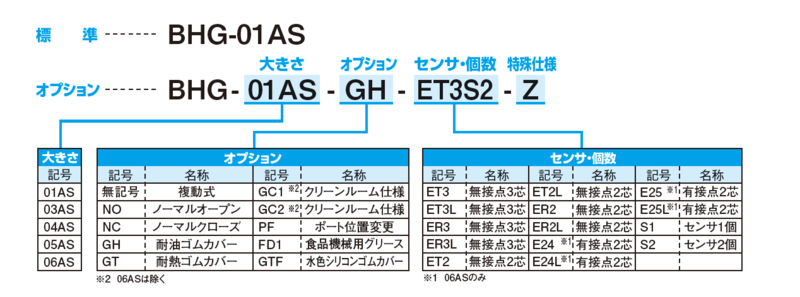

型式表示方法
仕様
| 型式 | BHG-01AS | BHG-03AS | BHG-04AS | BHG-05AS | BHG-06AS | |
|---|---|---|---|---|---|---|
| 駆動源 | エアー 0.1～0.7MPa（NO 、NC仕様は 0.3～0.7MPa） | |||||
| 潤滑 | 無給油またはタービン油1 種（ISOVG32） | |||||
| 周囲溫度 （℃） | 5～60 | |||||
| 動作ストローク（mm） | 5 | 9 | 11 | 15 | 20 | |
| シリンダ徑 | φ12 | φ16 | φ20 | φ25 | φ32 | |
| ロッド徑 | φ6 | φ8 | φ10 | φ12 | φ16 | |
| 內部容積［往復］（cm3／回） | 0.32 | 1.58 | 2.89 | 6.32 | 14.07 | |
| 繰り返し精度 | ±0.01 | |||||
| 本體質量 （kg） | 0.118 | 0.165 | 0.283 | 0.455 | 1.170 | |
ダウンロード
カタログ（仕様書?寸法図）
| 型式規格 | オプション | DXFデータ | STEP、IGESデータ |
|---|---|---|---|
| BHG-01AS | NC：ノーマルクローズ NO：ノーマルオープン PF：ポート位置変更（正面?zhèn)龋?br style="margin: 0px; padding: 0px;"/>GT：耐熱ゴムカバー GH：耐油ゴムカバー GC1：クリーンルーム仕様（材質?グリス?吸引ポート） GC2：クリーンルーム仕様（材質?グリス） |  | |
| BHG-03AS | NC：ノーマルクローズ NO：ノーマルオープン PF：ポート位置変更（正面?zhèn)龋?br style="margin: 0px; padding: 0px;"/>GT：耐熱ゴムカバー GH：耐油ゴムカバー GC1：クリーンルーム仕様（材質?グリス?吸引ポート） GC2：クリーンルーム仕様（材質?グリス） | | |
| BHG-04AS | NC：ノーマルクローズ NO：ノーマルオープン PF：ポート位置変更（正面?zhèn)龋?br style="margin: 0px; padding: 0px;"/>GT：耐熱ゴムカバー GH：耐油ゴムカバー GC1：クリーンルーム仕様（材質?グリス?吸引ポート） GC2：クリーンルーム仕様（材質?グリス） | | |
| BHG-05AS | NC：ノーマルクローズ NO：ノーマルオープン PF：ポート位置変更（正面?zhèn)龋?br style="margin: 0px; padding: 0px;"/>GT：耐熱ゴムカバー GH：耐油ゴムカバー GC1：クリーンルーム仕様（材質?グリス?吸引ポート） GC2：クリーンルーム仕様（材質?グリス） | | |
| BHG-06AS | NC：ノーマルクローズ NO：ノーマルオープン PF：ポート位置変更（正面?zhèn)龋?br style="margin: 0px; padding: 0px;"/>GT：耐熱ゴムカバー GH：耐油ゴムカバー | | |
