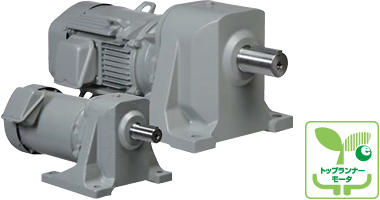

プレミアム効率(IE3)の高いエネルギー消費効率を?qū)g現した省エネモデル
特長
高効率?省エネ

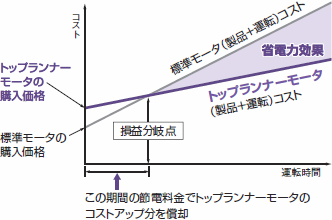

■トップランナーモータの経済性(コスト比較)

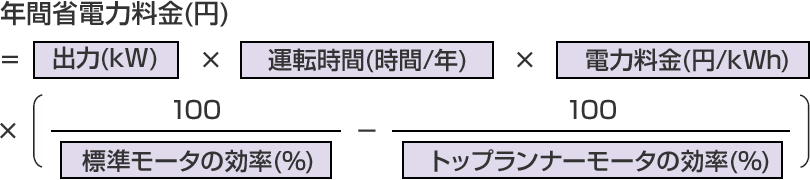

トップランナーモータによる省エネルギー効果は、
上記より求められ、計算式からわかるように、トップランナーモータは運転時間に比例して、
省電力効果が大きくなるので、長時間運転する用途に特におすすめです。

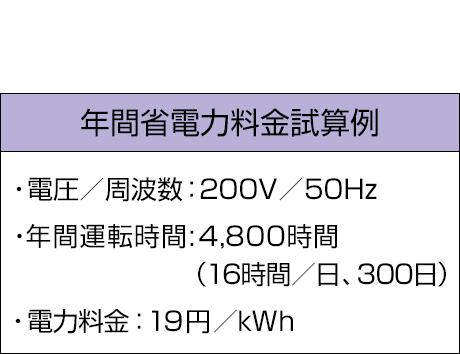

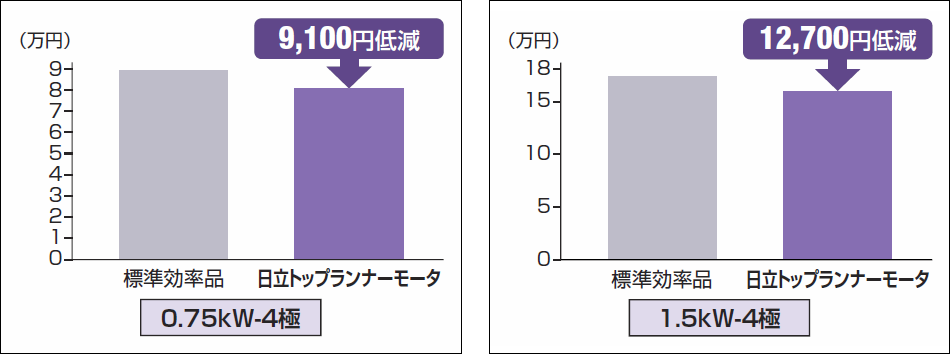

■年間省電力料金比較
注)
當社標準効率品とNeo100 Premiumとの比較です。(実負荷による測定方法)本値は計算値であり保証値ではありません。
高性能ギヤと強化フレームを採用
歯車は超硬ホブ盤で切削。優れた歯形修正、クラウニング加工、入念な熱処理を行っています。機種により、一枚一枚を*新鋭のギヤホーニングマシンで仕上げた、精度の高い〈高性能ギヤ〉を採用。さらに、徹底した応力解析により生まれた獨自のケーシングを採用し、すぐれた耐久性と高い信頼性を?qū)g現しています。
複列シール構造の採用(0.75～7.5kW)
數多くの製造経験と豊かな創造性ー。これが、すぐれたテクノロジーを生み出しました。

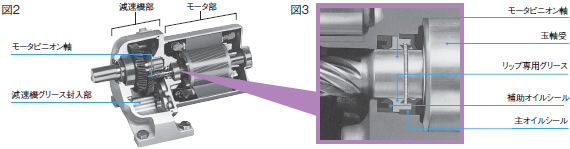

従來のグリース?jié)櫥绞渐浈猢`タには、ひとつの問題點がありました。それは、運転時間が経過するにつれて歯車の摩耗による金屬粉がグリースに混入し、時間とともにオイルシールのリップ部とモータピニオン軸の間に突き刺さり、軸を削って隙間をつくってしまうという性質です(図1)。この隙間が、モータ部へグリース漏れの原因となっていました。たった一滴のグリース漏れでも、生産ラインを流れる商品に與える影響は計り知れません。そこで、日立が獨自に開発したのが複列シール構造です(図2.図3)。オイルシールを複列にして、その間にリップ専用グリースを充てん。これにより、主オイルシールは常に金屬粉のないクリーンな専用グリースで潤滑されるー。これが、複列シール構造の仕組みです。この結果、當社従來グリースシールと比べて約10倍の長壽命化を?qū)g現し、環境保全への配慮、メンテナンスの軽減、信頼性の向上を図りました。
標準仕様
| 項目 | 內容 | ||
|---|---|---|---|
| 特性 | 出力 | 0.75～11kW | |
| 相數 | 三相 | ||
| 電圧 | 200/200/220V | ||
| 周波數 | 50/60/60Hz | ||
| 極數 | 4 | ||
| 出力軸回転速度 | 7.5/9.0～300/360min-1 (立て型は33/40min-1～300/360min-1) | ||
| 概略減速比 | 1/200～1/5 | ||
| 耐熱クラス | 155(F) | ||
| 溫度上昇限度 | 3.7kW 以下：75K | 5.5kW 以上：80K | |
| 定格 | 連続 | ||
| 始動方式 | 3.7kW以下：直入れ始動 5.5kW以上：Y-△始動可能 | ||
| 構造 | 外被構造 | 全閉外扇型 | |
| 保護構造 | IP44 | ||
| 取付方式 | 橫型(腳取り付け)、立て型(フランジ取り付け) | ||
| 端子箱 | 付き(負荷側より見て左側) | ||
| 周囲條件 | 溫度 | -20～40℃ | |
| 濕度 | 95%RH以下(ブレーキ付き90%RH以下) | ||
| 高度 | 標高1,000m以下 | ||
| 雰囲気 | 腐食性および爆発性ガス、蒸気、結露が無く、じんあいの少ないこと | ||
| 塗裝色 | リゲルグレー(マンセル8.9Y5.1/0.3) | ||
*
仕様は変更になることがありますので、設計の際はご照會ください。
*
上記仕様以外の特殊仕様はご相談ください。
製作範囲
| 出力軸回転速度 (min-1) | 50Hz | 7.5 | 10 | 15 | 20 | 25 | 33 | 50 | 75 | 100 | 150 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60Hz | 9 | 12 | 18 | 24 | 30 | 40 | 60 | 90 | 120 | 180 | 360 | |
| 極數 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 概略減速比 | 1/200 | 1/150 | 1/100 | 1/75 | 1/60 | 1/45 | 1/30 | 1/20 | 1/15 | 1/10 | 1/5 | |
| 橫型 | 0.75kW | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 1.5kW | ☆ | ☆ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 2.2kW | ☆ | ☆ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 3.7kW | ☆ | ☆ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 5.5kW | - | - | ☆ | ☆ | ☆ | ☆ | ○ | ○ | ○ | ○ | ○ | |
| 7.5kW | - | - | - | ☆ | ☆ | ☆ | ○ | ○ | ○ | ○ | ○ | |
| 11kW | - | - | - | - | - | - | ○ | ○ | ○ | ○ | - | |
| 立て型 | 0.75kW | - | - | - | - | - | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ |
| 1.5kW | - | - | - | - | - | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | |
| 2.2kW | - | - | - | - | - | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | |
| 3.7kW | - | - | - | - | - | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | |
| 5.5kW | - | - | - | - | - | - | ☆ | ☆ | ☆ | ☆ | - | |
| 7.5kW | - | - | - | - | - | - | - | ☆ | ☆ | ☆ | - | |
○
200V級(200V/50Hz、200V/60Hz、220V/60Hz)の見込み生産機種
☆
1W対応(工場受付日から1week(暦日)で出荷。大型連休期間についてはご相談ください)
ご注文の際に、200V級(200V/50Hz、200V/60Hz、220V/60Hzの3仕様)または
400V級(400V/50Hz、400V/60Hz、440V/60Hz の3仕様)をご指示ください。
*1
屋外型も対応しますのでお問い合わせください。
