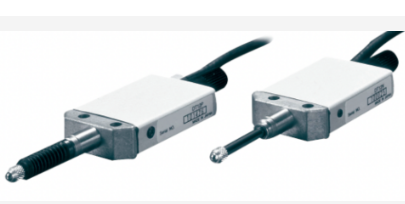

日本索尼Magnescale高精度位移傳感器 DT512P
日本索尼Magnescale高精度位移傳感器 DT512P
DT seriesの特徴
組み立て確認などの判定用途から寸法計測まで幅広く対応した汎用モデル。
コストを抑えつつ幅広いアプリケーションに対応します。
耐環境性良好: IP64相當（Pタイプ）
測定範囲: 12mm、32mm
*高分解能: 1μm、5μm
精度: 6μm p-p, 10μm p-p（測定長、分解能により異なります。）
Φ８ｍｍステム取付けとM4ネジによる側面取付けに対応
油?塵に対して強靭
エア供給によりスピンドルを駆動する空気圧押出しタイプもあります。
主な仕様
＊1 質量はケーブル部を除いた時の値です。
記載內容は予告なしに変更する場合があります。
型名 DT12N DT12P
スピンドル駆動方式 バネ押出しタイプ (アクセサリDZ176使用で、空気圧押出し可能)
測定範囲 12mm
*高分解能 5μm
測定力(20℃にて) 上方位 0.7±0.5N 1 .7N以下
橫方位 0.8±0.5N 1 .7N以下
下方位 0.9±0.5N 1 .7N以下
精度(20℃にて) 10 μm p-p
使用溫度範囲 0～50℃
保存溫度範囲 ー10～60℃
出力ケーブル長 2m
ステム徑 φ 8 0?0.015mm
測定子 スチール球φ3mm(M2.5p×0.45ねじ込み)
質量*1 約75g 約80g
保護等級 ― IP64相當
主な仕様
＊1 質量はケーブル部を除いた時の値です。
＊2 測定力は、入力エアー圧力1.96×105Paで、スピコン開放時の値です。
＊3 測定力は、入力エアー圧力2.35×105Paで、スピコン開放時の値です。
記載內容は予告なしに変更する場合があります。
型名 DT32N DT32NV DT32P DT32PV
スピンドル駆動方式 バネ押出しタイプ 空気圧押出しタイプ バネ押出しタイプ 空気圧押出しタイプ
測定範囲 32mm
*高分解能 5μm
測定力(20℃にて) 上方位 1.1±0.8N 2.9N以下 9N以下
橫方位 1.3±0.8N 2.9N以下 9N以下
下方位 1.5±0.8N 2.9N以下 9N以下
精度(20℃にて) 10 μm p-p
使用溫度範囲 0～50℃
保存溫度範囲 ー10～60℃
出力ケーブル長 2m
ステム徑 φ 8 0?0.015mm
測定子 スチール球φ3mm(M2.5p×0.45ねじ込み)
質量*1 約120g 約140g 約120g 約140g
保護等級 ― ― IP64相當 IP64相當
