型式表示

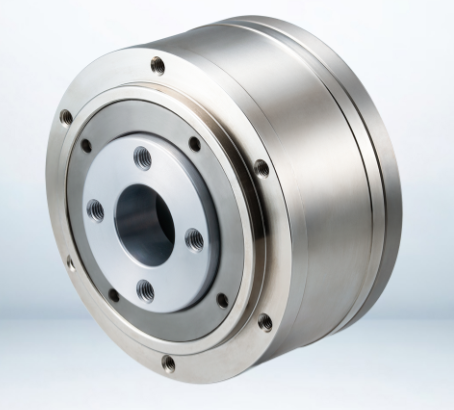

ボール減速機(入力軸シャフトタイプ)
BR
1
50
2
S
3
S
G
5
A
7
X
8
1.製品名
BRシリーズ
2.枠番
50、65、85、100、125、160
3.出力軸形狀
S：軸出力
U：フランジ出力(BR100、125のみKU)
4.減速比
枠番50：10、15、18
枠番65：10、15、20
枠番85：10、15、20、30
枠番100：10、20、30、40
枠番125：10、20、30、50
枠番160：10、20、30、50
5.回転方向
G：逆方向
S：同方向（入力軸回転方向に対する出力軸の回転方向）
6.出力軸オプション
無記號：設定無し
軸出力軸(S)：1…キー溝無し、2…キー溝?先端タップ付、3…Dカット、4…Dカット?先端タップ付
フランジ出力(U)：5…キー溝付?溝巾公差P9、6…キー溝付?溝巾公差Js9
7.入力軸オプション
無記號：設定無し
A：キー溝無し
B：キー溝?先端タップ付
C：Dカット
D：Dカット?先端タップ付
G：カップリング用ショートタイプ(カップリング別)
8.その他オプション
無記號：設定無し
X：ハウジング貫通穴
ボール減速機(入力軸差し込みタイプ)
BR
1
50
2
U
3
H
G
5
K
7
2
8
E
10
X
11
1.製品名
BRシリーズ
2.枠番
50、65、85、100、125、160
3.出力軸形狀
S：軸出力
U：フランジ出力(BR100、125のみKU)
4.減速比
枠番50：10、15、18
枠番65：10、15、20
枠番85：10、15、20、30
枠番100：10、20、30、40
枠番125：10、20、30、50
枠番160：10、20、30、50
5.回転方向
G：逆方向
S：同方向（入力軸回転方向に対する出力軸の回転方向）
6.入力穴徑
穴入力型寸法をご參照ください。(カタログ：P33）
7.入力締結方法
K：キー止め
T：タップ止め
W：キー?タップ止め
8.キー巾寸法
キー溝寸法表をご參照ください。(カタログ：P33）
9.出力軸オプション
無記號：設定無し
軸出力軸(S)：1…キー溝無し、2…キー溝?先端タップ付、3…Dカット、4…Dカット?先端タップ付
フランジ出力(U)：5…キー溝付?溝巾公差P9、6…キー溝付?溝巾公差Js9
10.入力軸オプション
無記號：設定無し、E：キー溝?溝巾公差Js9
11.その他オプション
無記號：設定無し、X：ハウジング貫通穴
仕様
