日本SUGINO夾具LC-52/LC-104H
日本SUGINO夾具LC-52/LC-104H
日本SUGINO夾具LC-52/LC-104H
ドリリング?タッピングユニット用固定アタッチメント 「レベルクランプ」
levelclampセルフィーダ、シンクロタッパ用ジグです

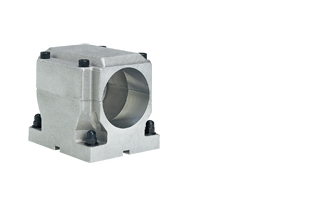

「レベルクランプ（Level Clamp）」は、丸ボディタイプのセルフィーダやシンクロタッパを機械ベースと平行に取り付けるためのジグです。
寸法図
寸法図
形式番號／
寸法記號 A B C D E F G H I J K L 適用機種
LC-52 30 50 70 6.5 52 95 60 14 35 8 64 80 セルフィーダニューマチック SFB
セルフィーダエレクトリック ES2
シンクロタッパ ST2M
LC-52H 135 100
LC-68 45 80 100 9 68 116 70 15 45 10 80 100 セルフィーダニューマチック SFC
LC-74 60 110 130 9 74 120 70 18 50 10 90 110 セルフィーダエレクトリック ES3C、ES3P
シンクロタッパ STB-H、STB-L、ST3M
LC-74H 150 100
LC-92 65 120 140 9 92 127 70 20 61 10 112 132 セルフィーダエレクトリック ES4P
LC-92H 178 120
LC-104 90 170 190 11 104 148 80 20 70 10 130 150 セルフィーダエレクトリック ES5
シンクロタッパ STC-P
LC-104H 188 120
対象機種
esclampセルフィーダニューマチック
セルフィーダエレクトリック
シンクロタッパSTB/STC
シンクロタッパST2M/ST3M
