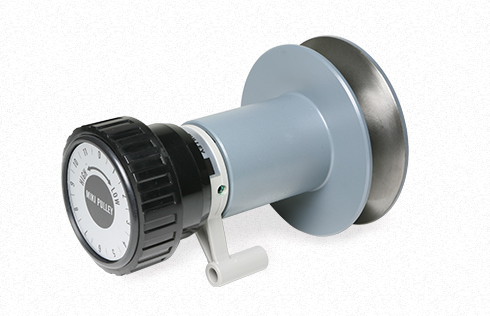

日本三木無級變速機皮帶輪AP-124-MA-19
發布時間：2024-04-09
APモデル（シングル型可変ピッチプーリ）の仕様
APモデル
【仕様】
| 型 式 | 使用モータ | 従動側変速機 | ベルト | 変速比 | 50Hz | 60Hz | ||
|---|---|---|---|---|---|---|---|---|
| 出力回転速度 [min-1] | 出力トルク[N?m] | 出力回転速度 [min-1] | 出力トルク[N?m] | |||||
| AP - 86-MA | 0.2kW4P | P-86-MA | A | 1:2.2 | 950～2150 | 1.6～0.7 | 1140～2590 | 1.4～0.6 |
| 0.2kW4P | P-98-MA | A | 1:2 | 820～1720 | 1.9～0.9 | 990～2060 | 1.6～0.8 | |
| AP - 98-MA | 0.4kW4P | P-98-MA | A | 1:2 | 1000～2050 | 3.1～1.5 | 1200～2460 | 2.6～1.3 |
| 0.4kW4P | P-124-MA | A | 1:1.9 | 890～1710 | 3.5～1.8 | 1070～2060 | 2.9～1.5 | |
| AP -124-MA | 0.75kW4P | P-124-MA | B | 1:2.2 | 950～2150 | 6.1～2.7 | 1140～2590 | 5.1～2.3 |
| 0.75kW4P | P-164-MA | B | 1:2 | 810～1660 | 7.2～3.5 | 970～2000 | 6.0～2.9 | |
| AP -164-MA | 1.5kW4P | P-164-MA | C | 1:2.4 | 920～2230 | 12.7～5.2 | 1110～2680 | 10.5～4.4 |
| 1.5kW4P | P-218 | C | 1:2 | 680～1360 | 17.2～8.6 | 810～1640 | 14.4～7.1 | |
【ベルト番號と軸間距離】
| 型 式 | 従動側変速機 | ベルト番號 | |||||
|---|---|---|---|---|---|---|---|
| 軸間距離[mm] | |||||||
| AP-86-MA | P-86-MA | A-20 | A-21 | A-22 | A-23 | A-24 | A-25 |
| 153 | 165 | 179 | 191 | 204 | 216 | ||
| AP-86-MA | P-98-MA | A-20 | A-21 | A-22 | A-23 | A-24 | A-25 |
| 143 | 155 | 169 | 181 | 194 | 206 | ||
| AP-98-MA | P-98-MA | A-21 | A-22 | A-23 | A-24 | A-25 | A-26 |
| 147 | 160 | 172 | 186 | 198 | 211 | ||
| AP-98-MA | P-124-MA | A-23 | A-24 | A-25 | A-26 | A-27 | A-28 |
| 163 | 177 | 189 | 202 | 215 | 227 | ||
| AP-124-MA | P-124-MA | B-25 | B-26 | B-27 | B-28 | B-29 | B-30 |
| 168 | 181 | 194 | 206 | 220 | 232 | ||
| AP-124-MA | P-164-MA | B-28 | B-29 | B-30 | B-31 | B-32 | B-33 |
| 190 | 203 | 216 | 228 | 241 | 254 | ||
| AP-164-MA | P-164-MA | C-32 | C-33 | C-34 | C-35 | C-36 | C-37 |
| 211 | 224 | 237 | 249 | 262 | 275 | ||
| AP-164-MA | P-218 | C-38 | C-39 | C-40 | C-41 | C-42 | C-43 |
| 241 | 254 | 267 | 279 | 293 | 305 | ||

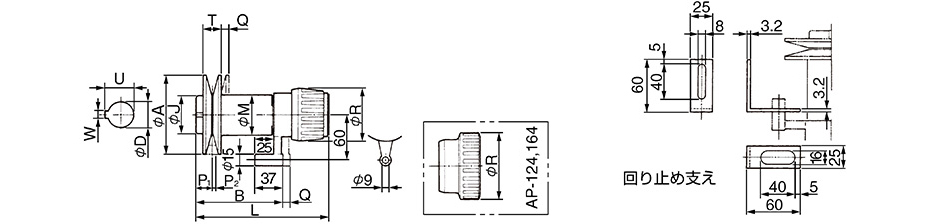

【寸法】
