日本神鋼SHINKO電磁離合器NB-5T/NB-5C
發布時間：2024-04-08
NB-5C
ハブ外側取付形ブレーキ
「機械に組込みやすい」「組込みのスペース幅が小さい」、電磁ブレーキにとって重要なこれらの機能を、獨特な薄形構造によって実現した製品です。もちろん電磁ブレーキとしての特性、信頼性は抜群で、獨創的な形狀をした耐久性の高い板ばねにより高精度、高応答の動作特性を?qū)g現しています。薄形コンパクトで高性能、しかも組込みやすいと、まさに三拍子そろった好製品で、あらゆる機械のモーションコントロールにおすすめです。
| 型式 | NB-5C |
|---|---|
| 靜摩擦トルク Nm | 50 |
| 定格電圧 DC-V | 24 |
| 消費電力 W(at75°C) | 22 |
| 質量 kg | 2.7 |

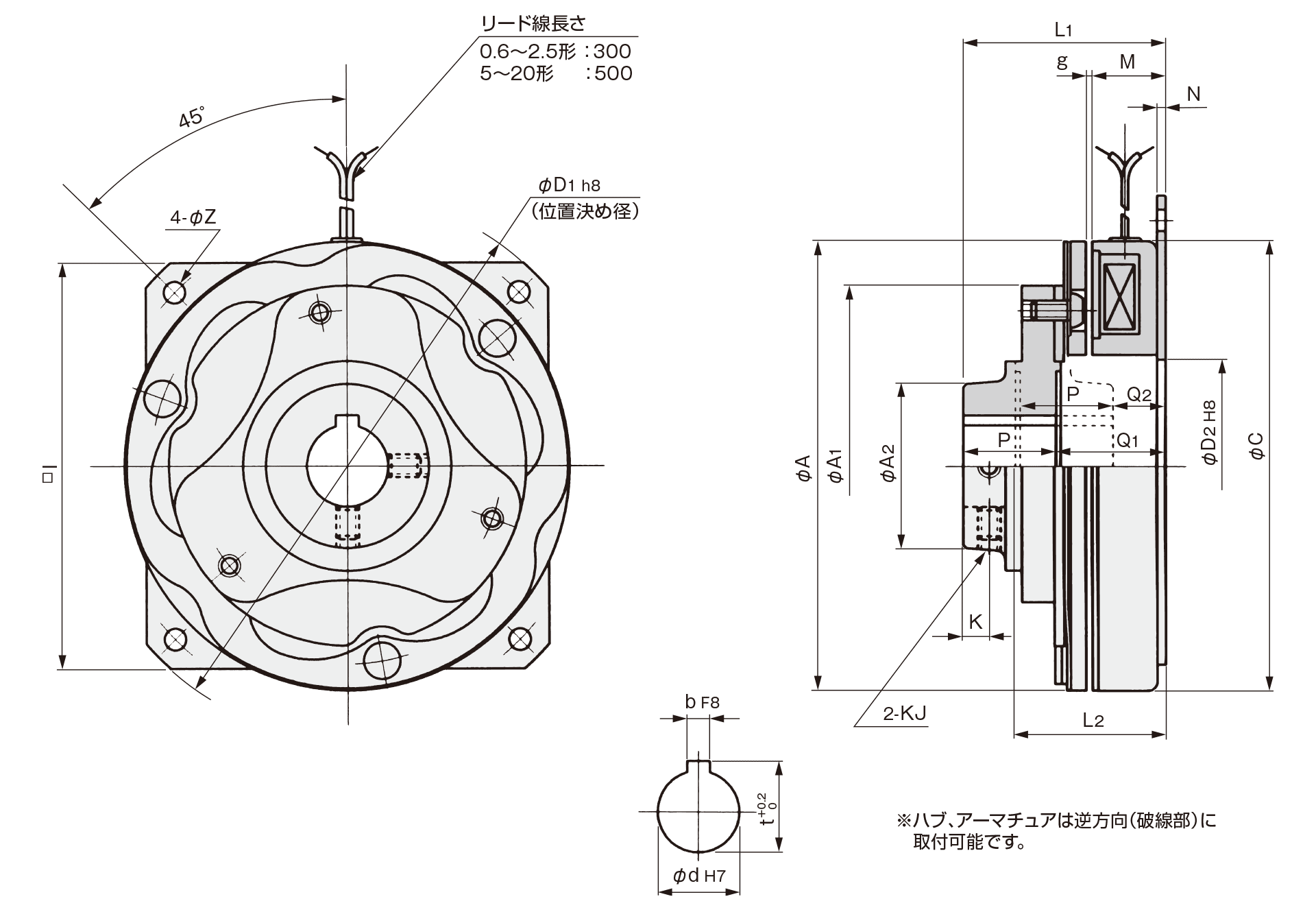

単位：mm
| 徑方向 | |
|---|---|
| A | 137 |
| A1 | 110 |
| A2 | 50 |
| C | 137 |
| D1 | 165 |
| D2 | 65 |
| I | 124 |
| 軸方向 | |
|---|---|
| L1 | 61.4 |
| L2 | 45.4 |
| M | 23 |
| N | 2.6 |
| P | 29 |
| Q1 | 32.4 |
| Q2 | 15.4 |
| g | |
| 取付 | ||
|---|---|---|
| K | 8 | |
| KJ | M6 | |
| Z | ピッチ円直徑 | 150 |
| 穴徑 | 6.5 | |
| 軸穴 | |
|---|---|
| d | 25 |
| b | 7 |
| t | 28 |
CAD
CADデータから得られる情報は、表記寸法以外は參考までにお取り扱いください。
ボルト位置、タップ位置は異なる場合がございますので、ご了承いただきますようお願い申し上げます。
掲載されている情報は、品質向上または改良のため予告なしに変更する場合がございます。
