日本Showa正和分配器DPB32-0.4-0.2/DPB32-0.4-0.4
發布時間：2024-04-07

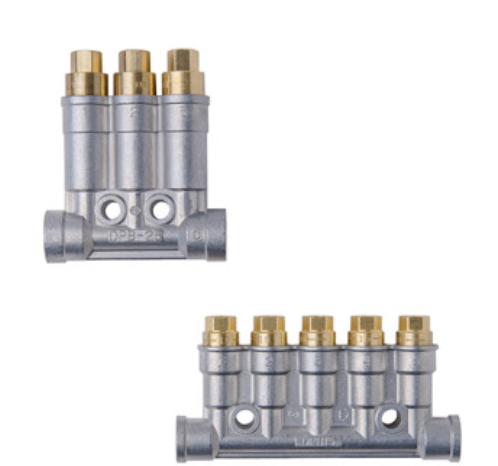

日本Showa正和分配器DPB32-0.4-0.2/DPB32-0.4-0.4
日本Showa正和分配器DPB32-0.4-0.2/DPB32-0.4-0.4
先出しタイプの容積式分配器、容積式ポンプと使用
ポンプ圧によって定量吐出
1ポート吐出量は広範囲
デスタープランジャーはポンプからの圧力により、あらかじめ設定された吐出量のみを吐出する定量分配器です。
本體の大きさや1ポート吐出量の違いにより0形、10形、20形、30形があり、それぞれに各種の吐出口數、吐出量があります。
形式記號
製品仕様
| 形式 | 吐出量 (c?) | 吐出量 c?/st | 常用使用圧力 Mpa | 接続口徑 | |
| 主管 | 枝管 | ||||
| DPB0形 | 2,3,5 | 0.015 | 0.9～3 {9～30kgf/c㎡} | M10×1.0 | M8×1.0 |
| 0.03 | |||||
| 0.05 | |||||
| 0.08 | |||||
| DPB10形 | 1,2,3,5, 6,8,10 | 0.03 | 0.8～3 {8～30kgf/c㎡} | M10×1.0 | M8×1.0 |
| 0.06 | |||||
| 0.1 | |||||
| 0.16 | |||||
| DPB20形 (DPF20形) | 1,2,3,5, 6,8,10 (2,3,5) | 0.1 | 0.8～3 {8～30kgf/c㎡} | M12×1.0 | M8×1.0 |
| 0.2 | |||||
| 0.4 | |||||
| 0.6 | |||||
| DPB30形 | 1,2,3 | 0.2 | 0.8～3 {8～30kgf/c㎡} | M12×1.0 | M8×1.0 |
| 0.4 | |||||
| 0.6 | |||||
| 1.0 | |||||
| 1.5 | |||||
※吸入時作動圧力：0.05MPa
※使用油推奨粘度：20～500m㎡/S
外観?使用部品
| 形式 | 主管路 | 枝管路 | |||||||||
| 主管ニップル | 銅ガスケット | ゴム パッキン | 締付 プラグ | スリーブ | シールプラグ | 締付プラグ | スリーブ | シールプラグ | |||
| DPB0形 | — | — | — | PA6 | PB6 | PG10C 又はPG10N 又はPG006 | φ3.2 | PA3.2 | PB3.2 | PG8C | |
| DPB10形 | — | — | — | PA6 | PB6 | PG10C 又はPG10N 又はPG006 | PA4 | PB4 | PG8C 又はPG004 又はPG104 | ||
| DPB20形 | φ6 | PD612 | 311-0394 | 3-5885 | PA6 | PB6 | PG12C 又はPG12N | PA4 | PB4 | PG8C 又はPG004 又はPG104 | |
| φ8 | PD812 | 311-0394 | 3-5885 | PA8 | PB8 | PG12C 又はPG12N | |||||
| DPB30形 | φ6 | PD612 | 311-0394 | 3-5885 | PA6 | PB6 | PG12C 又はPG12N | PA4 | PB4 | PG8C 又はPG004 又はPG104 | |
| φ8 | PD812 | 311-0394 | 3-5885 | PA8 | PB8 | PG12C 又はPG12N | |||||
※取付け方向は橫、縦、背面と自由ですが、配管中*も高位置にある本器の吐出口を上向きにセットすることにより、エアー抜き効果をもたらします。
※主管路の配管パイプはできるだけ曲折を少なくし、太い徑での配管をして下さい。
