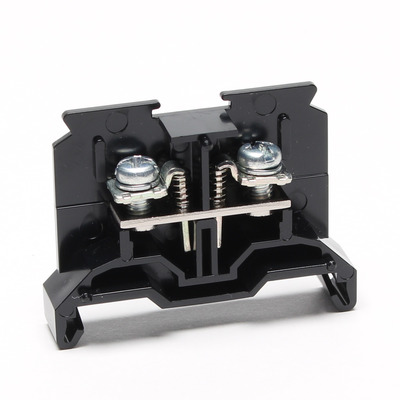

日本東洋技研端子臺PTUL-20-11P PTUL-80*4P
發布時間：2024-03-18
製品情報
PTUシリーズは端子ネジを上げたままお屆けできるネジアップ式端子臺。結線の省力化を約束する作業性に優れた人気の高いシリーズです。
緩めた端子ネジは、內部のバネ構造により持ち上がったまま自己保持されますので、ネジの脫落による短絡事故、紛失等が防げます。
全てのタイプがUL規格又の認定を取得しておりますので海外輸出向けにも安心してご使用になれます。
絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。
適合レールはDIN規格に準拠した35mm巾のレールです。
レールへの取付は上方向から押し込むだけで簡単にセットできます。
| 一般仕様 | ||
|---|---|---|
| 電線サイズ（JIS） | 1.25? | 2? |
| 電線サイズ（AWG） | - | - |
| 定格絶縁電圧 | AC?DC 800V | AC?DC 800V |
| 定格通電電流 | 16A | 22A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG16～14（撚線） | - | AWG16～14（撚線） | AWG20～14（撚線） |
| 定格絶縁電圧 | AC?DC 600V | - | AC?DC 600V | AC?DC 600V |
| 定格通電電流 | 19A | - | 19A | 22A |
| ネジサイズ | M3.5 |
|---|---|
| 端子間ピッチ | 8.00mm |
| 形狀 | 1段 |
| 締付トルク | 0.8～1.4N?m |
| 結線方式 | ネジアップ |
| 取付方法 | DIN35mm |
