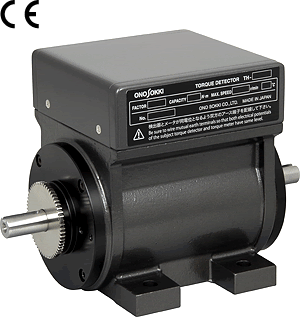

小中容量/高速型扭矩傳感器

TH-1000/2000系列

• 系統構成

• 規格簡要

• TH-2000系列

TH系列扭矩傳感器是綜合小野測器至今為止多年來，研發制造的各種扭矩傳感器優點的基礎上，研制出的電磁誘導相位差式扭矩傳感器，使用的便利性，測量精度，各類功能都有大幅度提高。*大的特長是保持高耐久性，長使用壽命的同時，采用電磁誘導相位差，不需要輔助電機，由此不需要AC電源供電。

TH-1000系列扭矩傳感器為*大轉速范圍6000 r/min的普通型。TH-2000系列扭矩傳感器為*大轉速范圍20000 r/min的高速型，特別適合于電動汽車，混合動力汽車用，以及離心力分離器用高速電機的高轉速扭矩性能評價測試。

TS-2800扭矩表示器的電源開通時，與其連接的TH系列扭矩傳感器的信息將表示出來，不需進行傳感器的設定，使用更加簡便。

特長

• 高精度：±0.1 %/全量程

• 可用于*高20,000 r/min的高轉速扭矩性能評價測試(TH-2000系列)

• 長壽命：非接觸的磁場相位差方式，旋轉部與測量部沒有磨耗。

• 抗噪性能優異：測量部的信號輸出，采用抗噪方式。

• 不需要進行旋轉方向(CW/CCW)的設定

• CE符合，F(xiàn)CC對應(CE：EN61010-1: 2010 (3rd)、EN61326-1　FCC：Part 15B)

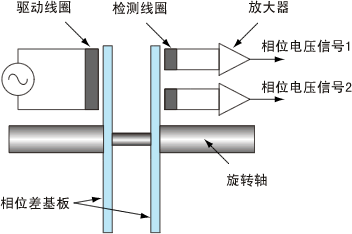

電磁誘導相位差方式的工作原理

上圖所示，旋轉軸上的相位差基板的兩端設置有驅動線圈與檢測線圈，驅動線圈產生的磁場信號通過相位差基板，由檢測線圈產生出相應磁場的電壓信號。旋轉軸上加有扭矩時，旋轉軸將發生一定的扭曲，根據扭曲角的變化，2個檢測線圈的磁場間會產生相應的磁場相位差，將2個檢測線圈的磁場的電壓信號進行放大，送至TS-2800，根據磁場相位差信號計算出扭矩值。

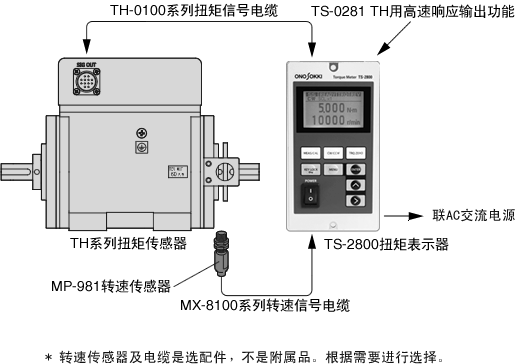

系統構成

規格簡要

TH-1000系列
