日本小野測器ONOSOKKI加速度傳感器NP-2106/NP-2110
發布時間：2024-03-13

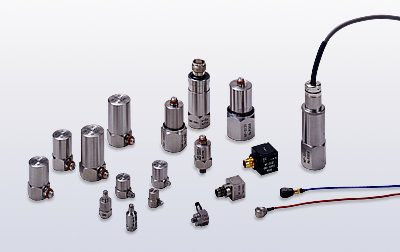

NP-2000系列
電荷輸出型加速度傳感器
將機械系統的振動量量化成與振動加速度成比例的電信號的傳感器即所謂的加速度傳感器。
NP-2000系列由質量只有0.2克的超小型、普通型和耐高溫型等7個種類的傳感器所組成，可供用戶按使用的目的、使用條件及應用方式等不同進行恰當?shù)倪x擇。由于是電荷輸出方式的傳感器，不具有內置集成電路，需要外置電荷放大器將高阻抗電荷輸出轉換為低阻抗電壓信號。
與內藏有前置放大器的傳感器相比，其耐高溫性能較好，常在高溫的條件下使用。
特長
NP-2000系列電荷輸出型加速度傳感器
| 超小型?軽量 | 小型?軽量 | 小型?高溫 | 小型?汎用 | 小型 | 汎用 | |
| 構造 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 |
|---|---|---|---|---|---|---|
| 型名 | NP-2106 | NP-2110 | NP-2710 | NP-2910 | NP-2810 | NP-2120 |
| 外觀 |
|
|
|
|
|
|
| 靈敏度 | 0.035 pC/(m/s2) ±20 % | 0.16 pC/(m/s2) ±2 dB | 0.306 pC/(m/s2) ±10 % | 0.3 pC/(m/s2) ±20 % | 1.2 pC/(m/s2) ±2 dB | 5 pC/(m/s2) ±2 dB |
| 靜電容量 | 580 pF ±20 % (包括信號電纜) | 700 pF ±20 % (包括信號電纜) | 485 pF | 500 pF±20 % | 750 pF±20 % | 3350 pF±20 % |
| 共振頻率 | 60 kHz 以上 | 約 46 kHz | 約 50 kHz | 約 63 kHz | 約 48 kHz | 約 32 kHz |
| 測量頻率范圍＊2 | fc～1 kHz ±5 % fc～6 kHz ±10 % fc～20 kHz ±3 dB | fc～10 kHz ±0.5 dB fc～20 kHz ±3 dB | fc～10 kHz ±5 % fc～20 kHz ±3 dB | fc～10 kHz ±0.5 dB fc～20 kHz ±3 dB | fc～6 kHz ±0.5 dB fc～15 kHz ±3 dB | fc～5 kHz ±0.5 dB fc～12 kHz ±3 dB |
| *大測量加速度 | 100,000 m/s2 | 10,000 m/s2 | 22,600 m/s2 | 50,000 m/s2 | 20,000 m/s2 | 8000 m/s2 |
| 耐沖擊性 | 100,000 m/s2 | 100,000 m/s2 | 98,100 m/s2 | 100,000 m/s2 | 30,000 m/s2 | 16,000 m/s2 |
| 使用溫度範囲 | -50～+160 °C | -20～+160 °C | -71～+260 °C | -20～+160 °C | -20～+160 °C | -20～+140 °C |
| 絕緣阻抗 | 10,000 MΩ以上 (50 V DC) | 10,000 MΩ以上 | 1000 GΩ以上 | 10,000 MΩ以上 | 10,000 MΩ以上 | 10,000 MΩ以上 |
| 重量＊3 | 0.2 g＊3 | 0.6 g＊3 | 2 g | 2 g | 12 g | 25 g |
| 接地 / 絕緣 | 外殼接地 | 外殼接地 | 外殼接地 | 外殼接地 | 外殼接地 | 外殼接地 |
| 外殼材質 | 鈦合金 | 鈦合金 | 鈦合金 | 鈦合金 | SUS303 | SUS303 |
| 外型尺寸 | φ3.5 × 2.5 H | φ6.5 × 3.7 H | 7.1 Hex × 8.4 H | 7 Hex × 10 H | 12 Hex × 16 H | 14 Hex × 23.5 H |
| 接插件 | 直接抽出電纜 3 m 電纜直徑 φ0.8 mm 另一端為袖珍型接插件(10-32) | 直接抽出電纜 3 m 電纜直徑 φ1 mm 另一端為袖珍型接插件(10-32) | 專用接插件橫向抽出 (5-44同軸) | 微型接插件橫向抽出 (M3) | 袖珍型接插件 從傳感器頂部抽出(10-32同軸) | 袖珍型接插件 從傳感器底部橫向抽出(10-32同軸) |
| 電纜 | - | - | 專用附屬電纜3m一根 (可另行購買NP-0160系列) | 附屬專用電纜(3 m)一根 (可另行購買NP-0150系列) | 須另行購買 (NP-0120/0130系列) | 須另行購買 (NP-0120/0130系列) |
| 傳感器固定方法 | 粘結 | 粘結 | M3螺絲 | 粘結 | M5螺絲 | M5螺孔 |
| 附屬品 | 說明書，參數表，拆卸工具 | 使用說明書, 出廠參數表 | NP-0162 (電纜3m) 使用說明書,出廠參數表 | NP-0152A (電纜3m) 使用說明書,出廠參數表 | NP-031 (專用螺母） 使用說明書,出廠參數表 | M5 x 0.8 L=4.5 螺絲, 使用說明書, 出廠參數表 |
| 外徑尺寸図 |  |  |  |  |  |  |
*1 : 傳感器靈敏度指標不是指測量的精度誤差，而是指各個傳感器靈敏度的標準離差(個體之差)。若對各自的靈敏度值進行校正后，任一傳感器均能在同樣的條件下達到同樣精度的測量。
*2 : fc的值應根據連接有電荷放大器時的時間常數來決定。
*3 : 不包括電纜。
*4 : 接插件,不包含電纜
※ NP-2000系列的傳感器噪音是CH-1200A等電荷放大器的輸入換算噪音等級。
