便攜,手持式壓力液晶顯示計
特 征
實現高穩定性將半導體芯片用于壓敏元件。
電子電路技術的溫度補償。電池壽命長
使用兩節AAA干電池可持續使用超過1000小時。自動斷電功能
簡單，單手操作
帶保持功能的數字顯示器沒有讀取錯誤。
系列名稱 額定壓力 101:-10~10kPa 102:-100~100kPa 103:-100~1000kPa 壓力類型 R:表壓(復合壓力) 顯示單位 無:kPa M:MPa H:mmHg W:單位切換類型?1 檢測報告/校準證書附所附 無:無附加 X1:檢測報告所附 X2:検檢測報告/校準證書所附 可追溯性系統圖表所附 無:無附加 T:可追溯性系統圖表所附 ?1) 在單位切換類型（W）中，103R 系列產品不支持 mmHg 單位。 ※「ー」不支持作為顯示單位。 一 般 規 格 顯 示 模 擬 輸 出 一 般 規 格 顯 模 擬 輸 出 Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)型式表示
PG-100N - 102 R - M X2 T
(此外，請參閱下表以了解是否對應相同類型的顯示單位。)單位切換類型(W) 顯示對應表
額定壓力范圍 顯示單位 kPa Mpa mmHg in.Hg mmAq psi bar 101R 〇 ― 〇 〇 〇 〇 〇 102R 〇 〇 〇 〇 ― 〇 〇 103R 〇 〇 ― 〇 ― 〇 〇 型號一覽表
壓力類型 表壓（復合壓力） 額定壓力（kPa） -10～10 -100～100 -100～1000 kPa 只有本體 PG-100N-101R PG-100N-102R PG-100N-103R 檢測報告所附 PG-100N-101R-X1 PG-100N-102R-X1 PG-100N-103R-X1 檢測報告+ 可追溯性系統圖表所附 PG-100N-101R-X1T PG-100N-102R-X1T PG-100N-103R-X1T 檢測報告＋校準證書所附 PG-100N-101R-X2 PG-100N-102R-X2 PG-100N-103R-X2 可追溯性系統圖表所附 PG-100N-101R-T PG-100N-102R-T PG-100N-103R-T 檢測報告＋校準證書+可追溯性系統圖表所附 PG-100N-101R-X2T PG-100N-102R-X2T PG-100N-103R-X2T MPa 只有本體 ― ― PG-100N-103R-M 檢測報告所所附 PG-100N-103R-M-X1 檢測報告+ 可追溯性系統圖表所附 PG-100N-103R-M-X1T 檢測報告＋校準證書所附 PG-100N-103R-M-X2 可追溯性系統圖表所附 PG-100N-103R-M-T 檢測報告＋校準證書+可追溯性系統圖表所附 PG-100N-103R-M-X2T mmHg 只有本體 PG-100N-101R-H PG-100N-102R-H ― 檢測報告所附 PG-100N-101R-H-X1 PG-100N-102R-H-X1 檢測報告所附+ 可追溯性系統圖表所附 PG-100N-101R-H-X1T PG-100N-102R-H-X1T 檢測報告＋校準證書付 PG-100N-101R-H-X2 PG-100N-102R-H-X2 可追溯性系統圖表所附 PG-100N-101R-H-T PG-100N-102R-H-T 檢測報告＋校準證書+可追溯性系統圖表所附 PG-100N-101R-H-X2T PG-100N-102R-H-X2T 單位切換 只有本體 PG-100N-101R-W PG-100N-102R-W PG-100N-103R-W 檢測報告所附 PG-100N-101R-W-X1 PG-100N-102R-W-X1 PG-100N-103R-W-X1 檢測報告所附+ 可追溯性系統圖表所附 PG-100N-101R-W-X1T PG-100N-102R-W-X1T PG-100N-103R-W-X1T 檢測報告＋校準證書所附 PG-100N-101R-W-X2 PG-100N-102R-W-X2 PG-100N-103R-W-X2 可追溯性系統圖表所附 PG-100N-101R-W-T PG-100N-102R-W-T PG-100N-103R-W-T 檢測報告＋校準證書+可追溯性系統圖表所附 PG-100N-101R-W-X2T PG-100N-102R-W-X2T PG-100N-103R-W-X2T 標準規格〈kPa 顯示〉
◆除非另有說明，否則環境溫度為25±5°C。
項目 PG-100N 壓力類型 表壓 型號(kPa 顯示產品) 101R 102R 103R 額定壓力 ?10 ~ 10kPa ?100 ~ 100kPa ?100 ~ 1000kPa *大壓力 20kPa 200kPa 1500kPa 破壞壓力 50kPa 500kPa 2000kPa 適用介質 非腐蝕性氣體 工作溫度 0 ~ 50°C 補償溫度 0 ~ 50°C 工作濕度 15 ~ 85%RH（沒有凝結） 儲存溫度 ?20 ~ 70°C（大氣壓，濕度65％RH以下） 壓力端口 M5 內螺紋 凈重 約 100g 電源 AAA干電池、DC1.5 V × 2 電池壽命1000小時以上 顯示位數 3 1/2 顯示元素 LCD 額定顯示 ?10.00 ~ 10.00kPa ?100.0 ~ 100.0kPa ?100 ~ 1000 kPa/?. 100 ~ 1.000（MPa 顯示產品） 顯示周期 大約 4次/秒 綜合精度 ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C) ± 1.5 %F.S. ± 2 digits (at 25 °C ± 25 °C) ± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C) 分辨率 1 digit 電源（外部電源） 5 ± 0.5 V DC 5 mA maximum 輸出電壓 0 ~ ± 1.000 V ※與顯示值成比例 輸出精度/分辨率 ± 10 mV / 1mV 輸出電阻 Approx. 10 k Ω 響應速度 Approx. 10 ms 附加功能 自動斷電，顯示保持，電池更換顯示（LOBAT），零點調整 配件 外徑φ6管用單頭活接頭1個、內徑φ4管用倒鉤接頭1個、AAA電池2件，表帶 另售 (單獨出售) PG-100N用軟質便攜包 標準規格<非SI單位版本>
◆除非另有說明，否則環境溫度為25±5°C。
項目 PG-100N 壓力類型 表壓 型號(kPa顯示產品) 101R-H 102R-H 額定壓力 kPa(mmHg) ? 10 ~ 10(? 75.0 ~ 75.0) ? 100 ~ 100(? 750 ~ 750) *大壓力 kPa(mmHg) 20kPa (150) 200(1500) 破壞壓力 kPa(mmHg) 50kPa (375) 500(3750) 適用介質 非腐蝕性氣體 工作溫度 0 ~ 50°C 補償溫度 0 ~ 50°C 工作濕度 15 ~ 85%RH（沒有凝結） 儲存溫度 ?20 ~ 70°C（大氣壓，濕度65％RH以下） 壓力端口 M5 內螺紋 凈重 Approx. 100g 電源 AAA干電池、DC1.5 V × 2 電池壽命1000小時以上
示顯示位數 3 1/2 顯示素子 LCD 額定顯示范圍 ? 75.0 ~ 75.0（mmHg 顯示品） ? 750 ~ 750（mmHg 顯示品） 顯示周期 大約4次/秒 綜合精度 ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C) ± 1.5 %F.S. ± 2 digits (at 25 °C ± 25 °C) ± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C) 分辨率 1 digit 電源（外部電源） 5 ± 0.5 V DC 5 mA maximum 輸出電壓 0 ~ ± 1.000 V ※與顯示值成比例 輸出精度/分辨率 ± 10 mV / 1mV 輸出電阻 Approx. 10 kΩ 響應速度 Approx. 10 ms 附加功能 自動斷電，顯示保持，電池更換顯示（LOBAT），零點調整 配件 外徑φ6管用單頭活接頭1個、內徑φ4管用倒鉤接頭1個，AAA電池2件，表帶 另售 (單獨出售) PG-100N 用軟質便攜包 環境特征
測試項目 測試方法（條件 25 ± 5 °C） 變化量 耐振動 Amplitude 1.5 mm P-P, 10 ~ 55 Hz,

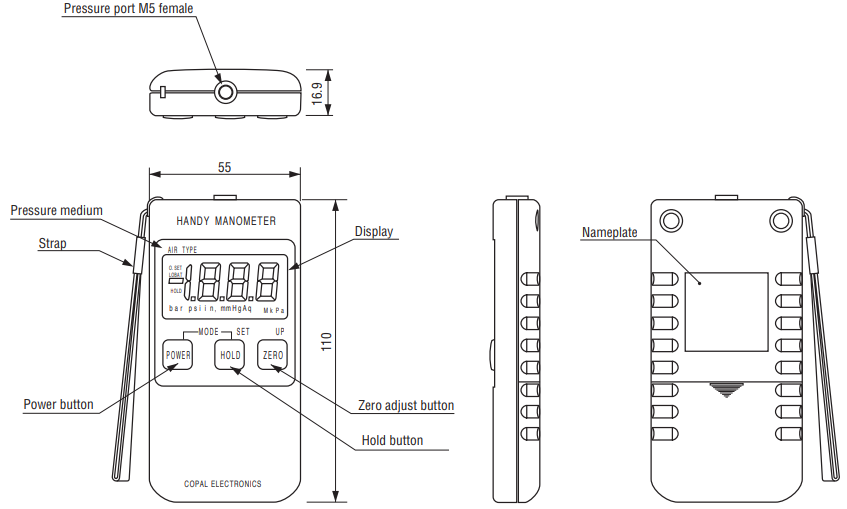

3 directions for 2 hours each (packed)顯示準確性*大：± 1 %F.S 抗震性 98.1 m/s2 , 3 directions for 3 times each (packed) 防潮性 40 °C, 90 ~ 95 %RH, 240 hrs 壓力周期 0 ~ Rated pressure, 106 cycles 外形尺寸
