直線電機系列

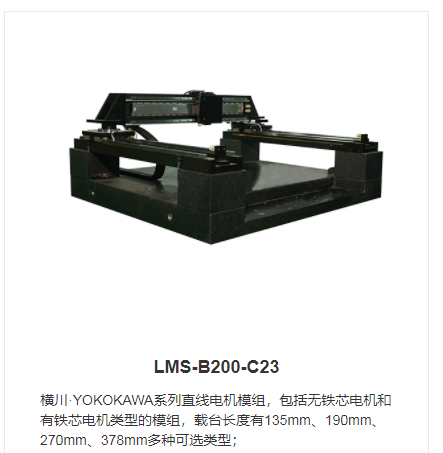

LMS-B200-C23
?高安裝剛性、高負載倍率
?*高運動速度可達15米/秒以上
?可快速組合成機械臂，XY平臺和雙驅式龍門系統
?高精度、高加速度、高運動速度
?長行程，*大行程可達4米以上
?允許同軸多個獨立動子
產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
直線電機模組命名
產品外形(單位mm)
規格名稱 LMS-B200-C23
電機 LMC186-100-S1
推力(N) 峰值推力:1110 持續推力:300
運動件重量 6.3
*大負載 75 max
速度(m/s) 2 (25kg負載，500mm行程，駐留時間0.3s)
加速度 1
精度 磁柵：重復定位精度：±2μm(1000mm行程內）
光柵：重復定位精度：±1μm(1000mm行程內）
直線度 ±2μm/300mm
配件 光電開關：歐姆龍EE-SX672；拖鏈（不含拖鏈）
模組尺寸
Z行程 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
總長度 324 374 424 474 524 574 624 674 724 774 824 874 924 974 1024 1074 1124 1174 1224 1274
模組重量 13.4 14.6 15.8 17 18.2 19.4 20.6 21.8 23 24.2 25.4 26.6 27.8 29 30.2 31.4 32.6 33.8 35 36.2
10.88K 6 6 8 8 8 10 10 12 12 14 14 14 16 16 18 18 18 20 20 22
N 2 2 3 3 3 4 4 5 5 6 6 6 7 7 8 8 8 9 9 10
孔端距 30 55 20 45 70 35 60 25 50 15 40 65 30 55 20 45 70 35 60 25
注：1、需要訂購大于1000行程以上，請與我們聯系（單條模組*大總長6m，超過6m需要拼接基座）；
2、配置速度表及加速度為計算參考值，不同負載、不同應用會有差異；
3、使用環境溫度-10℃~50℃，濕度≤85%，無腐蝕性氣體，油霧，塵埃，強電磁污染；海拔1000米以下。
日本橫川YOKOKAWA直線電機模組LMB-B200-C23 LMB-B200-C33 LMB-B200-C43 LMB-B250-C24 LMB-B250-C34 LMB-B250-C244 LMB-B165-C31 LMB-B145-C41 LMB-B165-C12 LMB-B165-C22 LMB-B165-C42
