日本KONSEI近藤氣缸ZC-50A-40
發布時間：2024-12-27
日本KONSEI近藤氣缸ZC-50A-40

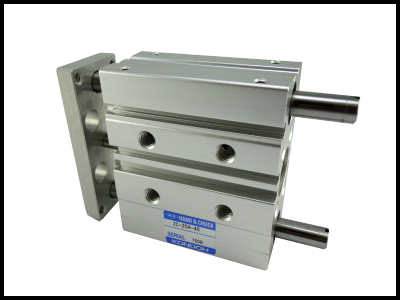

KONSEI近藤氣缸ZC-50A-40
ハンド＆チャック ロボット周辺機器リスト
スライド
電子カタログ
ミニスライドメカ
ZC(ZA)
ガイドロッドを2本採用した、シリンダ內蔵コンパクトスライド。
■位置確認リードスイッチの取付が可能。（オプション）
負荷開閉容量の大きいLED付無接點スイッチ方式を採用。しかも、ボディの上部?下部に取付が可能です。
■配管ポート位置変更。（オプション）
上部の配管ポート位置を側面に取付可能です。
■配線?配管固定用のレール溝付。
わずらわしい配線?配管もレール溝の任意の位置へ固定可能です。
■前後ウレタンダンパーを標準裝備。
前端?後端の衝撃を吸収します。

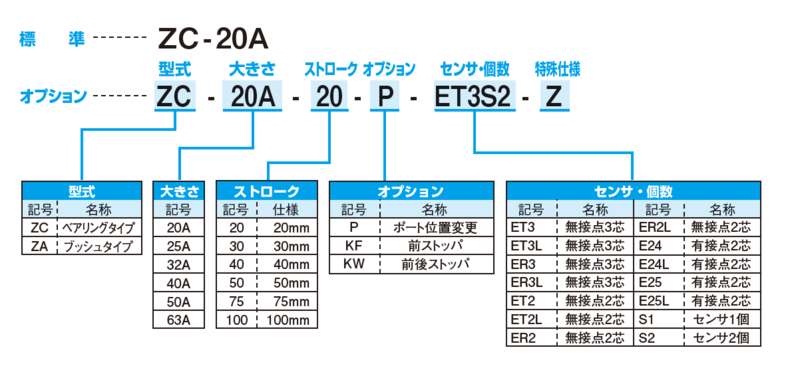

型式表示方法
仕様
| 型式 | ZC（ZA） -20A | ZC（ZA） -25A | ZC（ZA） -32A | ZC（ZA） -40A | ZC（ZA） -50A | ZC（ZA） -63A | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 駆動源 | エアー0.2～0.7MPa | |||||||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||||||
| 周囲溫度 （℃） | 5～60 | |||||||||
| 使用ピストン速度 | 50～500mm／s | |||||||||
| シリンダ徑 | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 | ||||
| ロッド徑 | φ8 | φ10 | φ12 | φ16 | φ16 | φ16 | ||||
| 動作ストローク（mm） | 20 ?30 ?40 ?50 ?75 ?100 | |||||||||
| 理論推力（N） | 前進 | 310P | 490P | 800P | 1250P | 1960P | 3110P | |||
| 後退 | 260P | 410P | 690P | 1050P | 1760P | 2910P | ||||
| 本體質 量（ kg） | ZC | ストローク | 20 | 0.41＋0.007st | 0.57＋0.009st | 0.73＋0.012st | 1.10＋0.015st | 1.71＋0.022st | 2.11＋0.025st | |
| 30 | ||||||||||
| 40 | 0.51＋0.007st | 0.71＋0.009st | 1.00＋0.012st | 1.32＋0.015st | ||||||
| 50 | 2.10＋0.022st | 2.50＋0.025st | ||||||||
| 75 | ||||||||||
| 100 | ||||||||||
| ZA | ストローク | 20 | 0.41＋0.008st | 0.60＋0.010st | 0.79＋0.013st | 1.16＋0.016st | 1.77＋0.024st | 2.16＋0.027st | ||
| 30 | ||||||||||
| 40 | 0.55＋0.008st | 0.78＋0.010st | 1.12＋0.013st | 1.48＋0.016st | ||||||
| 50 | 2.26＋0.024st | 2.65＋0.027st | ||||||||
| 75 | ||||||||||
| 100 | ||||||||||
