日本MIKI PULLEY三木普利扭矩限制器TT-2X-03-18-8
發布時間：2024-12-26
日本MIKI PULLEY三木普利扭矩限制器TT-2X-03-18-8
日本MIKI PULLEY三木普利扭矩限制器TT-2X-03-18-8

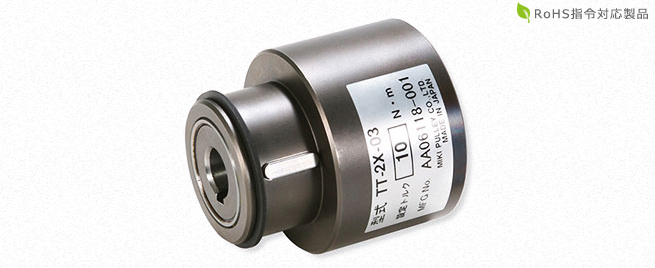

トルクテンダ TT(03)タイプ
トルクテンダ TT(03)タイプの仕様
トルクテンダ TT(03)タイプ
【仕様】
| 型 式 | サイズ | 設定トルク値 [N?m] (1500min-1の時) | *高回転速度 [min-1] | 慣性モーメント [kg ?m2] | 質量 [kg] | 購入 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TT-1X-03 | 1X | 0.2 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5* | 4.0* | 1800 | 0.09 × 10-3 | 0.4 |  |
| TT-2-03 | 2 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8* | 10* | 1800 | 0.31 × 10-3 | 0.8 | |
| TT-2X-03 | 2X | 2 | 3 | 5 | 8 | 10 | 12 | 15 | 18* | 20* | 1800 | 0.66 × 10-3 | 1.1 | |
| TT-3-03 | 3 | 5 | 8 | 10 | 15 | 20 | 25 | 30 | 35* | 40* | 1800 | 1.59 × 10-3 | 1.7 | |
| TT-3X-03 | 3X | 10 | 16 | 20 | 30 | 40 | 50 | 60 | 70* | 80* | 1800 | 2.43 × 10-3 | 3.0 | |
| TT-4X-03 | 4X | 20 | 30 | 50 | 80 | 100 | 120 | 150 | 180* | 200* | 500 | 15.8 × 10-3 | 6.5 | |
※上表の設定トルク値は回転速度1500min-1時の値です。
※設定トルク値は± 20% 程度のばらつきがあります。
※＊部のトルクで耐久性が必要な場合は、サイズアップしてください。

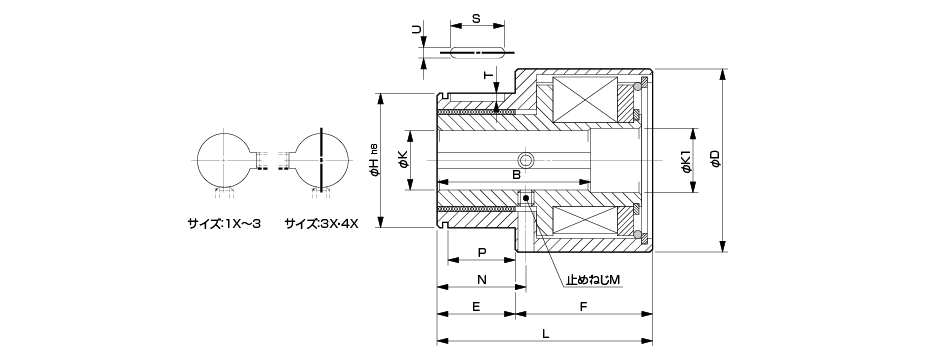

【寸法】
単位 [mm]
| サイズ | K1 | B | D | E | F | H | N | L | P | S | T | U | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1X | 12.5 | 34.5 | 42 | 20 | 35 | 30 | 25 | 55 | 16 | 14 | 2.5 | 4 | 2-M4 |
| 2 | 16.5 | 38.5 | 55 | 25 | 40 | 40 | 30 | 65 | 20 | 18 | 3 | 5 | 2-M5 |
| 2X | 20.5 | 40.5 | 65 | 25 | 45 | 45 | 31 | 70 | 20 | 18 | 3 | 5 | 2-M5 |
| 3 | 25.5 | 52.5 | 75 | 35 | 55 | 60 | 45 | 90 | 30 | 28 | 4 | 7 | 2-M6 |
| 3X | 25.5 | 75 | 75 | 35 | 90 | 60 | 45 | 125 | 30 | 28 | 4 | 7 | 2-M6 |
| 4X | 46 | 100 | 120 | 50 | 90 | 85 | 57 | 140 | 45 | 40 | 4.5 | 12 | 2-M8 |
※外徑キー(舊JIS 2種)およびストップリングは付屬品です。

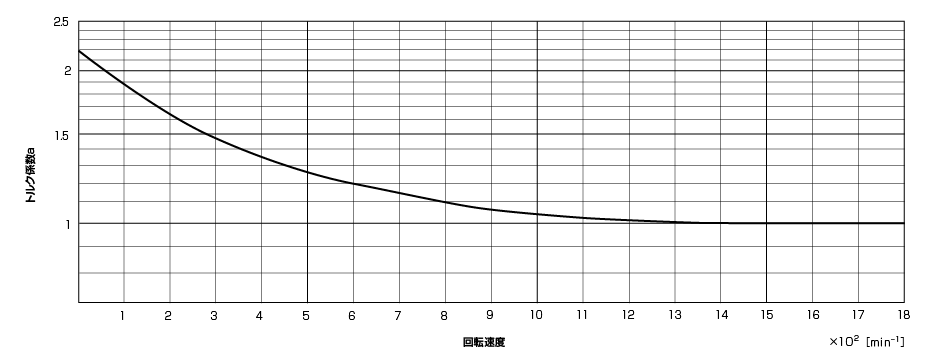

【トルク係數】
【標準穴徑φ K】
単位 [mm]
| 型式 | 穴加工規格 | 穴徑呼び | 標準穴徑 A [mm] | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | |||
| TT-1X-03 | JIS 舊規格 E9 対応 | 無記 | ● | ● | ● | ● | |||||||||||||||||
| JIS 規格H9 対応 | H | ● | ● | ● | |||||||||||||||||||
| モータ規格対応 | N | ||||||||||||||||||||||
| TT-2-03 | JIS 舊規格 E9 対応 | 無記 | ● | ● | ● | ● | ● | ||||||||||||||||
| JIS 規格H9 対応 | H | ● | ● | ● | ● | ● | |||||||||||||||||
| モータ規格対応 | N | ● | |||||||||||||||||||||
| TT-2X-03 | JIS 舊規格 E9 対応 | 無記 | ● | ● | ● | ● | ● | ● | |||||||||||||||
| JIS 規格H9 対応 | H | ● | ● | ● | ● | ● | |||||||||||||||||
| モータ規格対応 | N | ● | ● | ||||||||||||||||||||
| TT-3-03 | JIS 舊規格 E9 対応 | 無記 | ● | ● | ● | ● | ● | ● | |||||||||||||||
| JIS 規格H9 対応 | H | ● | ● | ● | ● | ● | ● | ||||||||||||||||
| モータ規格対応 | N | ● | ● | ||||||||||||||||||||
| TT-3X-03 | JIS 舊規格 E9 対応 | 無記 | ● | ● | ● | ● | ● | ● | |||||||||||||||
| JIS 規格H9 対応 | H | ● | ● | ● | ● | ● | ● | ||||||||||||||||
| モータ規格対応 | N | ● | ● | ||||||||||||||||||||
| TT-4X-03 | JIS 舊規格 E9 対応 | 無記 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| JIS 規格H9 対応 | H | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||||||||
| モータ規格対応 | N | ● | ● | ● | ● | ● | |||||||||||||||||
※ 穴徑φ8mm にはキー溝がありません。
