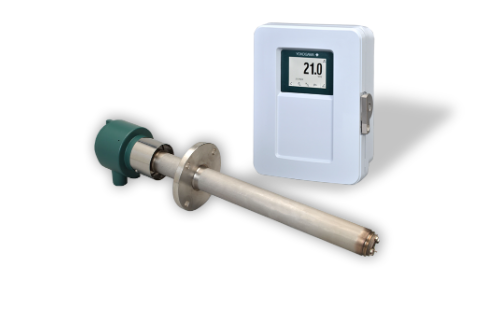

日本YOKOGAWA橫河氧氣分析儀ZR402G-M-E-E-A
橫河電機氧化鋯氧分析儀廣泛應用于燃燒監控，有助于行業在節能方面取得可觀的成就。可廣泛應用于鋼鐵、電力、石油化工、陶瓷、造紙、食品和紡織等耗能型行業；也可應用于各種燃燒設備，例如焚燒爐和中小型鍋爐。使用分析儀進行燃燒監控，燃料可以更充分地燃燒，有助于減少CO2、SOx和NOx的排放，從而防止全球變暖和空氣污染。
ZR402G轉換器配有LCD觸摸屏，可顯示多種設定畫面、標定畫面和氧氣濃度趨勢畫面，更易于操作，顯示功能更加強大。轉換器具有各種標準功能，如測量、運算以及自診斷等維護功能。ZR22G分體型檢測器采用高可靠性的氧化鋯傳感器，且其加熱組件可現場更換。該檢測器可安裝于煙道壁等位置，能夠直接進行氣體測量。ZR22S分體型檢測器也可用于防爆應用。
特點
ZR402G分體型轉換器配有LCD觸摸屏，易于操作。
探頭的內置加熱器組件可現場更換，降低維護成本(僅ZR22G)。
探頭使用長壽命、高可靠性和可在線更換的氧化鋯傳感器。
使用數字通信(HART)的遠程維護可降低維護成本。
注釋：HART是HART通信基金會的注冊商標。
適用范圍
| 測量對象 | Oxygen燃燒廢氣和混合氣體中的氧氣濃度 gas |
| 測量系統 | Zircon氧化鋯傳感器 |
| 測量范圍 | 0.01 to 100 vol% O2 |
| 輸出信號 | 4 to 20 mA DC，兩點 (ZR402G) (max負載電阻550 Ω) |
| 設定量程范圍 | 0 - 5 vol%O2 ~ 0 - 100 vol%O2 (單位為1 vol% O2)的范圍內任意設定，或局部量程。 |
| 數字通信(HART) | 250 to 550Ω，取決于與回路相連的現場設備數(多點模式)。 |
| 樣氣壓力 | -5 to +250 kPa (大于+5 kPa時需壓力補償選項) |
| 樣氣溫度 | 0 to 700℃(僅探頭) 700 to 1871℃ (帶0.15 m探頭、JIS 5K 32 FF法蘭和ZR22P高溫探頭適配器) |
| 探頭長度 | 0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6, 4.2, 4.8, 5.4 m |
| 接點輸出 | 4點(1點失效保護，常開) |
| 接點輸入 | 2點 |
| 標定 | 方法：零點/量程標定 標定模式：自動、半自動和手動（帶LCD觸摸屏） |
| 檢測器結構 (ZR22G) | 加熱器和熱電偶可更換結構。 非防爆相當于NEMA4X/IP66 |
| 轉換器結構 (ZR402G) | 非防爆，室外安裝，相當于NEMA4X/IP66 |
| 環境溫度 | 探頭 (ZR22G): -20 to 150℃ 轉換器r (ZR402G): -20 to 55℃) |
| 參比氣體系統 | 儀表空氣(首 選)：50 kPa (200 kPa帶止回閥) + 爐內壓力；損耗約1 Nl/min 自然對流 |
| 電源 | 85 to 264 V AC; 45 to 66 Hz |
測量對象
Oxygen燃燒廢氣和混合氣體中的氧氣濃度 gas
測量系統
Zircon氧化鋯傳感器
測量范圍
0.01 to 100 vol% O2
輸出信號
4 to 20 mA DC，兩點 (ZR402G) (max負載電阻550 Ω)
設定量程范圍
0 - 5 vol%O2 ~ 0 - 100 vol%O2 (單位為1 vol% O2)的范圍內任意設定，或局部量程。
數字通信(HART)
250 to 550Ω，取決于與回路相連的現場設備數(多點模式)。
樣氣壓力
-5 to +250 kPa (大于+5 kPa時需壓力補償選項)
樣氣溫度
0 to 700℃(僅探頭) 700 to 1871℃ (帶0.15 m探頭、JIS 5K 32 FF法蘭和ZR22P高溫探頭適配器)
探頭長度
0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6, 4.2, 4.8, 5.4 m
接點輸出
4點(1點失效保護，常開)
接點輸入
2點
標定
方法：零點/量程標定 標定模式：自動、半自動和手動（帶LCD觸摸屏）
檢測器結構 (ZR22G)
加熱器和熱電偶可更換結構。 非防爆相當于NEMA4X/IP66
轉換器結構 (ZR402G)
非防爆，室外安裝，相當于NEMA4X/IP66
環境溫度
探頭 (ZR22G): -20 to 150℃ 轉換器r (ZR402G): -20 to 55℃)
參比氣體系統
儀表空氣(首 選)：50 kPa (200 kPa帶止回閥) + 爐內壓力；損耗約1 Nl/min
自然對流
電源
85 to 264 V AC; 45 to 66 Hz
危險區域規格
| 測量對象 | 燃燒廢氣和混合氣體中的氧氣濃度 |
| 測量系統 | Zir氧化鋯傳感器nsor |
| 防爆認證 | ZR22S-A (ATEX); EEx d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db ZR22S-B (FM); Class I, Division1, Groups B、C、D組 ZR22S-C (CSA); Class I, Division1, Groups B、C、D組 ZR22S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db ZR22S-K (KOSHA); Ex d IIB + H2 T2 |
| 測量范圍 | 0.01 ~ 100 vol% O2 |
| 輸出信號 | 4 to 20 mA DC，兩點（ZR402G）（max負載電阻550 Ω） |
| 設定量程范圍 | 0 - 5 vol%O2 ~ 0 - 100 vol%O2 （單位為 1 vol% O2)的范圍內任意設定，或局部量程。 |
| 數字通信(HART) | 250 to 550Ω, 取決于與回路相連的現場設備數(多點模式) |
| 樣氣壓力 | ±5kPa 用于0.15 m探頭，-0.5 to +5 kPa. 爐內不允許有壓力波動 |
| 樣氣溫度 | 0 to 700℃ 700～1871℃ (帶0.15 m探頭、JIS 5K 32 FF法蘭和ZR22P高溫探頭適配器(僅某些可選項) |
| 探頭長度 | 0.15, 0.4, 0.7, 1.0, 1.5, 2.0 m |
| 接點輸出 | 4點(1點失效保護，常開) |
| 接點輸入 | Tw2點nts |
| 標定 | 方法：零點/量程標定ration 標定模式：自動、半自動和手動(帶LCD觸摸屏) |
| 檢測器結構 (ZR22S) | 加熱器和熱電偶可更換結構，相當于 NEMA4X/IP66 |
| 轉換器結構 (ZR402G) | Non非防爆，室外安裝，相當于NEMA4X/IP66 |
| 環境溫度 | -20 to +60℃ （接線盒表面-20～+150℃）(ZR22S) -20 to +55℃ (ZR402G) |
| 參比氣體系統 | 儀表空氣：50 kPa + 爐內壓力；損耗約1Nl/min |
| 接線連接 | ATEX; M20 by 1.5 mm 或 1/2 NPT 中選擇一種(4件) FM; 1/2 NPT (4 件) CSA; 1/2 NPT (4 件) IECEx; M20 by 1.5 mm 或 1/2 NPT s中選擇一種 (4件) |
| 電源 | 85 to 264 V AC; 45 to 66 Hz |
測量對象
燃燒廢氣和混合氣體中的氧氣濃度
測量系統
Zir氧化鋯傳感器nsor
防爆認證
ZR22S-A (ATEX); EEx d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db ZR22S-B (FM); Class I, Division1, Groups B、C、D組 ZR22S-C (CSA); Class I, Division1, Groups B、C、D組 ZR22S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db ZR22S-K (KOSHA); Ex d IIB + H2 T2
測量范圍
0.01 ~ 100 vol% O2
輸出信號
4 to 20 mA DC，兩點（ZR402G）（max負載電阻550 Ω）
設定量程范圍
0 - 5 vol%O2 ~ 0 - 100 vol%O2 （單位為 1 vol% O2)的范圍內任意設定，或局部量程。
數字通信(HART)
250 to 550Ω, 取決于與回路相連的現場設備數(多點模式)
樣氣壓力
±5kPa 用于0.15 m探頭，-0.5 to +5 kPa. 爐內不允許有壓力波動
樣氣溫度
0 to 700℃ 700～1871℃ (帶0.15 m探頭、JIS 5K 32 FF法蘭和ZR22P高溫探頭適配器(僅某些可選項)
探頭長度
0.15, 0.4, 0.7, 1.0, 1.5, 2.0 m
接點輸出
4點(1點失效保護，常開)
接點輸入
Tw2點nts
標定
方法：零點/量程標定ration 標定模式：自動、半自動和手動(帶LCD觸摸屏)
檢測器結構 (ZR22S)
加熱器和熱電偶可更換結構，相當于 NEMA4X/IP66
轉換器結構 (ZR402G)
Non非防爆，室外安裝，相當于NEMA4X/IP66
環境溫度
-20 to +60℃ （接線盒表面-20～+150℃）(ZR22S) -20 to +55℃ (ZR402G)
參比氣體系統
儀表空氣：50 kPa + 爐內壓力；損耗約1Nl/min
接線連接
ATEX; M20 by 1.5 mm 或 1/2 NPT 中選擇一種(4件) FM; 1/2 NPT (4 件) CSA; 1/2 NPT (4 件) IECEx; M20 by 1.5 mm 或 1/2 NPT s中選擇一種 (4件)
電源
85 to 264 V AC; 45 to 66 Hz
性能規格
| Re重復性ity | 設定范圍max值的±0.5% |
| Li線性ty | 設定范圍max值的±1% |
| D漂移ft | 設定范圍max值的±2% |
| Res響應時間e (T90) | 5秒內90%響應（ZR22S防爆型為60秒） |
Re重復性ity
設定范圍max值的±0.5%
Li線性ty
設定范圍max值的±1%
D漂移ft
設定范圍max值的±2%
Res響應時間e (T90)
5秒內90%響應（ZR22S防爆型為60秒）
