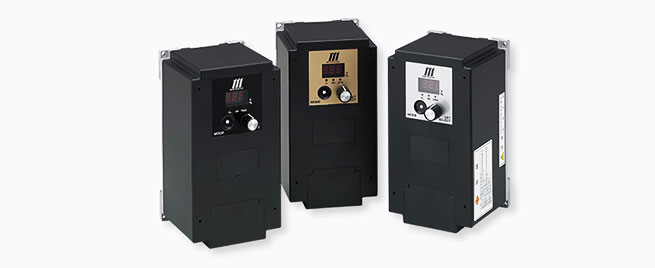

日本三木MIKIPULLEY高速控制電源BEH-20G
日本三木MIKIPULLEY高速控制電源BEH-20G
BEH型（超高速控制用）
飛躍性地提高了離合器·制動器的工作速度，實現各種機械裝置的高頻率運行·高精度運行。具備過勵磁和逆勵磁功能，杜絕大型離合器·制動器易發生的沖突現象。另外，事先針對本公司的勵磁型離合器和制動器設定了*合適的工作值，因此無需進行繁瑣的調整。通過徹底的靜音設計，使電磁離合器·制動器不發出嗡嗡聲也是其一大特點。
BEH型
【規格】
| 型 號 | BEH-10G | BEH-20G | BEH-20G-1 | |
|---|---|---|---|---|
| 輸入電壓 | AC200V/220V | AC200V/220V | AC100V/115V | |
| ±10％ 單相 50/60Hz | ||||
| 輸出電壓 | 過勵磁電壓 | 初始值100V、0～250V可變式 | ||
| 恒勵磁電壓 | 初始值 24V、0～250V可變式 | |||
| 反向勵磁電壓 | 初始值100V、0～250V可變式 | |||
| 電壓控制方式 | PWM控制 | |||
| 輸出電流 | 2A | 4A | 4A | |
| 適用離合器·制動器尺寸 | 06～16 | 06～31 | 06～31 | |
| 本公司勵磁離合器·制動器 額定電壓 DC 24V | ||||
| 保護功能 | 欠壓保護、過壓保護、過電流保護·檢測、斷線檢測、元件過熱保護、輸入側保險絲(20A) | |||
| 使用環境 | <CONCAT> -10 - ＋50℃/10 - 90％RH | -10 - ＋50℃/10～90％RH | ||
| 質量 | 0.85kg | 0.9kg | 0.9kg | |

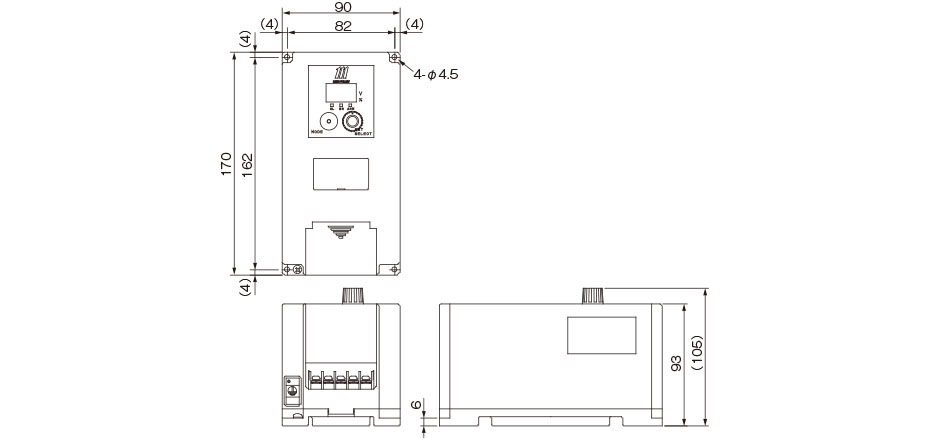

【尺寸】

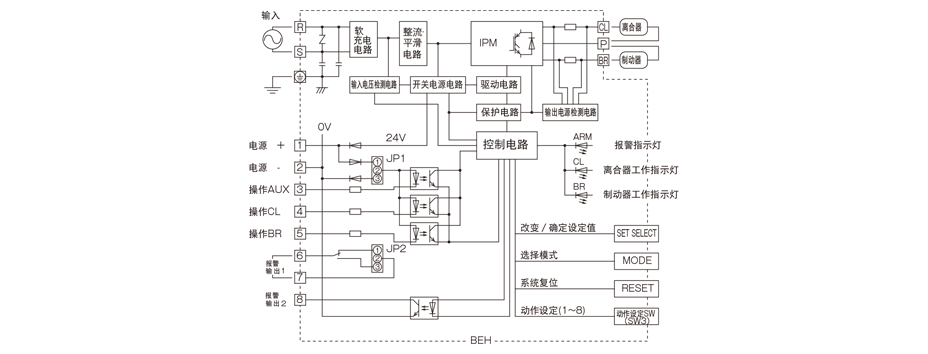

【結構】
【動作設定】
| 動作設定SW（SW3）開關編號 | ON（上側） | OFF（下側） | 出廠時設定 | |
|---|---|---|---|---|
| 1 | 設定·運行模式 | 設定模式 | 運行模式 | OFF |
| 2 | 單動·連動模式 | 單動模式 | 連動模式 | OFF |
| 3 | 斷線·過電流檢測 | 有效 | 無效 | OFF |
| 4 | 電流·電壓控制 | 電流控制 | 電壓控制 | OFF |
| 5 | 操作AUX | 有效 | 無效 | OFF |
| 6 | JOG運行 | 有效 | 無效 | OFF |
| 7 | 傾斜運行 | 有效 | 無效 | OFF |
| 8 | 單次運行 | 有效 | 無效 | OFF |
【端子與功能】
| 端子標記 | 端子名稱 | 功能說明 |
|---|---|---|
| R-S | 電源輸入端子 | 連接商業電源 |
| CL-P | 離合器輸出端子 | 連接離合器 |
| BR-P | 制動器輸出端子 | 連接制動器 |
| 接地 | 接地端子（第三接地以上） | |
| 1 | 電源端子?。?/td> | 控制用電源的＋側端子（與內部電源＋24V共用） |
| 2 | 電源端子?。?/td> | 控制用電源的－側端子（與內部電源 0V共用） |
| 3 | 操作AUX | 動作開關5（操作AUX）為ON時，執行表設定條件的動作。 |
| 4 | 離合器 | 將P-CL之間的輸出設為ON/OFF |
| 5 | 制動器 | 將P-BR之間的輸出設為ON/OFF |
| 6?7 | 報警輸出 1 | 報警停止時繼電器動作（繼電器輸出） |
| 8 | 報警輸出 2 | 報警停止時繼電器動作（晶體管輸出） |
【特性】
工作響應性
全部由無接點化的電路構成，從信號輸入到輸出至電磁離合器·制動器的響應性高速且穩定。并利用過勵磁功能和反向勵磁功能，將電磁離合器·制動器的工作速度提高到極限。是本公司產品中實現超高速控制.高精度的電磁離合器.制動器電源裝置中的*級型號。
運轉時的聲音
BEH型為靜音型。
通常在運轉時電磁離合器·制動器會發出嗡嗡的勵磁聲，而BEH型采用靜音設計，不會發出此類聲音。
輸出控制方式
可選擇分別對單體的電磁離合器和制動器進行控制的“單動模式”和*適于對電磁離合器·制動器進行組合控制的“連動模式”。
其他還有電流控制模式和JOG運行模式等多種運行模式，適用于各種用途。
電源電壓變動和輸出電壓
即使電源電壓有所變動，BEH型也能進行控制，使輸出電壓保持一定。由此確保在電源環境惡劣場所的穩定輸出，消除電磁離合器·制動器的響應性偏差。
但如果電壓變動過大，將檢測為異常電壓并報警。為保證正常運行，請將電源電壓變動控制在±10％的范圍內。
【接線方法和時間圖】

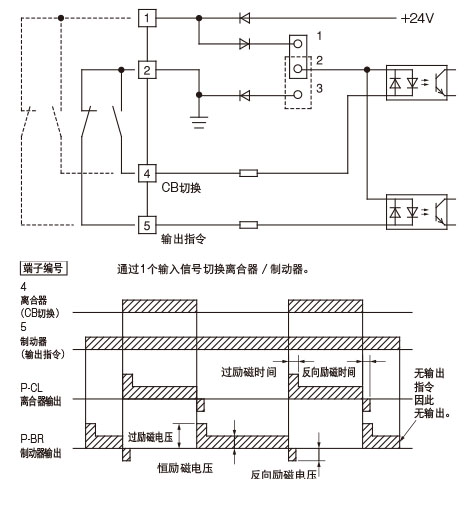

連動模式（動作設定SW-2 OFF）

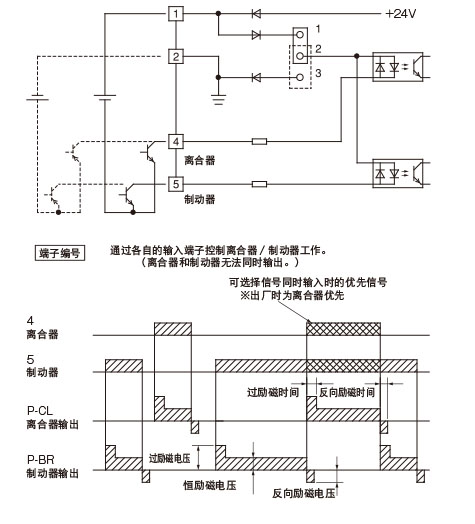

單動模式（動作設定SW-2 ON）
