日本三木普利制動器BXL-111-1M/BXL-08-10N-002
發布時間：2024-11-21
日本三木普利制動器BXL-111-1M/BXL-08-10N-002

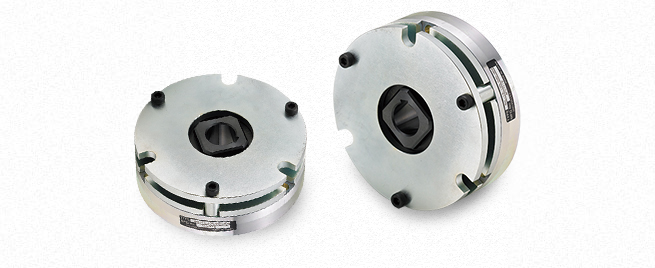

BXL-N型
是干式無勵磁型的小型制動專用制動器，使用耐磨損性強的摩擦材料，經得起長時間使用，轉矩變動小，異常時也能在瞬間對負載進行制動。
BXL-N 型
【規格】
| 型號 | 尺寸 | 靜摩擦轉矩Ts [N?m] | 線圈（20℃時） | 耐熱 等級 | *高 轉速 [min-1] | 旋轉部分 轉動慣量J ［kg?m2］ | 允許制動功率 Pba ?［W］ | 總制動做功 ET[J] | 電樞 吸引 時間 ta[s] | 電樞 釋放 時間 tar[s] | 適用電動機 輸出 (參考) ４極[kW] | 質量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電壓 [V] | 功率 [W] | 電流 [A] | 電阻 [Ω] | ||||||||||||
| BXL-08-10N-002 | 08 | 2 | 24 | 19.0 | 0.793 | 30.3 | F | 3600 | 6.3×10-5 | 60.0 | 5.0×107 | 0.030 | 0.050 | 0.1/0.2 | 1.4 |
| 99 | 19.0 | 0.192 | 515.8 | ||||||||||||
| 171 | 19.0 | 0.111 | 1539 | ||||||||||||
| BXL-08-10N-004 | 08 | 4 | 24 | 19.0 | 0.793 | 30.3 | F | 3600 | 6.3×10-5 | 60.0 | 5.0×107 | 0.040 | 0.040 | 0.4 | 1.4 |
| 99 | 19.0 | 0.192 | 515.8 | ||||||||||||
| 171 | 19.0 | 0.111 | 1539 | ||||||||||||
| BXL-10-10N-008 | 10 | 8 | 24 | 28.0 | 1.166 | 20.6 | F | 3600 | 13.8×10-5 | 70.0 | 8.0×107 | 0.050 | 0.050 | 0.75 | 2.7 |
| 99 | 28.0 | 0.283 | 350 | ||||||||||||
| 171 | 28.0 | 0.164 | 1044 | ||||||||||||
| BXL-10-10N-015 | 10 | 15 | 24 | 28.0 | 1.166 | 20.6 | F | 3600 | 13.8×10-5 | 70.0 | 8.0×107 | 0.070 | 0.030 | 1.5 | 2.7 |
| 99 | 28.0 | 0.283 | 350 | ||||||||||||
| 171 | 28.0 | 0.164 | 1044 | ||||||||||||
| BXL-12-10N-022 | 12 | 22 | 24 | 35.0 | 1.460 | 16.4 | F | 3600 | 33.8×10-5 | 90.0 | 12.0×107 | 0.080 | 0.060 | 2.2 | 4.7 |
| 99 | 35.0 | 0.353 | 280.1 | ||||||||||||
| 171 | 35.0 | 0.205 | 835.5 | ||||||||||||
| BXL-12-10N-030 | 12 | 30 | 24 | 35.0 | 1.460 | 16.4 | F | 3600 | 33.8×10-5 | 90.0 | 12.0×107 | 0.100 | 0.030 | 3.0 | 4.7 |
| 99 | 35.0 | 0.353 | 280.1 | ||||||||||||
| 171 | 35.0 | 0.205 | 835.5 | ||||||||||||
| BXL-16-10N-040 | 16 | 40 | 24 | 42.0 | 1.753 | 13.7 | F | 1800 | 73.5×10-5 | 120.0 | 16.0×107 | 0.100 | 0.070 | 3.7 | 6.3 |
| 99 | 42.0 | 0.424 | 233.3 | ||||||||||||
| 171 | 42.0 | 0.246 | 696.1 | ||||||||||||
| BXL-16-10N-060 | 16 | 60 | 24 | 55.0 | 2.294 | 10.5 | F | 1800 | 74.6×10-5 | 150.0 | 16.0×107 | 0.100 | 0.050 | 5.5 | 6.7 |
| 99 | 55.0 | 0.556 | 178.1 | ||||||||||||
| 171 | 55.0 | 0.322 | 531.6 | ||||||||||||
| BXL-16-10N-080 | 16 | 80 | 24 | 55.0 | 2.294 | 10.5 | F | 1800 | 74.6×10-5 | 150.0 | 16.0×107 | 0.100 | 0.030 | 7.5 | 6.7 |
| 99 | 55.0 | 0.556 | 178.1 | ||||||||||||
| 171 | 55.0 | 0.322 | 531.6 | ||||||||||||
※電樞吸引時間和電樞釋放時間為直流側進行開關時的數值。

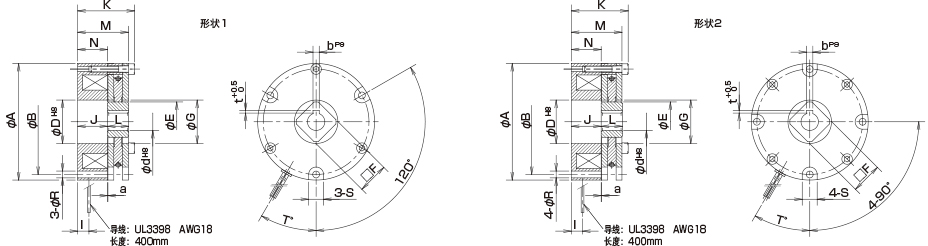

【尺寸】
單位[mm]
| 型號 | 形狀 | A | B | D | E | F | G | I | J | K | L | M | N | R | S | T | a | d | b | t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXL-08-10N-002 | 1 | 94 | 85 | 35 | 32 | 25 | 35 | 9 | 24 | 45.7 | 17 | 40.7 | 24 | 5.5 | 12 | 30 | 0.3 | 11 | 4 | 1.5 |
| BXL-08-10N-004 | 1 | 94 | 85 | 35 | 32 | 25 | 35 | 9 | 24 | 45.7 | 17 | 40.7 | 24 | 5.5 | 12 | 30 | 0.3 | 14 | 5 | 2 |
| BXL-10-10N-008 | 1 | 124 | 110 | 40 | 38 | 30 | 42 | 10 | 22 | 48.7 | 25 | 42.7 | 26 | 6.5 | 12 | 30 | 0.3 | 18 | 6 | 2.5 |
| BXL-10-10N-015 | 1 | 124 | 110 | 40 | 38 | 30 | 42 | 10 | 22 | 48.7 | 25 | 42.7 | 26 | 6.5 | 12 | 30 | 0.3 | 20 | 6 | 2.5 |
| BXL-12-10N-022 | 1 | 150 | 130 | 49 | 45 | 35 | 50 | 18 | 25 | 57.1 | 30 | 51.1 | 29 | 6.5 | 14 | 30 | 0.3 | 24 | 8 | 3.3 |
| BXL-12-10N-030 | 1 | 150 | 130 | 49 | 45 | 35 | 50 | 18 | 25 | 57.1 | 30 | 51.1 | 29 | 6.5 | 14 | 30 | 0.3 | 24 | 8 | 3.3 |
| BXL-16-10N-040 | 1 | 165 | 150 | 62 | 55 | 45 | 62 | 18 | 24 | 63.1 | 35 | 55.1 | 28 | 9 | 15 | 30 | 0.3 | 28 | 8 | 3 |
| BXL-16-10N-060 | 2 | 165 | 150 | 64 | 61 | 50 | 64 | 20 | 29 | 68.1 | 35 | 60.1 | 33 | 9 | 15 | 15 | 0.3 | 37 | 10 | 3.5 |
| BXL-16-10N-080 | 2 | 165 | 150 | 64 | 61 | 50 | 64 | 20 | 29 | 68.1 | 35 | 60.1 | 33 | 9 | 15 | 15 | 0.3 | 37 | 10 | 3.5 |
