日本三木聯軸器CPE-39-12B-14B
發布時間：2024-11-20
日本三木聯軸器CPE-39-12B-14B

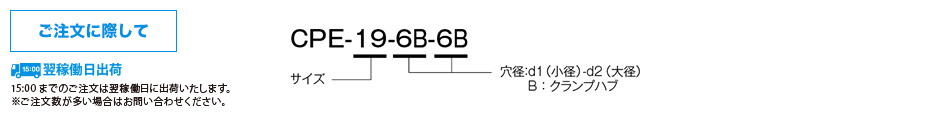

CPEモデル
【仕様】
| 型式 | トルク | 許容誤差 | *高回転速度［min-1］ | ねじりばね定數［N?m/rad］ | 慣性モーメント［kg ?m2］ | 質量［kg］ | 購入 | ||
|---|---|---|---|---|---|---|---|---|---|
| 常用［N ?m］ | *大［N ?m］ | 偏心［mm］ | 偏角［°］ | ||||||
| CPE-19 | 0.7 | 1.4 | 0.2 | 1 | 6000 | 500 | 0.69×10-6 | 0.015 |  |
| CPE-29 | 2 | 4 | 0.2 | 1 | 6000 | 700 | 5.80×10-6 | 0.050 | |
| CPE-39 | 5 | 10 | 0.2 | 1 | 6000 | 1900 | 18.50×10-6 | 0.080 | |
※CPE-19の各トルクは穴徑4mm以上のときの値となります。
※*高回転速度は動バランスを考慮しておりません。
※慣性モーメントおよび質量は、*大穴徑時の値となります。
【寸法】
単位 [mm]

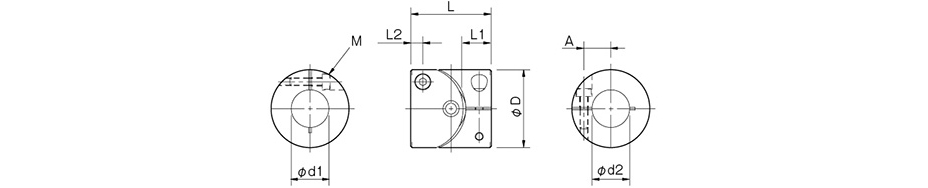

| 型式 | d1?d2 | D | L | L1 | L2 | M | A | |
|---|---|---|---|---|---|---|---|---|
| *小 | *大 | |||||||
| CPE-19 | 3 | 8 | 19 | 19.4 | 6 | 2.75 | M2.5 | 6 |
| CPE-29 | 6 | 14 | 29 | 30 | 9.5 | 4.5 | M3 | 10 |
| CPE-39 | 8 | 20 | 39 | 40 | 12.5 | 6 | M4 | 14 |
※軸挿入長さは、L1寸法まで挿入してください。（注：軸は貫通できません。）
※相手取り付け軸の寸法許容差はh7級となります。
【標準穴徑】
| 型式 | 標準穴徑d1?d2［mm］ | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 7 | 8 | 9.525 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | |
| CPE-19 | ○ | ● | ● | ● | ● | ● | ● | ||||||||||
| CPE-29 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| CPE-39 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
※CPE-19の穴徑3mmは、軸締結部分での保持力によりトルク制限され、常用トルク0.4N?m、*大トルク0.8N?mとなります。
※対応可能な穴徑の範囲は、寸法表の*小穴徑以上、*大穴徑以下となりますが、上表以外の穴徑については、別途穴加工代が必要になります。
