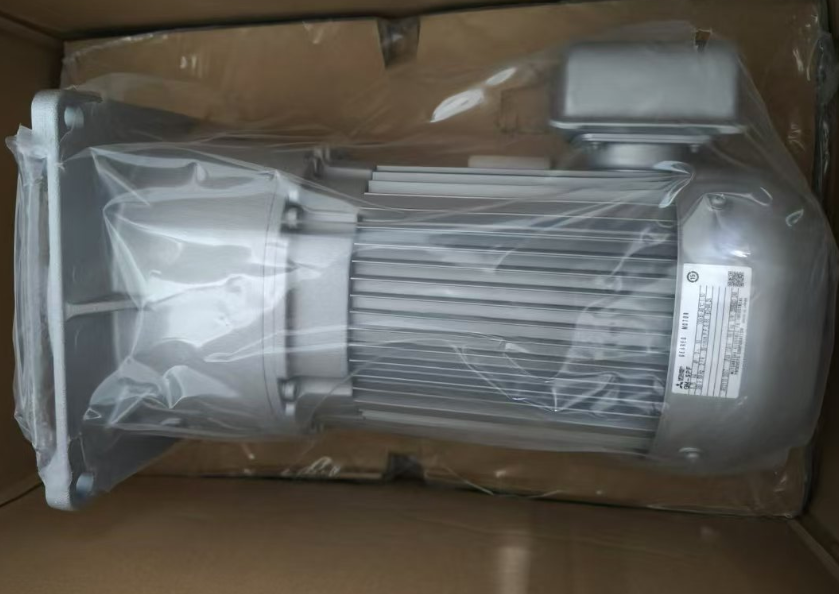

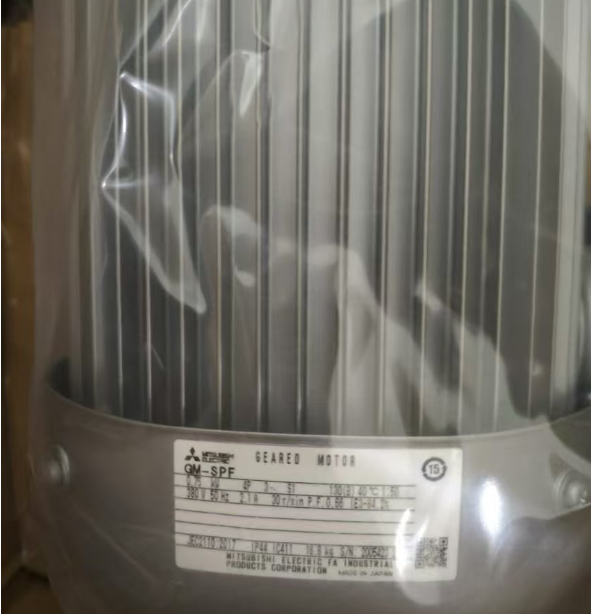

日本三菱MITSUBISHI減速機GM-SHYF-RH 0.2 KW 200V 50HZ 1:20/1:10
發布時間：2024-11-08
日本三菱MITSUBISHI減速機GM-SHYF-RH 0.2 KW 200V 50HZ 1:20/1:10
日本三菱MITSUBISHI減速機GM-SHYF-RH 0.2 KW 200V 50HZ 1:20/1:10
標準仕様
| シリーズ名 | GM-SHYシリーズ | GM-SHYPシリーズ | |
|---|---|---|---|
| 出力 | 0.1～0.4kW | 0.75～2.2kW | |
| 極數 | 4P | ||
| 相數 | 三相 | ||
| 電圧 | 200／200／220V | ||
| 周波數 | 50／60／60Hz | ||
| 減速比 | 1/5～1/1,440 （機種構成表參照） | 1/5～1/240 （機種構成表參照） | |
| 定格 | 連続 | ||
| 耐熱クラス | 120（E） | 130（B） | |
| 始動方法 | 直入れ | ||
| 外被構造 | 全閉外扇形（0.1kWのみ全閉自冷形） | ||
| 保護構造 | 屋內形（IP44相當） | ||
| 取付方式 | 出力軸：中実軸（軸端タップ付） | 腳取付／フェースマウント／フランジ | |
| 出力軸：中空軸（ホローシャフト） | フェースマウント／フランジ | ||
| 取付方向 | 取付自在 | ||
| 設置場所 | 屋內（腐食性ガス、オイルミスト、引火性ガス、塵埃などないこと） | ||
| 周囲溫度 | -15～+40℃（凍結なきこと） | ||
| 周囲濕度 | 90%RH以下 | ||
| 標高 | 海抜1,000m以下 | ||
| 振動 | 常時4.9m/s2、瞬時9.8m/s2以下 | ||
| ブレーキ形式 | 直流スプリング制動 | ||
| 潤滑方式 | グリース?jié)櫥ē骏榨辚氓攻哎戛`スGM充填） | グリース?jié)櫥ē靴ぅ恁违氓妤衰些`サル（SH）充填） | |
| 塗裝色 | シルバー（マンセルN6.0相當） | ||
| 付屬品 | 中実軸：軸端キー、中空軸：出力保護カバー | ||

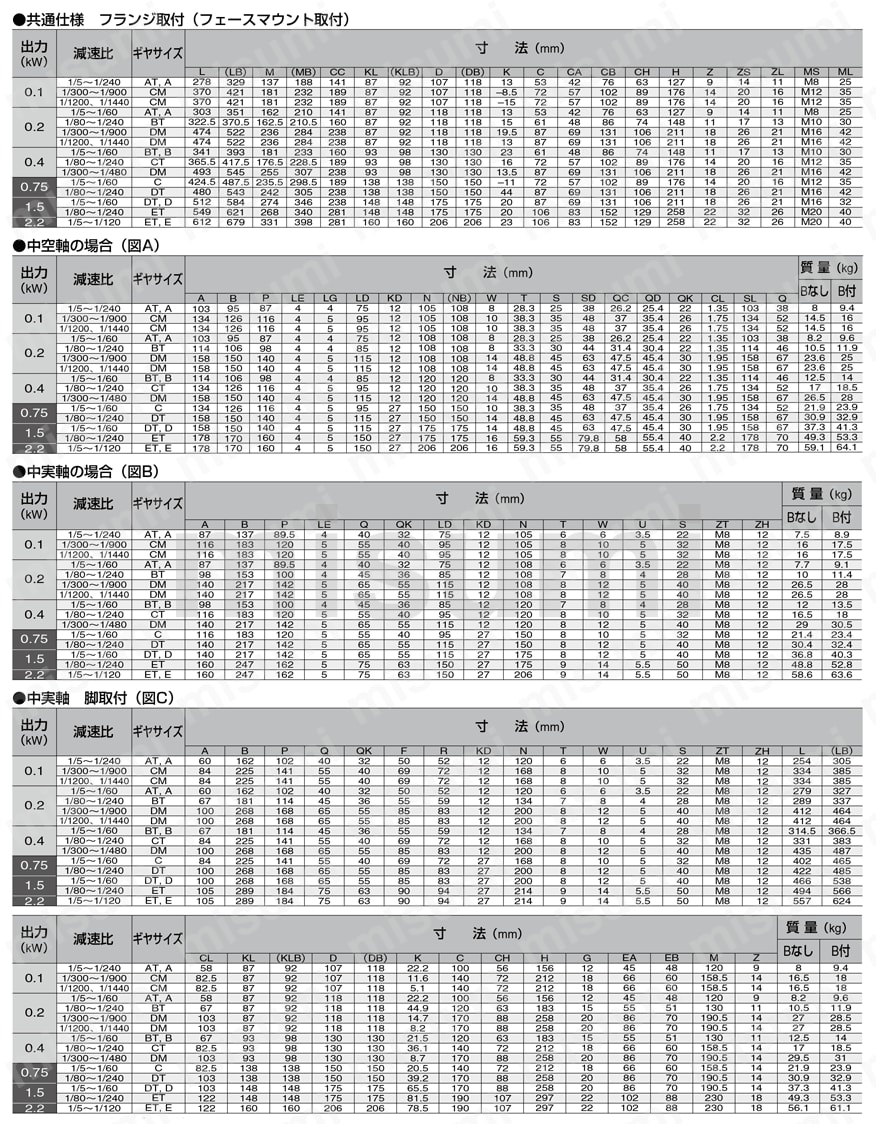

規格表
注）
（ ）內の寸法はブレーキ付を示します。
中実軸の図は全て右軸（R）を示します。左軸（L）の場合は軸が図と勝手違いになります。
MLは左右で値が異なります。
寸法?質量は予告なく変更する場合があります。
0.75kW以上の端子箱は鋼板製となりますので、形狀が異なります。
Kのマイナス寸法はモータ中心と出力軸中心が上下反対となります。
