日本愛發科Ulvac隔膜式干式真空泵DA-120S 100V
日本愛發科Ulvac隔膜式干式真空泵DA-120S 200V
ダイアフラム型ドライ真空ポンプ
DA(P/T/L)シリーズ

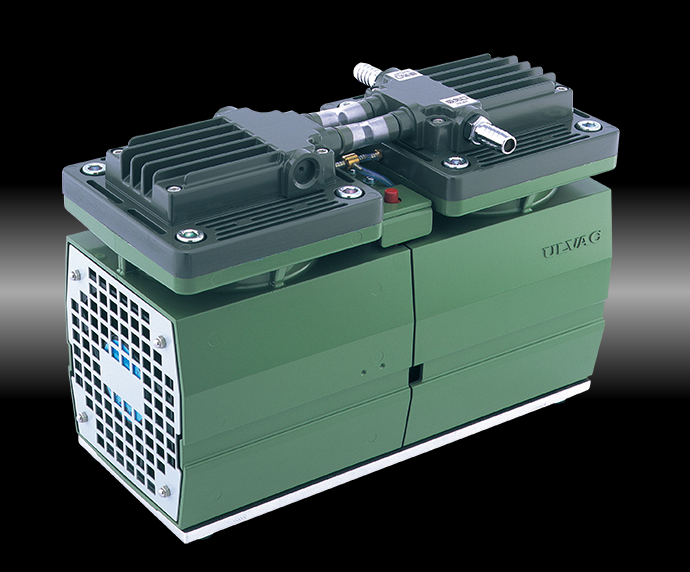

DA-120S
概要
ゴムの薄膜(ダイアフラム)の往復運動によって真空排気をする真空ポンプです。構造が単純で取り扱いが容易です。 DAシリーズは標準的なタイプです。
特徴及び使用上の注意
豊富な実績を持ち、低価格を?qū)g現したドライ真空ポンプのスタンダードタイプ。
接ガス部に油を使用していないドライタイプの真空ポンプ。
用途に合わせて選べる豊富なラインナップ。
1段排気方式は、2段排気方式より大きい排気速度。
手動復帰型サーマルプロテクター內蔵による安全設計。
大気圧から作動が可能。
シンプル構造で、メンテナンスが容易。
アンローダーバルブを內蔵しているため、真空狀態からの再起動が可能。
仕様
排気速度単位
L/min
圧力単位
Pa
| 項目 | 単位 | 50Hz | 60Hz |
|---|---|---|---|
| 実行排気速度 | L/min | 120 | 144 |
| 到達圧力 | Pa | 13.3×103 | |
| kPa | -88 #1 | ||
| モータ出力 | W | 200 | |
| 質量 | kg | 19 | |
| 吸?排気口 | mm | O.D.φ14×I.D.φ9 (G3/8) | |
| 使用雰囲気溫度範囲 | ℃ | 7～40 | |
| *大寸法 | mm | 162(W) × 358(L) × 238(H) | |
| RoHS対応 | ● | ||
#1: 単位が[kPa]の到達圧力はゲージ圧表示です。
電源電圧
| 電源電圧 | 認証規格 | 備考 |
|---|---|---|
| 1φ100V | ― | |
| 1φ115V | ― | |
| 1φ200V | ― | |
| 1φ220V | ― |
■ TUV認証は、製品安全試験?認証を行う國際的な第三者機関の審査により歐州規格に適合した高品質の製品です。

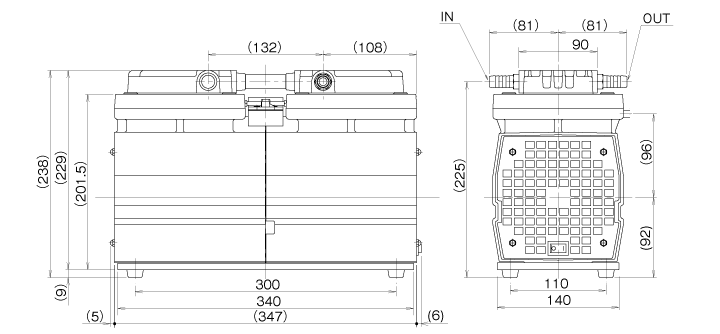

寸法図および対応表

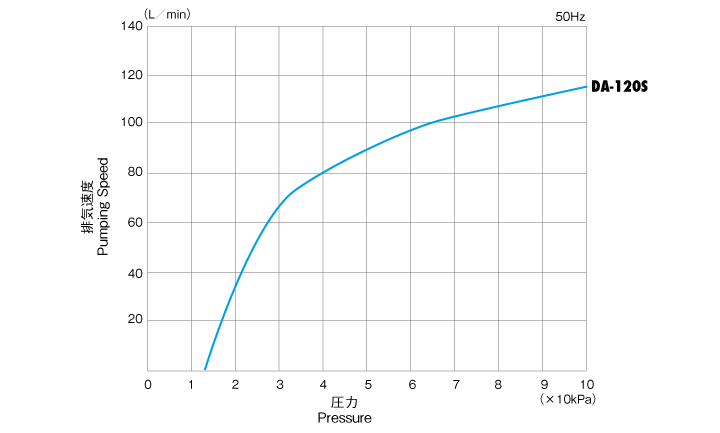

排気速度曲線
特記事項
負荷運転時にポンプを停止し、直後に再度運転する場合、再起動しない事があります。この場合はポンプ內部を大気圧に戻してください。
腐食性ガス、有機溶剤、液體及び凝縮性ガス(水蒸気等)は吸引しないでください。また、ゴミやホコリ等がポンプ內に入らないようにしてください。
屋內専用の真空ポンプです。雨や水のかかるような場所や屋外には設置しないでください。
大気圧付近で長時間運転すると短期間でポンプが故障する可能性があります。
対応オプショナルパーツ
| No. | 分類名 | シリーズ | 品名 |
|---|---|---|---|
| 1 | メンテナンスキット | メンテナンスキットシリーズ | メンテナンスキット(DA-60D/120S/DAH-60用) |
| 2 | 防振ゴム | 防振ゴム | 防振ゴム(ME-12) |
