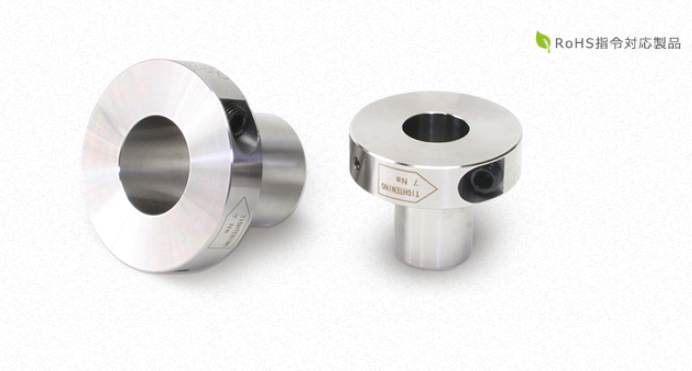

日本MIKI PULLEY三木普利免鍵軸套ETP-E-038-N/ETP-E-040-N
發布時間：2024-10-12
日本MIKI PULLEY三木普利免鍵軸套ETP-E-038-N/ETP-E-040-N
日本MIKI PULLEY三木普利免鍵軸套ETP-E-038-N/ETP-E-040-N
※●印は標準仕様、軸公差h7(g6?h6)対応で○印のあるサイズはオプションで軸公差k6(j6)対応が可能です。
※ETP-E-035-NK(k6(j6)公差対応)は、相手軸公差 0～+0.010 も対応可能です。
※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
※許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。
※ETP-E-070?080?090?100 は受注生産品です。
【寸法】
単位 [mm]
| 型式 | d | D | D1 | D2 | L | L1 | R | N | M |
|---|---|---|---|---|---|---|---|---|---|
| ETP-E-015-N | 15 | 18 | 46 | 50 | 23 | 37 | 15.1 | 5 | 1-M10 |
| ETP-E-019-N | 19 | 23 | 50.5 | 55 | 25 | 39 | 17.4 | 5 | 1-M10 |
| ETP-E-020-N | 20 | 24 | 51.5 | 56 | 27 | 41 | 18 | 5 | 1-M10 |
| ETP-E-022-N | 22 | 27 | 55.5 | 61 | 29 | 43 | 19.3 | 5 | 1-M10 |
| ETP-E-024-N | 24 | 29 | 57.5 | 63 | 30 | 44 | 20.3 | 5 | 1-M10 |
| ETP-E-025-N | 25 | 30 | 58 | 63 | 32 | 46 | 20.8 | 5 | 1-M10 |
| ETP-E-028-N | 28 | 34 | 63 | 70 | 34 | 48 | 22.6 | 5 | 1-M10 |
| ETP-E-030-N | 30 | 36 | 64.5 | 71 | 36 | 50 | 23.6 | 5 | 1-M10 |
| ETP-E-032-N | 32 | 39 | 68.5 | 78 | 38 | 52 | 24.8 | 5 | 1-M10 |
| ETP-E-035-N | 35 | 42 | 73 | 86 | 41 | 55 | 26.4 | 5 | 1-M10 |
| ETP-E-038-N | 38 | 46 | 84.5 | 92.5 | 47 | 67 | 31 | 8 | 1-M16 |
| ETP-E-040-N | 40 | 48 | 86.5 | 94 | 50 | 70 | 32 | 8 | 1-M16 |
| ETP-E-042-N | 42 | 51 | 89 | 96.5 | 50 | 70 | 33.2 | 8 | 1-M16 |
| ETP-E-045-N | 45 | 54 | 93 | 101 | 52 | 72 | 34.8 | 8 | 1-M16 |
| ETP-E-048-N | 48 | 59 | 97 | 104 | 53 | 73 | 36.8 | 8 | 1-M16 |
| ETP-E-050-N | 50 | 60 | 98.5 | 106 | 54 | 74 | 37.5 | 8 | 1-M16 |
| ETP-E-055-N | 55 | 67 | 106 | 116 | 59 | 79 | 40.5 | 8 | 1-M16 |
| ETP-E-060-N | 60 | 73 | 115.5 | 123.5 | 63 | 83 | 43.3 | 8 | 1-M16 |
| ETP-E-070-N | 70 | 85 | 135.5 | 150 | 77 | 101 | 50.8 | 10 | 1-M20 |
| ETP-E-080-N | 80 | 97 | 145.5 | 160 | 86 | 110 | 56.3 | 10 | 1-M20 |
| ETP-E-090-N | 90 | 109 | 155.5 | 169 | 95 | 119 | 61.8 | 10 | 1-M20 |
| ETP-E-100-N | 100 | 121 | 166 | 180 | 104 | 128 | 67.3 | 10 | 1-M20 |
※ΦD2寸法は、＜ETP-E Plus＞を締め付ける前の寸法です。
※プレッシャースクリューMの呼びは數量-ねじの呼びです。
